Dimmen via DALI Funk

Stellen Sie sich folgende Situation vor:
Sie wollen Ihre LED-Beleuchtung mit DALI dimmen, haben aber nur, wie es meist der Fall ist, eine normale dreiadrige Leitung zur Verfügung.

Das Problem:
Um mit DALI zu dimmen ist ein Steuersignal nötig, wofür zwei zusätzliche Leitungen für DA+ und DA- benötigt werden. Doch wie bekommt man dieses DALI Steuersignal vom Lichtschalter zur Leuchte ohne die Wand aufreißen zu müssen? Die Lösung ist ein Funk-Steuersignal.

Zur Erläuterung des Funktionsprinzips von DALI Funk:

Von der Firma Thermokon gibt es Funkschalter und Funkempfänger, die über EnOcean Funk-Technologie verfügen. Diese verwende ich als Beispiel, um das Prinzip zu verdeutlichen.

Funk-Schalter_Mini_EasySens_DALI-Lösung

Der EnOcean-Funkschalter Mini EasySens sendet ein Steuersignal über die erwähnte Technologie EnOcean (Frequenz: 868 MHz), die sich den Piezoeffekt zunutze macht um Energie zu erzeugen. Dadurch ist der Funkschalter batterielos und wartungsfrei. Ein weiterer Vorteil: Sie sind absolut unabhängig von der Position der Lichtschalter oder Steckdosen im Raum, da an den Mini EasySens Funkschalter keine Leitungen angeschlossen werden müssen.

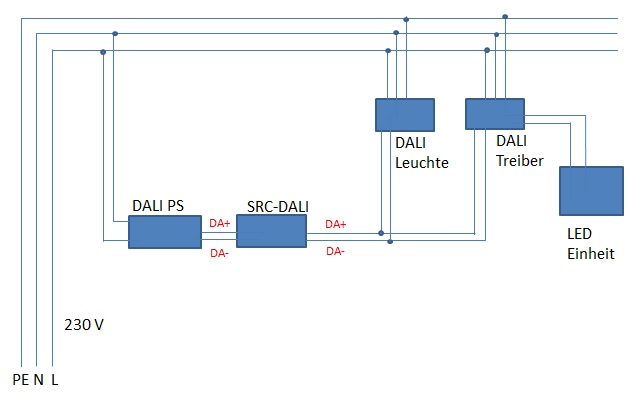

DALI-Lösung_Funk_Treiber_Maxi_Jolly_DALI

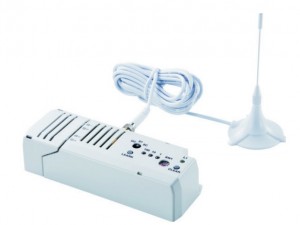

Dieses gesendete Steuersignal erreicht den Funkempfänger SRC-DALI. Der Empfänger verfügt über eine kleine Antenne und kann zum Beispiel problemlos in der Zwischendecke angebracht werden.

DALI-SRC_thermokon_DALI-Funk-Lösung

Der SRC-DALI besitzt ausgangseitig eine DALI-Schnittstelle und kann somit die nachgeschalteten Elemente mit einem DALI-Steuersignal versorgen. Wird also der Funkschalter betätigt, empfängt die SRC-DALI Einheit das Signal und gibt den gewünschten Befehl, zum Beispiel „Helligkeit dimmen“, via DALI Bussystem an die angeschlossene Beleuchtungseinheit weiter.

Besonders interessant wird diese Technik, wenn Sie mit dem DALI-SRC Funkempfänger einen LED-Treiber mit DALI Schnittstelle ansteuern. Wird beispielsweise ein Maxi Jolly US DALI von der Firma TCI verwendet sind Sie in der Lage die Helligkeit des angeschlossenen LED-Moduls über ihren Funkschalter zu regulieren.

Fazit von DALI Funk:

Die Helligkeit via Funk zu dimmen ist vor allem bei Bestandsbau und fehlendem DALI-Bus von der Schalteinheit zur Leuchteneinheit eine geniale Lösung.

Meiner Meinung nach ist die vorgestellte Kombination eine einfache Möglichkeit  zur Lösung des Problems, ein DALI-Signal möglichst einfach vom Licht-Schalter zur Leuchte zu bringen.

Selbst Gruppenadressierung oder Schalten von Lichtszenen ist hierüber umfangreich programmierbar und somit möglich.
