LED++ 10W System (Tests)

Ihnen gefällt dieser Beitrag? Klicken und teilen!

Bericht noch in Arbeit:

Deswegen erstmal nur die Stichpunkte:

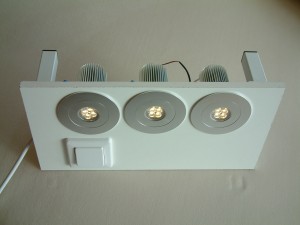

Demoboard mit LED++ 10W
Demoboard mit 3x LED++ 10W

Demoboard in freiem Raum:

  • Normallage – Strahler nach unten, KK oben
  • Raumtemperatur 25°C
  • Temperatur an KK : 50°C   (–> Tj < 65°)
  • Temperatur am Netzteil (30W/700): 47°C
  • Leistungsaufnahme 28W

Demoboard mit Kiste abgedeckt – Wärmestau ! (Simulation Deckeneinbauten)

  • Normallage – wie oben. Jedoch keine Luftzirkulation
  • Lufttemperatur innen: 55°C
  • Kühlkörper: 74°C   (–> Tj < 85°C)
  • Netzteil : 66°C



Erfahrungsgemäß liegt die Sperrschichttemperatur (Tj) der LEDs ca. 10-15 Kelvin über der Kühlkörpertemperatur.
