EnOcean DALI Controller für ERCO Stromschienen

510,51 € *
Nettopreis: 429,00 €

inkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 1-3 Wochen*


Stck

  • 11205
  • 11205
  • 0.15 kg
  • 4260392290069
  • DEUTA Controls GmbH
EnOcean DALI BL-201 für ERCO, Zumtobel Stromschienen Der EnOcean-DALI-Controller... mehr

EnOcean DALI BL-201 für ERCO, Zumtobel Stromschienen

Der EnOcean-DALI-Controller BL-201-05-868 ERCO 3xGRP 1xSCENE des Herstellers Deuta Controls dient zur Ansteuerung von Leuchten mit DALI Interface mittels drahtloser Lichtschalter bzw. Taster auf Basis von EnOcean Funktechnologie, und wurde speziell als Zubehör für das ERCO Stromschienensystem entwickelt.

Lichtsteuerung mit fester Funktion: 3x DALI-Gruppe, jeweils ON/OFF/DIM, und 1x DALI-Szene Store / Recall

Die Steuerung bietet jeweils einen DALI Master mit integriertem DALI Netzteil für den direkten Anschluss von bis zu 17 Leuchten / Slaves (Iout max.= 34 mA). Zusätzlich ist ein EnOcean Funktransceiver integriert, über den ein oder mehrere Lichtschalter mit der Steuerung kommunizieren.

Das Gerät wird einfach wie eine Leuchte in das Schienensystem montiert und ist sofort betriebsbereit. Die Versorgung erfolgt über die Stromschiene mit 230 V AC Netzspannung.


Technische Daten zu Deuta Controls DALI Stromschienenadapter BL-201-05-868

Versorgungsspannung: 230 V AC / 50 Hz
Nennstrom: 12 mA @ 230 V AC
Leistungsaufnahme: typ. 2,8 W, max. 4,0 W
Ausgang: DALI+, DALI-, typ. 16 V DC / max. 34 mA
Sende-/ Empfangs-Mittenfrequenz: 868.3 MHz / ASK (EnOcean)
Genutzter Frequenzbereich: 868.0 ? 868.6 MHz
Maximale Sendeleistung: typ. 3 dBm @ 868.300 MHz
Empfänger-Kategorie nach EN 300200: 2
Anschlussklemmen: keine, Kontaktierung erfolgt über die Lichtschiene
Gehäuse: UL-V0, hellgrau
Schutzart: IP20 / nur für den Innenbereich
Umgebungstemperatur: +5 bis +50 °C
Lagerungstemperatur: +5 bis +50 °C
Gewicht: 150 g

Schnittstellen / Kurzbeschreibung zum Enocean Stromschienenadapter

Spannungsversorgung:
Das BL-201-05-868 wird über die Stromschiene direkt mit Netzspannung versorgt (230 V AC).

DALI Master:
Das BL-201-05-868 EZ bietet einen DALI Master entsprechend der DALI Spezifikation. Zusätzlich ist auch ein DALI Netzteil für den direkten Anschluss von bis zu 20 Leuchten mit DALI Interface bzw. DALI Slaves im Gerät integriert (Imax = 40 mA). Es ist kein separates DALI Netzteil erforderlich. Die Kontaktierung erfolgt über die ERCO oder Zumtobel Stromschiene.

EnOcean Master / bi-direktional:
Der integrierte Transceiver TCM310 ermöglicht die Kommunikation mit Schaltern entsprechend der EnOcean Profil Spezifikation EEP 2.1

Service-Taster / Service-LED:
Das BL-201-05-868 besitzt einen Service-Taster um einen oder mehrere EnOcean Wippen oder Doppelwippen einzulernen.
Über die an der Gehäuseseite integrierte rote Service-LED werden verschiedenen Status-Informationen angezeigt (s.u.).

Funktionen des Gateways:
Der Gateway Controller bietet aktuell folgende Funktionen:

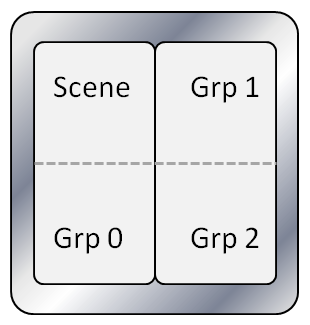

  • Doppel-Wippe zur Ansteuerung von bis zu 20 DALI Leuchten, jeweils zugeordnet zu einer von drei Gruppen
  • 3 Taster der Doppel-Wippe für Steuerung der Leuchten in den Gruppen 0, 1 und 2, jeweils An / Aus / Dimmen
  • 1 Taster für das Ausschalten aller Gruppen / zum Speichern einer Szene / zum Aufrufen der Szene

Nachfolgend finden Sie bitte die Beschreibung der Funktion bei Betätigung des jeweiligen Tasters:
Scene kurz: Schaltet alle Verbraucher aus, falls diese aktuell eingeschaltet sind.
Scene kurz: Ruft die gespeicherte Szene auf, falls aktuell alle Leuchten ausgeschaltet sind.
Scene lang, >5 sec.: Speichert die aktuell eingestellten Helligkeitswerte aller Leuchten aller Gruppen als Szene ab.
Grp 0 / 1 / 2 lang: Dimmen (dunkler) aller Leuchten der jeweiligen Gruppe, bis der Schalter losgelassen wird oder 0% Helligkeit erreicht ist.
Grp 0 / 1 / 2 lang: Dimmen (heller) aller Leuchten der jeweiligen Gruppe, bis der Schalter losgelassen wird oder 100% Helligkeit erreicht ist.
Grp 0 / 1 / 2 kurz: (<=0.5 sec.): Einschalten aller Leuchten der jeweiligen Gruppe, falls diese aktuell ausgeschaltet sind.
Grp 0 / 1 / 2 kurz: (<=0.5 sec.): Ausschalten aller Leuchten der jeweiligen Gruppe, falls diese aktuell eingeschaltet sind.

Kompatible EnOcean Funk Taster finden Sie hier.
