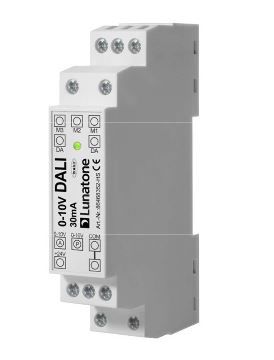

0-10V nach DALI Konverter für Hutschiene mit PS 30mA
43,91 € *
Nettopreis: 36,90 €
Nettopreis: 36,90 €
inkl. MwSt. zzgl. Versandkosten
Sofort versandfertig, Lieferzeit ca. 1-3 Werktage*
- Artikel-Nr.: 86468352-HS
- Hersteller-Nr.: 86468352-HS
- Gewicht: 0.3 kg
- Hersteller: Lunatone Industrielle Elektronik GmbH
Für die Umsetzung von 0-10V Steuerung auf DALI mit integriertem DALI PS Das kompakte... mehr
Für die Umsetzung von 0-10V Steuerung auf DALI mit integriertem DALI PS
Das kompakte Schnittstellenmodul wandelt 0-10V Steuersignale in DALI-Dimmwerte um. Durch dieses Modul können Sie aus verschiedenen Dimmcharakteristiken auswählen. Der Konverter besitzt einen passiven und aktiven 0-10V Eingang und kann bis zu 10 Standard DALI-Lasten versorgen.Die integrierte Stromversorgung des Interface wird über eine Änderung der 0-10V Eingangsspannung erreicht. Diese veränderte Spannung ist kleiner als 1%. Das Modul wird mit 12-24V versorgt.
Durch Einfügen eines DALI- Expanders kann man eine galvanische Trennung zwischen den am DALI-Ausgang angeschlossenen EVGs und dem 0-10V Eingang erzielen.
Übersicht der Funktionen 0-10V zu DALI Konverter mit DALI Stromversorgung:
- Kompaktes Schnittstellenmodul zur Umwandlung von 0-10V Steuersignalen in
- DALI-Dimmwerte
- Integrierte Busversorgung für bis zu 10 Standard DALI-Lasten (30mA)

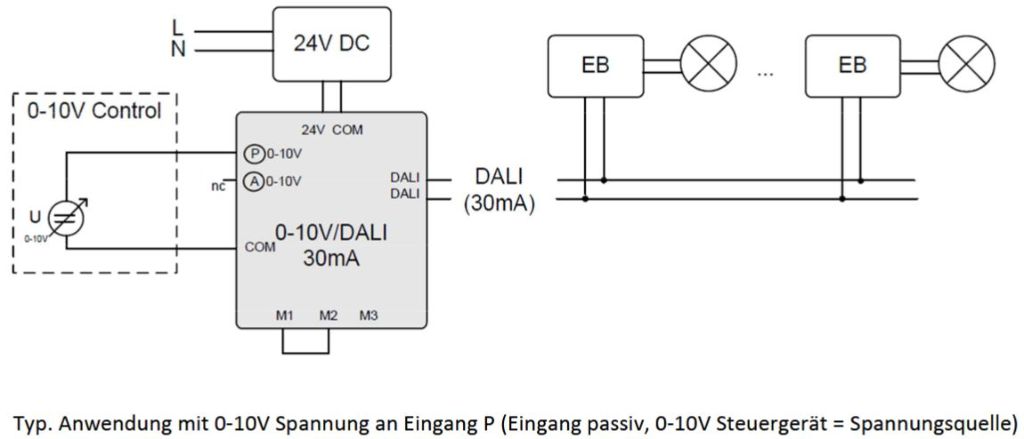

- Passiver und aktiver 0-10V Eingang
- Die 0-10V Spannung wird Broadcast als Dimmwert an den DALI-Subkreis ausgegeben
- Als Ereignistrigger wird eine Änderung der 0-10V Eingangsspannung (>1%) verwendet
- Das Modul wird mit 12-24V versorgt
- Einfache Auswahl aus verschiedenen Dimmcharakteristiken durch Setzen von Brücken
- Eine galvanische Trennung zwischen den am DALI-Ausgang (30mA) angeschlossenen EVGs und dem 010V Eingang (bzw. der 24V Versorgung) kann durch Einfügen eines DALI-Expanders erreicht werden
Technische Daten zu 86468352-HS:
- Versorgungsspannung: 12V-24V
- Stromverbrauch: 4 mA + Strom für DALI Ausgang
- Eingang: 0-10V, passiv oder aktiv
- Ausgang: DALI Imax=30 mA
- Funktion: Signalwandler, Auswahl der Dimmcharakteristik durch Setzen von Jumpern

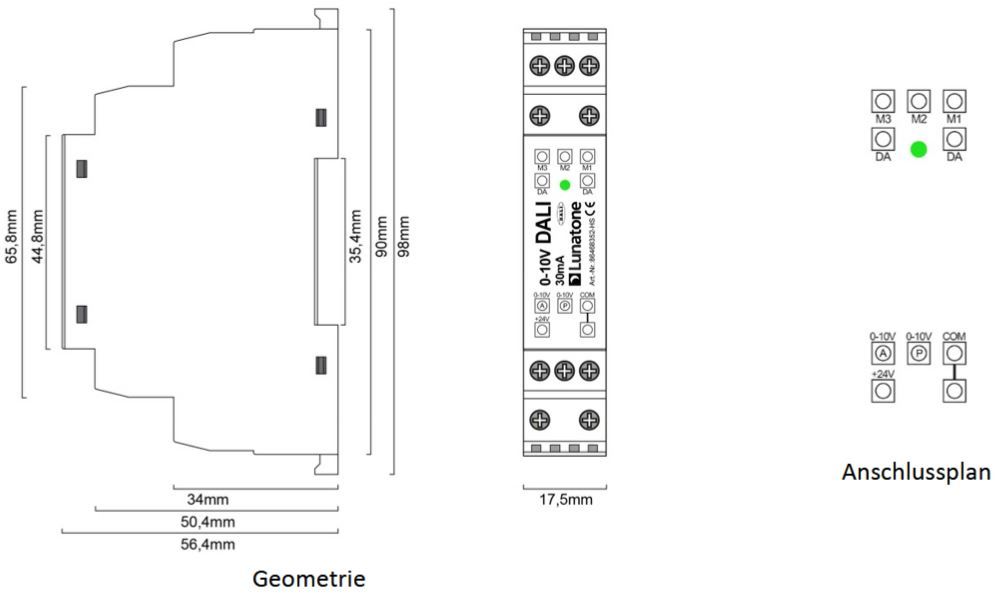

Mechanische Daten:
- Umbegungstemperatur: -20°C bis +60°C
- Schutzklasse: IP20
- Querschnitt Anschlussdrähte: 0,5 - 2,5 mm²
- Montage/ Gehäuseform: Hutschiene
- Maße: 98 x 17,5 x 56 mm
Weiterführende Links zu "0-10V nach DALI Konverter für Hutschiene mit PS 30mA"
Umsetzung von 1-10V nach DALI incl. 30mA DALI-Vesorgung für Hutschienenmontage mehr
Merkmale / Tags dieser Produktfamilie. Bitte beachten Sie die Details in der Beschreibung oder im Datenblatt.
Verwendung/IP-Code: | IP20 - IP44 (indoor) |
Dimmbarkeit/Steuerung: | 0/1..10V, DALI |
