1Ch 0-10V LED PWM Dimmer / Booster

42,84 € *
Nettopreis: 36,00 €
Inhalt: 1

inkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 2-4 Werktage*


Stck

1Ch 0-10V LED PWM Dimmer / Booster Control Gear LED -Vorschaltgerät (CV) mit... mehr

1Ch 0-10V LED PWM Dimmer / Booster Control Gear

LED -Vorschaltgerät (CV) mit einem Kanal - betreibbar als PWM Dimmer oder Booster.
Das Gerät arbeitet bei Ansteuerung mit PWM Signalen (50Hz-1kHz) als PWM Booster, das PWM-Signal wird direkt am Ausgang wieder ausgegeben.
Betrieb als PWM Dimmer mit einem 100kOhm Potentiometer oder anderen 0-10V Steuergeräten (aktiv und passiv)
Versorgungsspannung 12V-48V DC Maximaler Anschlussstrom 16A, 1 PWM Ausgang (16Bit).


Überblick:

  • 1 Kanal LED PWM Dimmer
  • Ermöglicht die Ansteuerung von Konstantspannungs-LED-Modulen
  • Ansteuersignale: PWM (50Hz-1kHz), 100kOhm Potentiometer, 0-10V Steuergeräte (aktiv und passiv)
  • Logarithmische Dimmer Kennlinie
  • Analogeingang: Anschluss eines 100kOhm Potentiometers oder eines 0-10V Steuergeräts (aktiv oder passiv), Umwandlung des Steuersignals in ein entsprechendes PWM-Ausgangssignal
  • PWM-Ansteuerung ausgelegt für Verwendung von LED Dimmer mit gemeinsamen Pluspol
  • Versorgungsspannung 12V-48V DC
  • Der maximale Anschlussstrom darf 16A nicht überschreiten
  • geeignet für Leuchteneinbau und Deckeneinwurf

Elektrische Daten
Versorgung 12VDC-48VDC
Maximaler Anschlussstrom Iinmax 16A
Steuereingang PWM (50Hz-1kHz)
100kOhm Potentiometer
0-10V aktiv/passiv
Technische Daten
Erwartete Lebensdauer (bei Tc<=75°C) >50000h
Max. Leitungsquerschnitt 2.5 mm²
Schutzart IP20
Gehäuse/Montage Deckeneinwurf

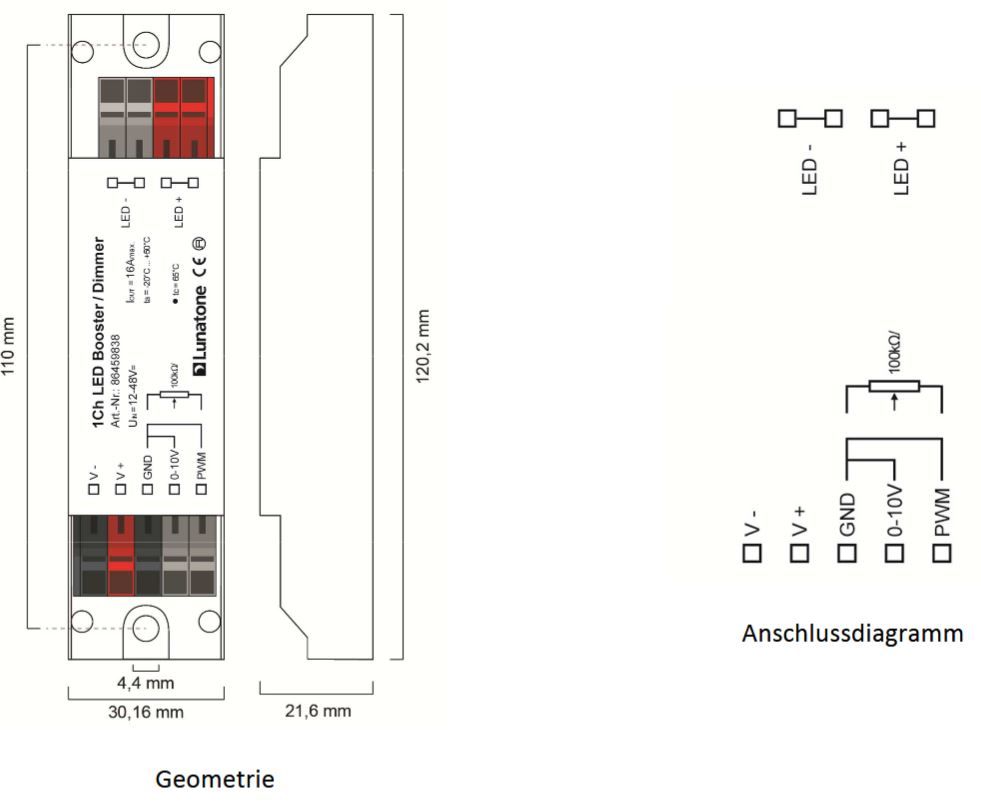

Abmessungen (LxBxH) 120mm x 30mm x 22mm

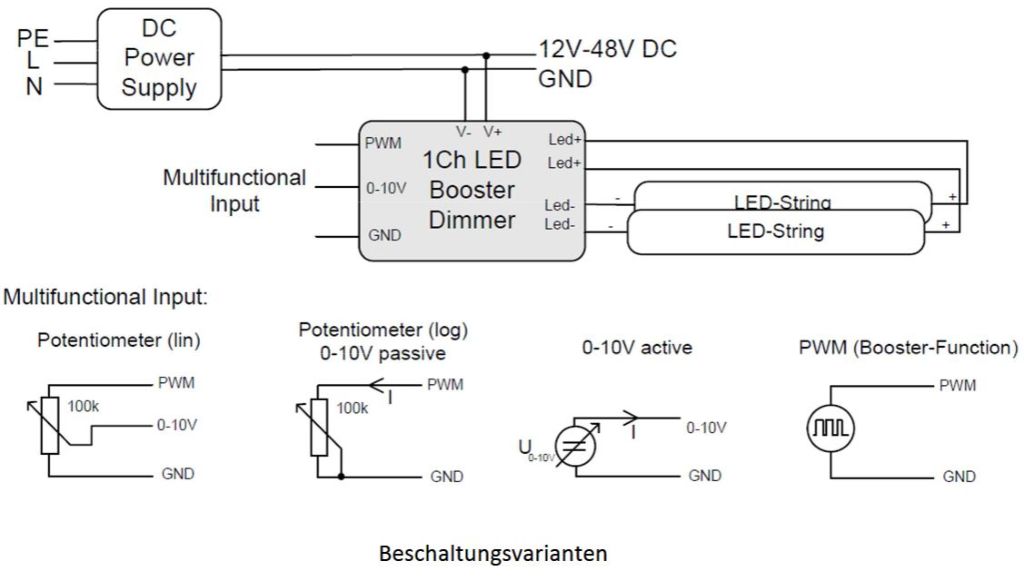

EMPFEHLUNG: Bei der Installation sollte darauf geachtet werden, die Leitungslängen zwischen DC Power Supply und LED Dimmer sowie zwischen LED Dimmer und LED Leuchten (LED-Strings) so kurz wie möglich zu halten um Einflüsse von Spannungsabfällen zu minimieren.

Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.
Weiterführende Links zu "1Ch 0-10V LED PWM Dimmer / Booster"
LED Vorschaltgerät betreibbar als PWM-Booster oder Dimmer mit 0-10V Steuereingang. mehr
Eigenschaften der Produktfamilie. Details zu Varianten finden Sie in der Beschreibung.
Dimmbarkeit/Steuerung: 1..10V, PWM
table_listing.html mehr
Datenblatt LED Booster/Dimmer
