DALI SCI RS232 Interface bidirektionaler Datenverkehr
192,11 €*
Nettopreis: 161,44 €Lieferzeit ca. 1-3 Wochen*
- Kauf und Beratung beim LED-Experten
- Profi-Produkte aus über 15 Jahre Erfahrung
- LED-Technik ist unsere Leidenschaft
- Kostenloser Versand ab 150€ Bestellwert (DE)
Lunatone RS232 Interface bidirektionaler Datenverkehr

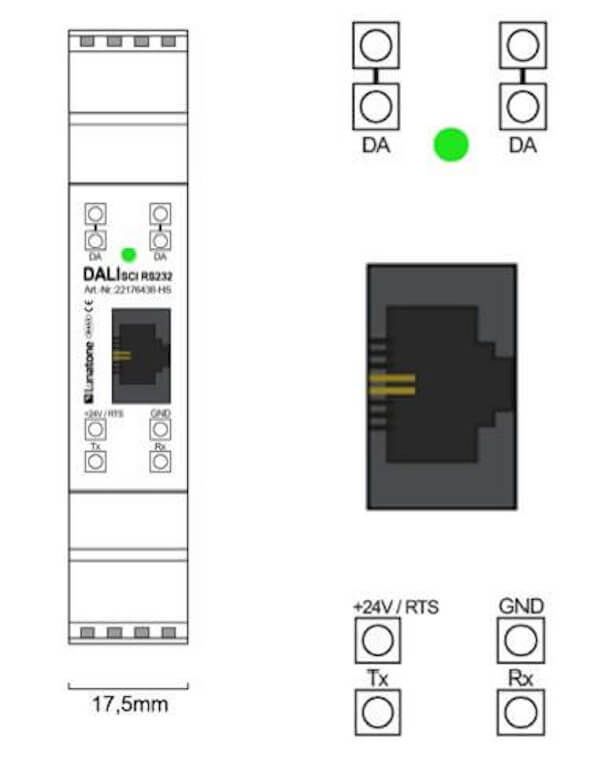

Modul mit serieller Schnittstelle zur Kommunikation mit dem DALI Bus über RS232, mit RJ45 Stecker und Schraubklemmen. Ermöglicht z. B. die Verbindung einer SPS zu einem DALI System über RS232 für eine bidirektionale Datenübertragung. Geeignet für Adressierung, Konfiguration, Satusabfragen und Monitoring.
Überblick:
- Serielles Schnittstellenmodul zum DALI-System; das Modul ermöglicht die Kommunikation mit DALIKomponenten über RS232
- Einfaches Anbinden eines PCs oder einer SPS an ein DALI-System
- bidirektionaler Datenverkehr
- Adressierung, Konfiguration, Statusabfragen, Monitoring
- Kollisionserkennung
- Unterstützung verschiedener proprietärer DALIProtokollerweiterungen
- galvanische Trennung

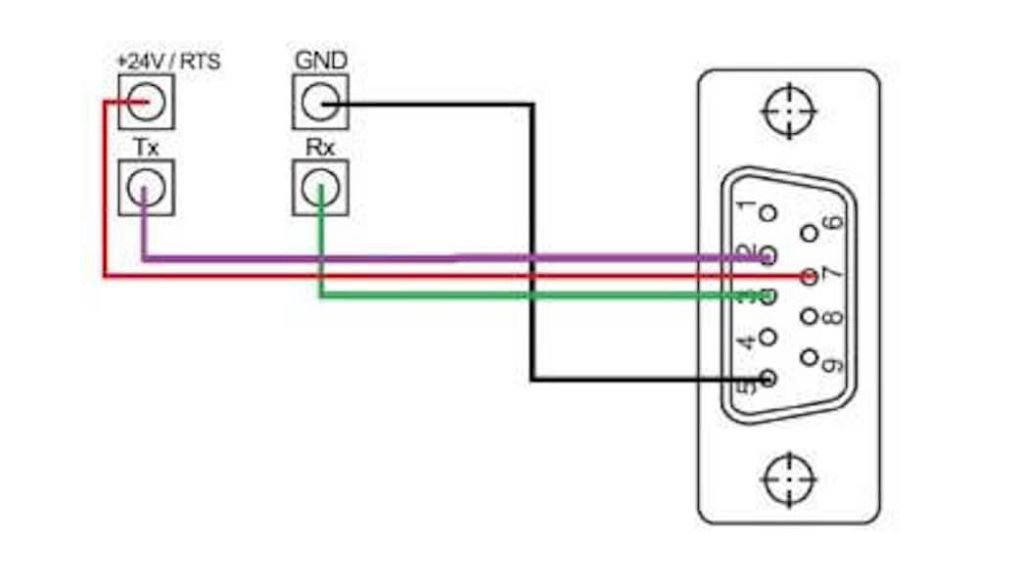

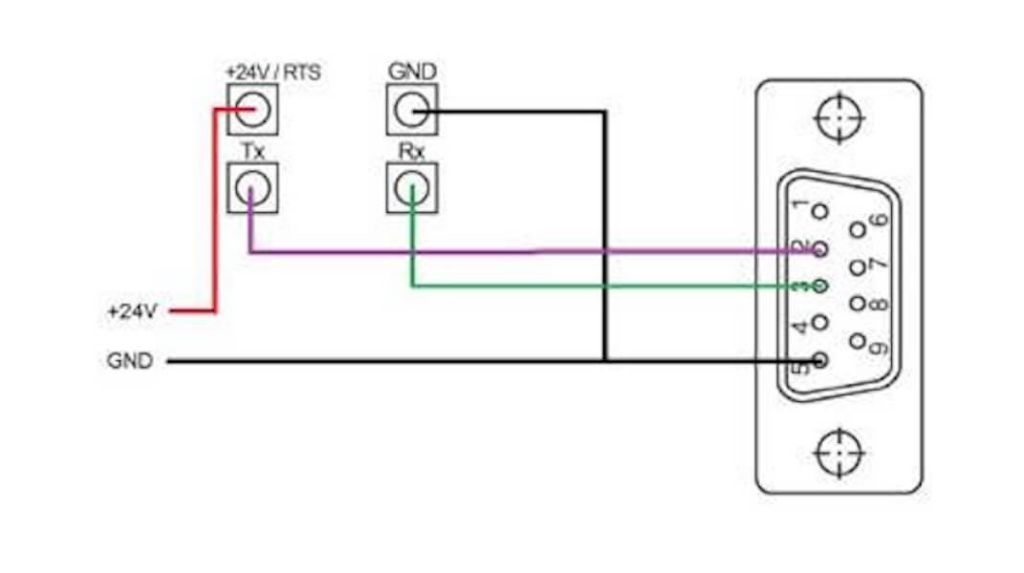

- Versorgung über den DALI-Bus und die serielle Schnittstelle
- Doppelt ausgeführte DALI-Klemmen
Elektrische Daten:
| typ. Strombedarf DALI | 10mA |
| max. Strombedarf DALI | 10mA |
| SCI-Protokoll | RS232 38400 Baud, 8 Datenbits, keinParitätsbit, 1 Stopbit (38400, 8, n, 1) |
| Versorgung | 6-25V DC |
| Typ. Strombedarf | 5mA |
| Max. Hochlaufzeit | 150ms |
Technische Daten:
| Lager- und Transporttemperatur | -20°C ... +75°C |
| Betriebstemperatur | -20°C ... +75°C |
| Schutzklasse | IP20 |
| Anschluss RS232 | Schraubklemmen (max. 2.5mm²) RJ45 Buchse |
| Anschluss DALI | max. 2,5 mm² |

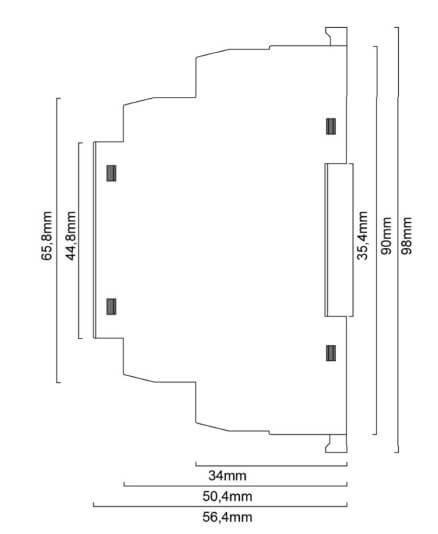

| Montage | Hutschiene |
Weiteres entnehmen Sie bitte aus unseren Downloads.
Art. Nr. 22176438-HS ersetzt:
- Art. Nr. 86458525 (DIN-Rail)
- Art. Nr. 22176438 (DIN-Rail RJ45)
- Art. Nr. 24166096 (Mouse)
| ·Dimmbarkeit/Steuerung: | DALI, DALI2, RS232 |
|---|---|
| ·Verwendung/IP-Code: | IP20 - IP44 (indoor) |
Anmelden
22. Oktober 2020 22:06
Einfache Einrichtung.
Das Interface läßt sich problemlos mit dem Cockpit zur Konfiguration eines DALI-Systems nutzen. Auch die Nutzung via RPi o.ä. klappt problemlos (Pegelwandler nicht vergessen ;-) Letzteres ist für mich der Hautpanwendungszweck.
