Casambi DALI - CBU-ASD Funkmodul

Produktinformationen "Casambi DALI - CBU-ASD Funkmodul"

Casambi CBU-ASD für drahtlose Steuerung von DALI Leuchten

Kompakte Steuereinheit zum integrieren mit einem DALI-fähigen LED-Treiber in Ihrer Beleuchtungseinheit.

CBU-ASD ist eine Bluetooth-steuerbare, Casambi-fähige Steuereinheit für dimmbare LED-Treiber mit 0-10V, 1-10V oder DALI Dimming-Schnittstelle. Das Gerät ist für den Einbau in Leuchten vorgesehen. Der Steuerausgang kann als analoge 0-10V (1-10V) oder digitale Standalone DALI Steuerschnittstelle konfiguriert werden.

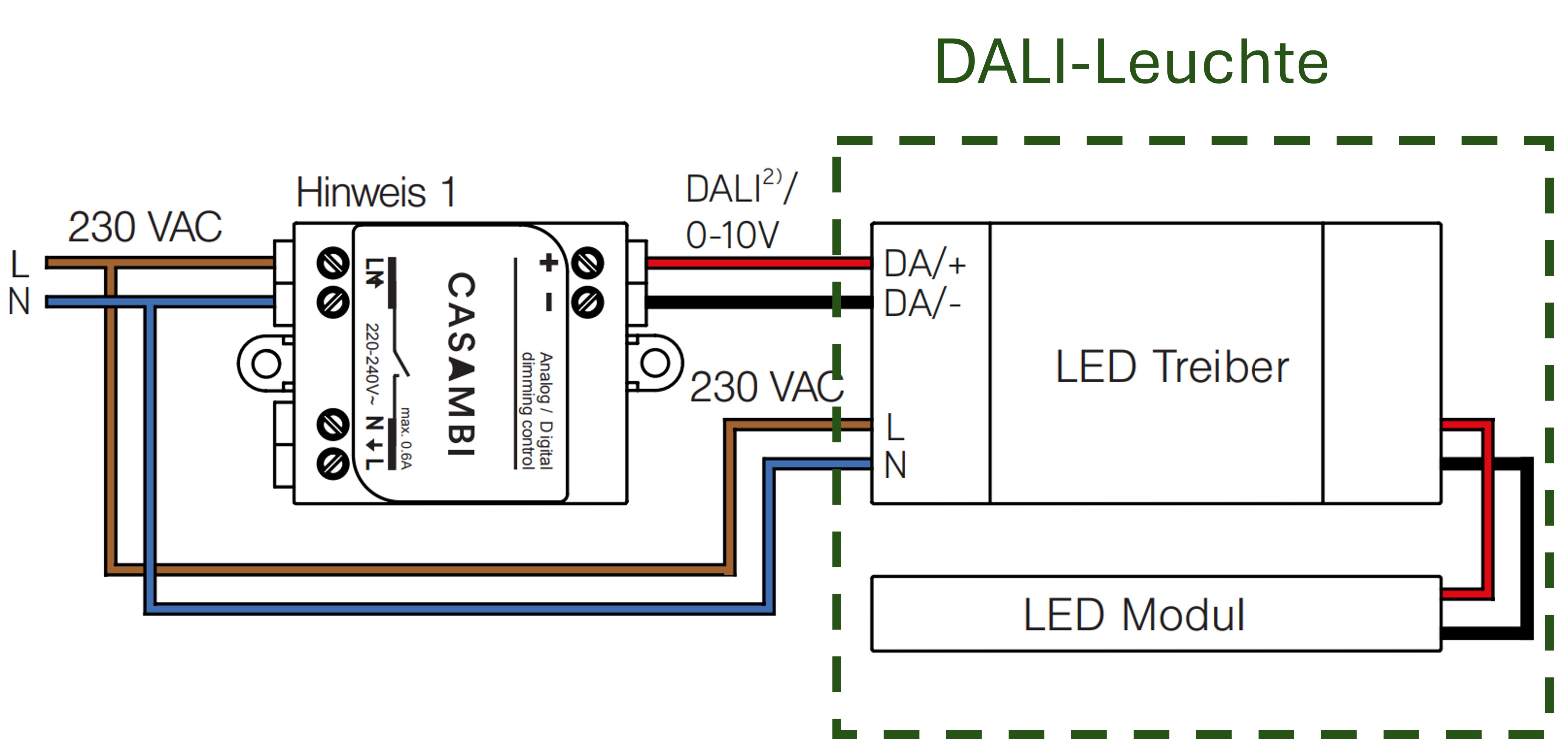

Wird der Ausgang als Standalone DALI konfiguriert, fungiert CBU-ASD sowohl als Steuerung als auch als Stromversorgung und ermöglicht so den direkten Anschluss an einen LED-Treiber mit DALI-Schnittstelle, ohne dass hierfür eine externe DALI-Stromversorrgung erforderlich wäre.

Diese sogenannte Standalone DALI macht es möglich, mehrkanaligen Leuchten mit einstellbarer Farbe (RGB) oder Farbtemperatur zu implementieren und dabei die Anzahl der Komponenten auf ein Minimum zu begrenzen.

CBU-ASD entspricht nicht der IEC 60929 und ist daher nicht für den Anschluss an ein vorhandenes DALI- Netz geeignet. Das Modul kann nur in einem geschlossenen System verwendet werden, z.B. in einer Leuchte, die keine externe DALI-Schnittstelle hat.

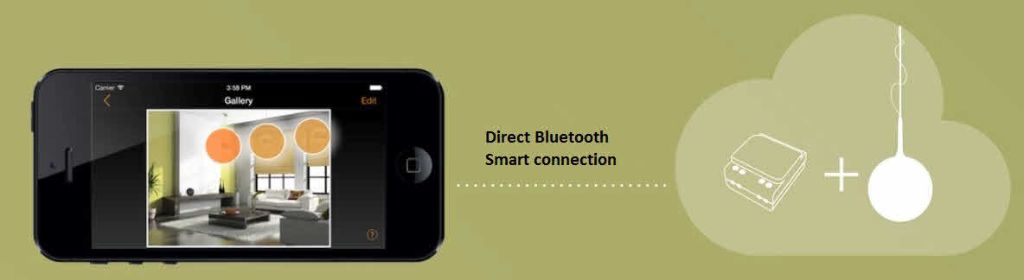

Mit Casambi CBU-ASD ist es einfach eine Leuchte via Smartphone App zu steuern und das perfekte Lichtsteuersystem schaffen. Casambi verwendet hier die Mesh-Netzwerktechnologie.

Erhältlich in 8 verschiedenen Versionen (PRO Verion vereint alle Versionen in einem Produkt, Funktion ist über wählbare Profile konfigurierbar).

Hinweis für Leuchten mit PI-LED Technologie der Hersteller Kiteo/Lumitech:

Für die DALI-Steuerung von DALI-Leuchten des Herstellers Kiteo/Lumitech mit LMU können diese nun endlich auch über Casambi in vollem Farbtemperaturbereich von 1800K - 16000K gesteuert werden. Einfach die Ausgänge des Moduls mit dem DALI-Eingang des LMU verbinden. BT-Verbindung herstellen. Schon kann der gesamte Regelbereich über Casambi mit allen Funktionen genutzt werden.
Entweder als reines HCL nur entlang der Blackbody-Line, oder incl. RGB-Farbsteuerung.


Ein weiteres Highlight der Casambi-Technology :

Auch mit Ihrem herkömmlichen Lichtschalter können Sie das Licht dimmen und schalten.

Gedacht als Backup, wenn mal das Handy gerade nicht da ist, oder aber als einfache Alternative, wenn die Leitungen für DALI fehlen und man dennoch dimmen möchte. So kann man ganz einfach mit Casambi reduziertes Licht einstellen.

1. Leuchten mit Lichtschalter einschalten.
2. Unter 1 Sek. Aus- und Einschalten. Die Leuchte dimmt hoch.
3. Beim gewünschten Dimmwert erneut kurz Aus- und Einschalten. Der aktuelle Dimmwert wird gespeichert.
4. Folgt kein Aus-/Einschalten innerhalb von 8 Sec. dimmt die Leuchte auf 100% hoch.


 Technische Daten der Casambi Unit CBU-ASD:

 Netzeingang
 Spannungsbereich 220-240VAC
 max. Stromaufnahme 0,6 A
 Frequenz 50 Hz
 0-10V Netzausgang
 Spannungsbereich 0-10 VDC
 Max. Stromsenke/-quelle 7mA
 Radio Sendeempfänger
 Frequenzbereich 2,4-2,483 GHz
 max. Ausgangsleistung +4 dBm
 Mechanische Daten
 Maße 56,5 x 35,8 x 22,3 mm
 Gewicht 48g
 Schutzart IP20




Kompatible Geräte zur Steuerung von CBU-ASD sind:

iPone iOS 10, IPad iOS 10 und Android 4.4-Version (KitKat) und alle höheren Versionen der 3 genannten Geräte

Hier können Sie die App gratis downloaden:

QR code Bluetooth app zum dimmen für ios

Casambi App im Appstore

Casambi App iOS (iTunes)

Scan Code für Bluetooth dimm-app

Casambi App für Android

Casambi App Android (Google Play)

CBU-ASD Video


Video zum CBU-ASD und den Funktionen (englisch)

CBU-ASD Module, Steuerung von Beleuchtung mit 3 Adern und Dimmen


LEDclusive.de Erklärvideo Problem und Lösung
Eigenschaften "Casambi DALI - CBU-ASD Funkmodul"
·Dimmbarkeit/Steuerung: BT4.0 (2,4 GHz), Casambi-Funk, DALI, DALI DT8
·Verwendung/IP-Code: IP20 - IP44 (indoor)
Hersteller "Arditi GmbH Lighting Components"

Die Arditi GmbH ist eine Tochterfirma der italienischen Arditi Spa aus der Nähe von Bergamo. Das Angebot ist breit gefächert und umfasst unter anderem Schalter, Dimmer, Fassungen, Kabel, Transformatoren und Zubehör. Mittlerweile hat Arditi sich auch einen Namen im Bereich der LED-Technik gemacht.
Das Unternehmen bietet LED-Module in verschiedenen Formen, Trafos und Treiber sowie LED-Versorger an.

Weiterführende Links des Herstellers

Casambi CBU-ASD
Casambi App Kurzbeschreibung
Arditi Datenblatt

Datenblatt zu Artikelnummern 800687, 800682, 800683, 800681, 80066, 800662, 800663, 800661

Arditi Datenblatt

zu Artikelnummer  800688, 800689, 800686

Datenblatt IBTPRO

Für Artikel 800685

Anleitung DALI Professional

Kurzbeschreibung zur Profilauswahl zwischen DALI x-Kanal, DALI-TW, DALI RGB(W) und DT8-Versionen

10 von 21 Bewertungen

4.81 von 5 Sternen


86%

10%

5%

0%

0%


Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Von: Andreas K.

26. Februar 2017 07:56

n/a

Wir hatten zuerst fälschlicherweise das 4-Kanal RGW Modul bestellt welches mit unserer Lampe aufgrund des Adressbereichs nicht funktioniert. Herr Reichelt (Lieferant) hat uns telefonisch über den Sachverhalt aufgeklärt (super freundlicher Kontakt) und war so nett das Modul in ein 1 Kanal auszutauschen. Nun zum Produkt: Wir haben 3xCasambi DALI Module im Einsatz und das Steuern, auch hin bis zum Ausschalten funktioniert problemlos. Die stufenlose Dimmbarkeit lässt sich deutlich besser regeln als bei dem Casambi Modul 0-10V. Bei dem 0-10V Modul, welches wir auch nutzen, empfiehlt sich generell der Einsatz eines Relais um die Lampe ausschalten zu können. Aktuell steuern wir die Lampen über ein Smartphone und separate Schalter. Für die Steuerung der selben Lampen über verschiedene Smartphones muss ein Konto bei Casambi angelegt werden um das Lampennetzwerk zu teilen. Die Helligkeit lässt sich flexibel dimmen und auch speichern. Über die App sind verschiedene Szenarien möglich, siehe App Beschreibung in den Stores. Da die Module erst seit kurzem im Einsatz sind, kann über die Zuverlässigkeit noch keine Aussage getroffen werden. Die Lieferung erfolgte zuverlässig und schnell. Die Ware war gut verpackt und es liegt eine Inbetriebnahme und Bedienungsanleitung bei. In der Produktbeschreibung/Bedienungsanleitung könnte der Unterschied zwischen den 0-10V und dem Vorteil der DALI Module detaillierter beschrieben sein. Bei dem DALI Modul ist ein Relais nicht notwendig, bei dem 0-10V Modul ist es zu empfehlen.

Von: Andreas

15. Mai 2022 09:00

n/a

Verifizierter Kauf
Von: Michael

30. März 2024 12:59

*

*Eine ausführliche, professionelle Beratung und die Bereitschaft, geduldig in verständlicher Weise einem Laien einen fachlichen Sachverhalt zu erklären, zeichnet dieses Unternehmen aus. Die Lieferung erfolgte schnell. Diesen - im wahrsten Sinne des Wortes - Dienstleister kann ich nur weiterempfehlen.

Von: Winfried

9. November 2020 09:20

n/a

Von: Luis

17. Mai 2022 13:31

n/a

Von: Helmut

22. Februar 2021 09:32

n/a

Funktioniert einwandfrei, schade, daß ein zusätzliches Relais/Schütz genutzt werden muß

Von: Mario

23. November 2020 10:05

n/a

Von: Jürgen Ballreich

5. September 2022 13:56

Bin begeistert

DALI-Version: ? War in ´nem Tag da ? Steuerbar über den Taster, funktioniert sogar bei unserer EIB-Anlage ? Bedienbar auch komfortabel mit der kostenlosen APP ? Schnell installiert ? Weit günstiger, als alles was ich sonst gefunden habe ? Durch die kostenlose App-Steuerung entfallen zusätzlich die Kosten für eine Fernsteuerung

Von: Harald

19. April 2021 03:48

n/a

Von: Jürgen

12. September 2022 08:18

Super Gerät

Sehr günstige Möglichkeit DALI-Leuchten zu steuern. Durch die App-Funktion entfällt der Kauf eines Funksenders. Das Gerät funkioniert sogar bei unserem EIB-Taster. Wir sind sehr zufrieden.

Ähnliche Artikel

Casambi Bluetooth 1-10V Dimmer
Casambi 1-10V Dimmer

Casambi - Funk Unit
Lichtsteuerung per App für (0)1-10V Vorschaltgerät

Produktnummer: 800589

74,90 €*

Lieferzeit ca. 3-5 Werktage*

CBU-TED Casambi Phasenabschnitt Dimmer
CBU-TED Casambi Phasenabschnitt Dimmer | Arditi 800838

Casambi Phasen-Dimmer
Phasenabschnittsdimmer CBU-TED über ein 2,4 GHz Funksignal ansteuern und Beleuchtung dimmen.

Produktnummer: 800838

62,27 €*

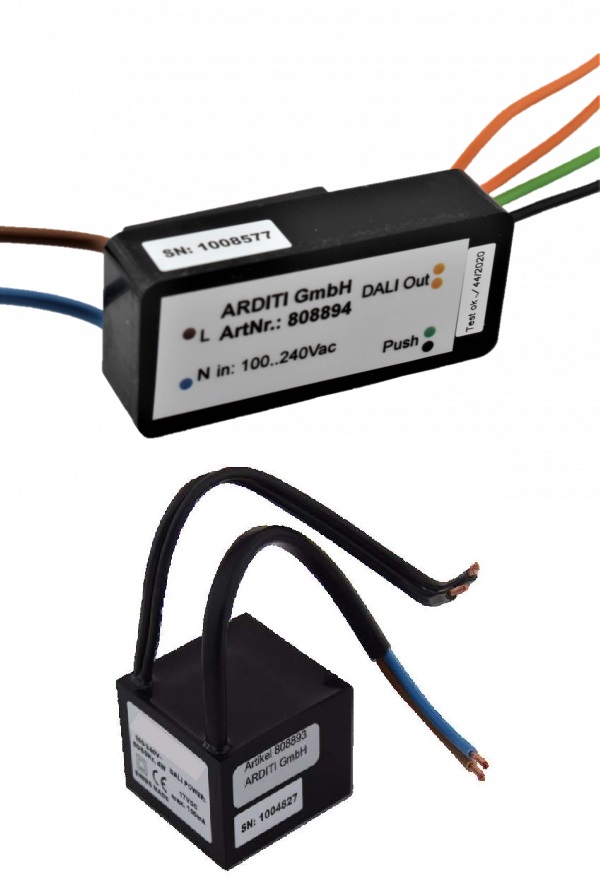

Casambi Schnittstelle, konfigurierbar für bis zu 25 / 60 DALI-Teilnehmer
Casambi DALI Schnittstelle für bis zu 60 Geräte, incl. PS
Programmierbare Casambi DALI Schnittstelle, konfigurierbar für bis zu 25 / 60 Geräte, Signalausgang DALI BC (vgl. Casambi ASD)
Produktnummer: 828
Ausführung
+1

Varianten ab 252,96 €*
209,09 €*

Lieferzeit ca. 5-10 Werktage*

Zubehör

Maxi Jolly US DALI in Push und 1-10V Betrieb
TCI MAXI JOLLY US DALI 60W | 127413 | 151413
TOP LED-DALI-Betriebsgerät 60W linear (AM) und PWM dimmbar. Eine neue Generation für flickerfreies Licht auch beim Dimmen. Ströme von 350mA - 1050mA über Dipschalter einstellbar.
Produktnummer: 216
Ausführung wählen
+3

54,95 €*
%
TCI DC Mini Jolly DALI 20W, 125403, 151403
TCI DC Mini Jolly DALI 20W | 125403 | 151403
TCI #125403 und 151403 sind die neuen Mini Jolly DALI | mit Hybrid-Dimmung Flicker optimiert oder völlig flickerfrei mit AM-Regelung.
Produktnummer: 374
Ausführung wählen
+3

Varianten ab 34,71 €*
37,07 €* 39,45 €* (6.03% gespart)
Casambi Xpress Schalter
Casambi Xpress - Eleganter Wandtaster und BT-Sender

Casambi Xpress von OPUS® ist der ultimative und universalle Wandschalter zur Steuerung von Casambi-Modulen über Bluetooth. Ganz ohne App.

Produktnummer: 645
Ausführung wählen
+1

158,09 €*

Lieferzeit ca. 3-5 Werktage*

%
Casambi Tastereinsatz
Casambi Schalter Interface | SC-TI-CAS

Casambi Sendemodul zum Einbau in eine UP-Dose hinter einem Taster.
Die ultimative Gegenstelle für alle Casambi Module.

Produktnummer: SC-TI-CAS

139,50 €* 154,11 €* (9.48% gespart)

Lieferzeit ca. 3-5 Werktage*

Casambi Wandschalter Batterielos weil Enocean
Batterieloser Wandschalter für Casambi
Ein Wandschalter zur Steuerung von Casambi Geräten mit 2 bzw. 4 programmierbaren Tasten. Batterielos, dank Enocean EnergyHarvest Technologie.
Produktnummer: 1930
Variante aus Liste wählen

Varianten ab 95,25 €*
75,11 €*

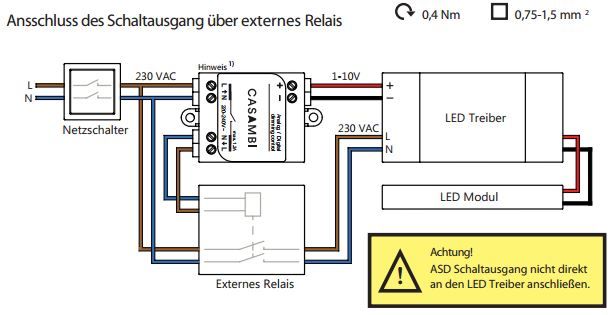

Frontansicht Relais R91-100 10A
