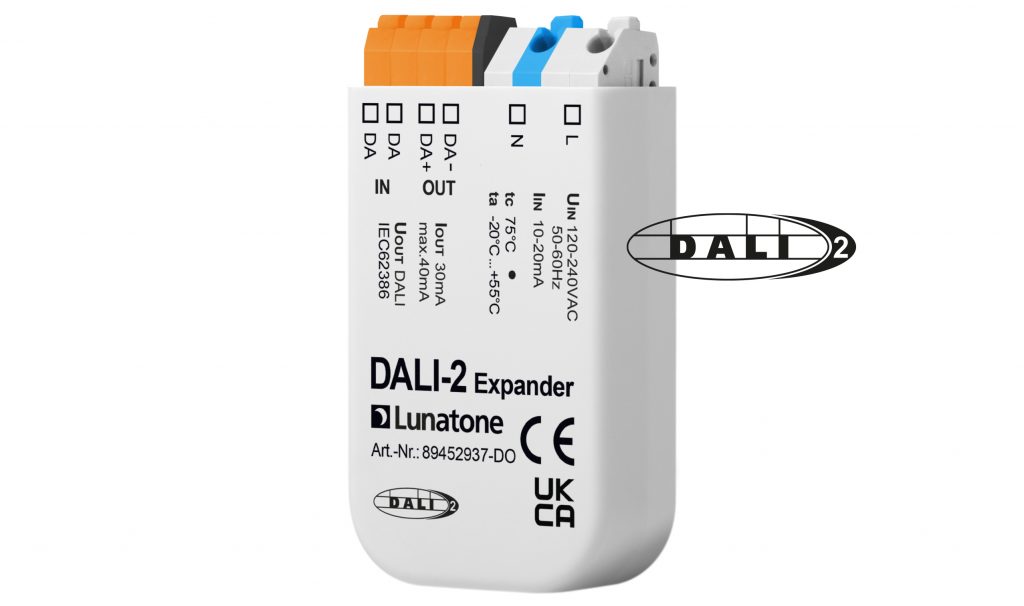

DALI Expander Einheit zur Erweiterung eines DALI-Kreises mit integrierter Busversorgung

Abmessungen, Abdeckung und Zugentlastung des DALI Expanders für Deckeneinwurf

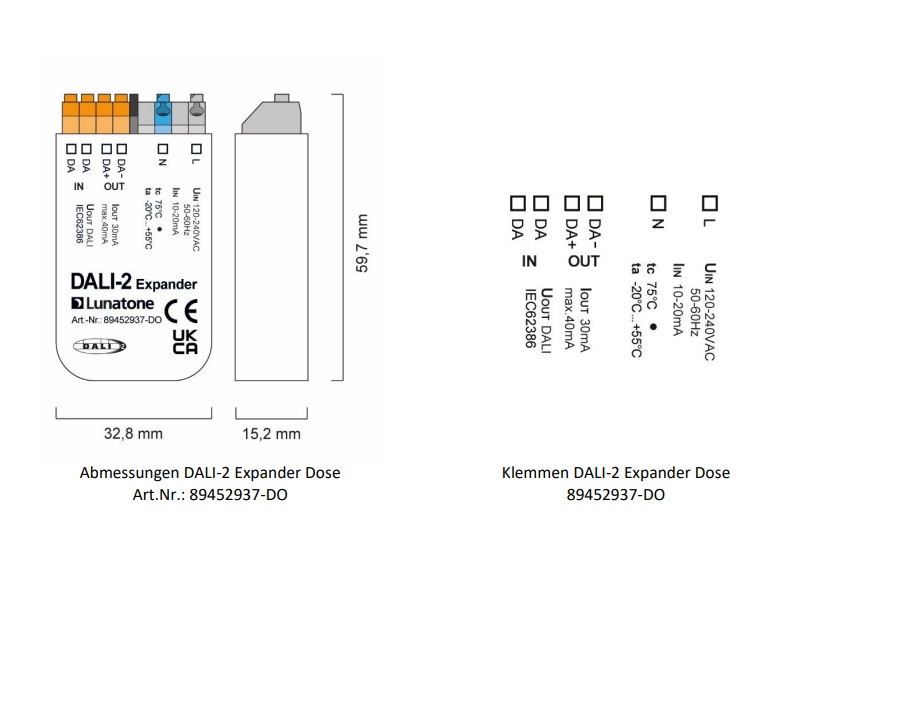

Abmessungen, Abdeckung und Zugentlastung des DALI Expanders Klein für Deckeneinwurf

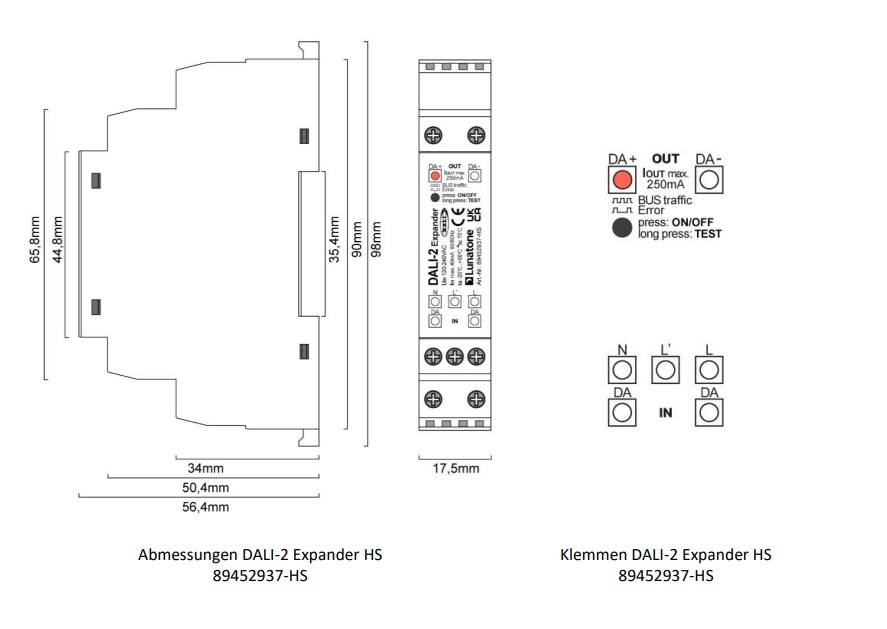

Abmessungen und Klemmen des DALI Expanders für Hutschiene

Einfache DALI-Systemerweiterung mit 1 DALI-Subkreis

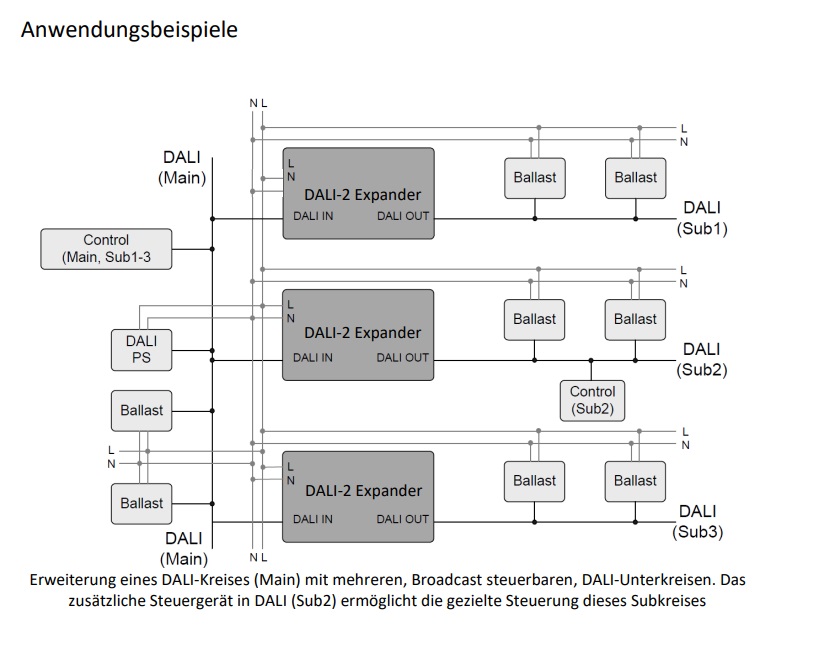

Komplexe DALI-Systemerweiterung mit mehreren DALI-Subkreisen (Broadcast steuerbar)

Vorschau: DALI Expander Einheit zur Erweiterung eines DALI-Kreises mit integrierter Busversorgung

Vorschau: Abmessungen, Abdeckung und Zugentlastung des DALI Expanders für Deckeneinwurf

Vorschau: Abmessungen, Abdeckung und Zugentlastung des DALI Expanders Klein für Deckeneinwurf

Vorschau: Abmessungen und Klemmen des DALI Expanders für Hutschiene

Vorschau: Einfache DALI-Systemerweiterung mit 1 DALI-Subkreis

Vorschau: Komplexe DALI-Systemerweiterung mit mehreren DALI-Subkreisen (Broadcast steuerbar)

DALI Expander Einheit

Varianten ab 161,01 € *
Nettopreis: 135,30 €

inkl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Artikel-Nr.: 559-89453847
Hersteller-Nr.: 89453847
Gewicht: 0.05 kg
GTIN/EAN: 9010342010057
Hersteller: Lunatone Industrielle Elektronik GmbH

DALI Expander Einheit zur DALI-Systemerweiterung mit integrierter Busversorgung Mit dem DALI... mehr

Menü schließen

DALI Expander Einheit zur DALI-Systemerweiterung mit integrierter Busversorgung

Mit dem DALI Expander kann ein eigener DALI-Subkreis eingerichtet und mit Energie und Information versorgt werden. So können weitere DALI Betriebsgeräte im DALI Subkreis über die Adresse des DALI Expanders broadcast gesteuert werden. Alternativ kann der DALI Expander aber auch direkt über seinen switch &dim Tastereingang die DALI Geräte im Subkreis steuern. Er verfügt über eine integrierte DALI-Busversorgung (200mA) für 90 DALI-Geräte im Subkreis. Neben einer Erhöhung der Anzahl der EVGs in einem DALI-Kreis kann mit dem Expander auch die Leitungslänge von üblicherweise bis zu 300m verlängert werden.

Produkteigenschaften / Features:

DALI Expander Einheit zur Erweiterung eines DALI-Kreises und Steuerung von mehreren DALI-Geräten über eine DALI-Adresse
Für den übergeordneten DALI-Kreis verhält sich der DALI Expander wie ein DALI EVG (DALI IN) mit einer DALI-Adresse
Broadcast-Weiterleitung der am Eingang (DALI IN) empfangenen DALI Befehle an den Ausgang (DALI OUT)
Ausgang (DALI OUT) mit DALI Stromversorgung (200mA) zum Versorgen von DALI-EVGs und DALI Steuergeräten

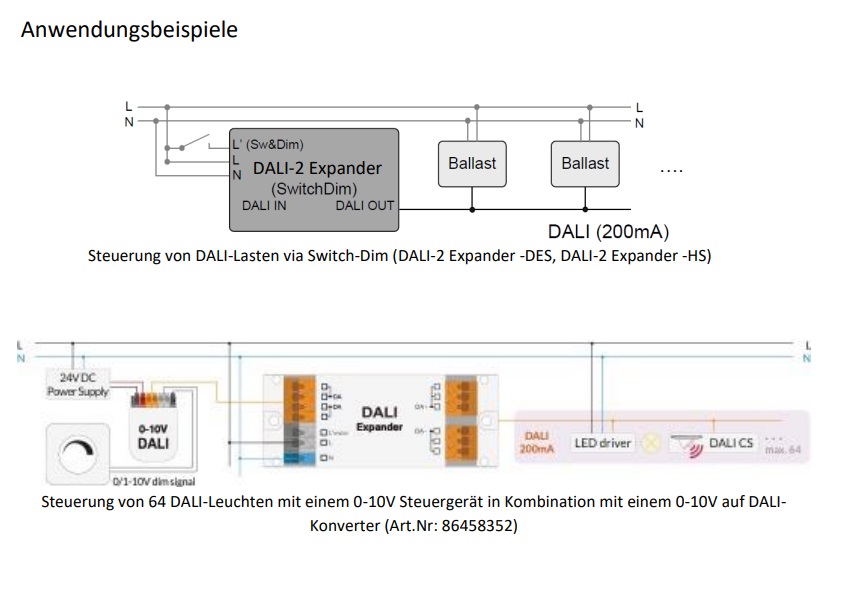

Alternative Steuermöglichkeit des DALI- Ausgangskreises über den Switch&Dim-Eingang (Broadcast)
Galvanische Trennung zwischen den DALI-Kreisen

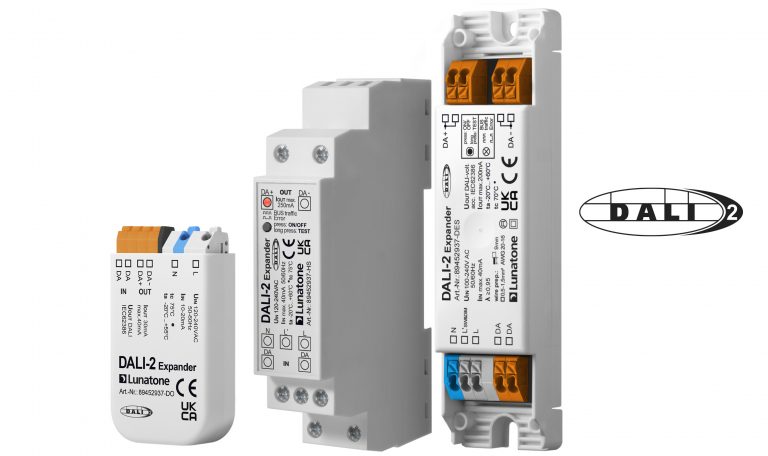

Erhältlich als

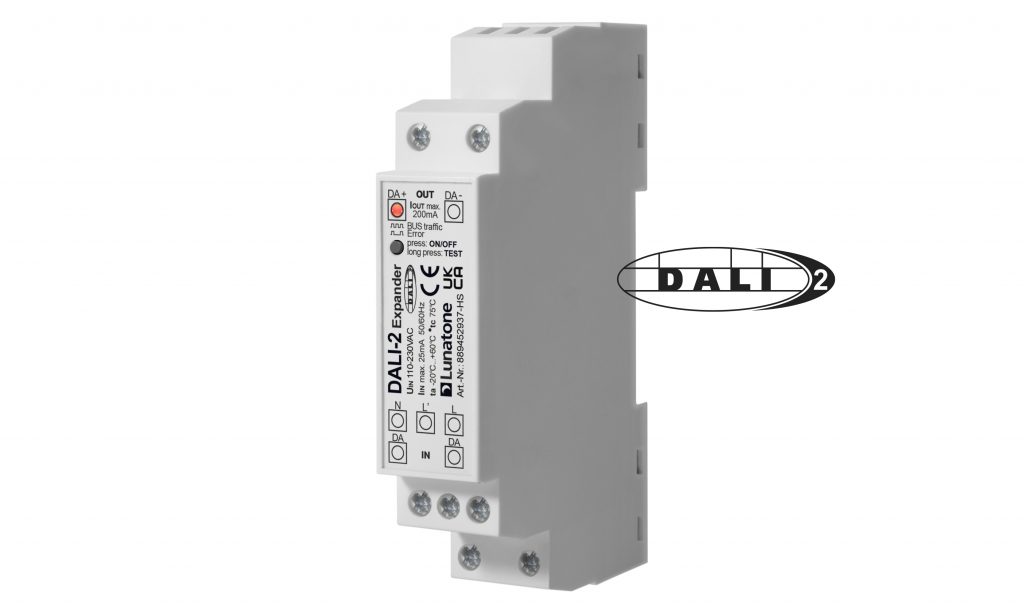

- Hutschienenmodul (für Einbau in Schutzklasse II Geräte)
- Unabhängiges Betriebsgerät (für Deckeneinwurf oder Leuchteneinbau)

Technische Daten:

Typ	DALI Expander
Artikelnummer	89453847	89453847-S	89453847-HS
Eingang: L,N
Art des Eingangs	Versorgung, Netzspannung
Kennzeichnung Klemmen	L, N
Eingangsspannungsbereich	100Vac ... 240Vac		110Vac ... 230Vac
Eingangsstrom max.	40mA (@120Vac), 20mA (@240Vac)
Netzfrequenz	50Hz / 60Hz
Leistungsaufnahme max.	5,3W
Einschalt-Hochlaufzeit	250ms
Eingang: DA, DA
Art des Eingangs	DALI-Steuereingang
Kennzeichnung Klemmen	DA, DA
Eingangsspannungsbereich	9,5V ... 22,5V
Stromaufnahme DALI	2mA
Eingang: L', N
Art des Eingangs	SwitchDim-Steuereingang		-
Kennzeichnung Klemmen	L‘, N		-
Eingangsspannungsbereich	230Vac		-
Frequenz Eingangsspannung	50Hz/60Hz		-
Steuerimpulslänge min.	40ms		-
Steuerimpulslänge langer Tastendruck	500ms		-
Ausgang: DA+, DA-
Art des Ausgangs	DALI Busversorgung
Kennzeichnung Klemmen	DA+, DA-
Ausgangsspannungsbereich	12Vdc ... 20,5Vdc
Garantierter DALI Ausgangsstrom	200mA
Leerlauffest	Ja
Kurzschlussfest	Ja
Umgebungsbedingungen:
Transport- und Lagertemperatur	-20°C ... +75°C
Betriebstemperatur	-20°C ... +60°C
Rel. Luftfeuchte	15% ... 90% rH, nicht kondensierend
Allgemeine Daten:
Montage	Zwischendeckeneinbau		Hutschiene
Max. Bemessungstemperatur	70°C		75°C
Erwartete Lebensdauer	50.000 h
Schutzklasse	II
Schutzart (Gehäuse / Klemmen)	IP40 / IP20
Abmessungen (LxBxH)	120 x 41 x 22 mm	120 x 30 x 22 mm	98 x 17,5 x 56 mm

Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.
