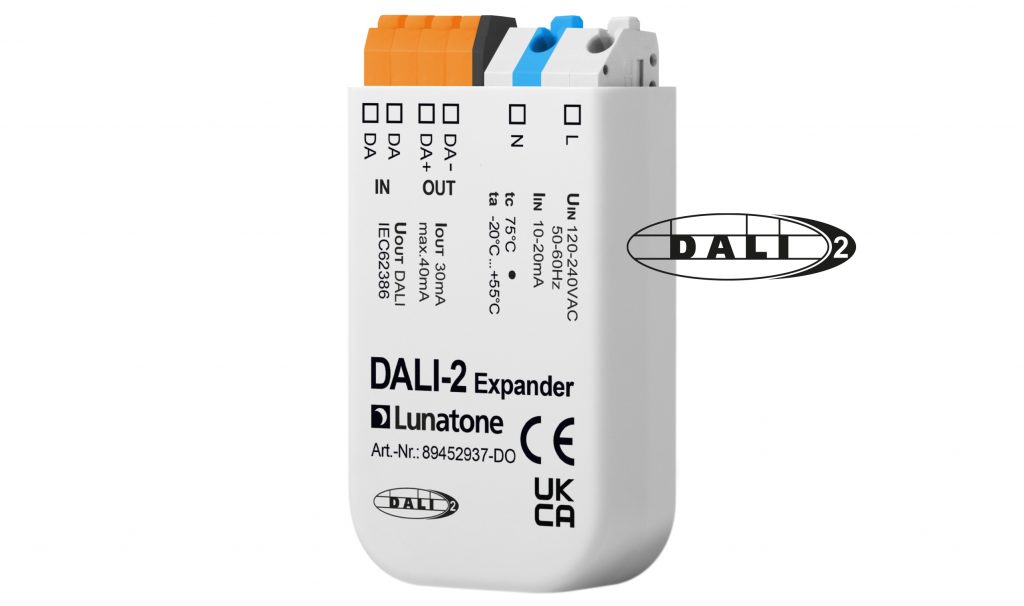

DALI Expander Einheit 89453847

Varianten ab 161,01 € *
Nettopreis: 135,30 €

inkl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Version:


Stck

DALI Expander Einheit 89453847 zur DALI-Systemerweiterung mit integrierter Busversorgung Mit... mehr

DALI Expander Einheit 89453847 zur DALI-Systemerweiterung mit integrierter Busversorgung

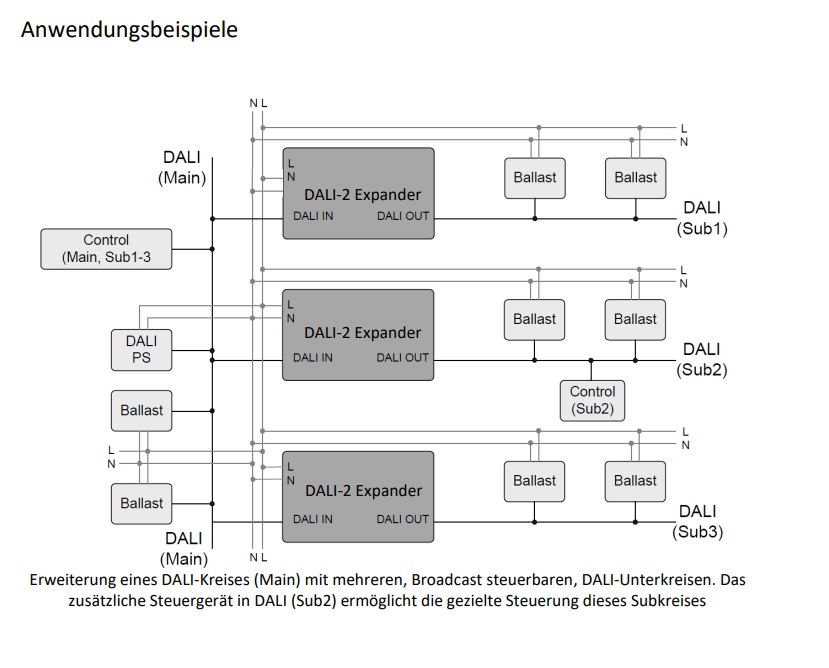

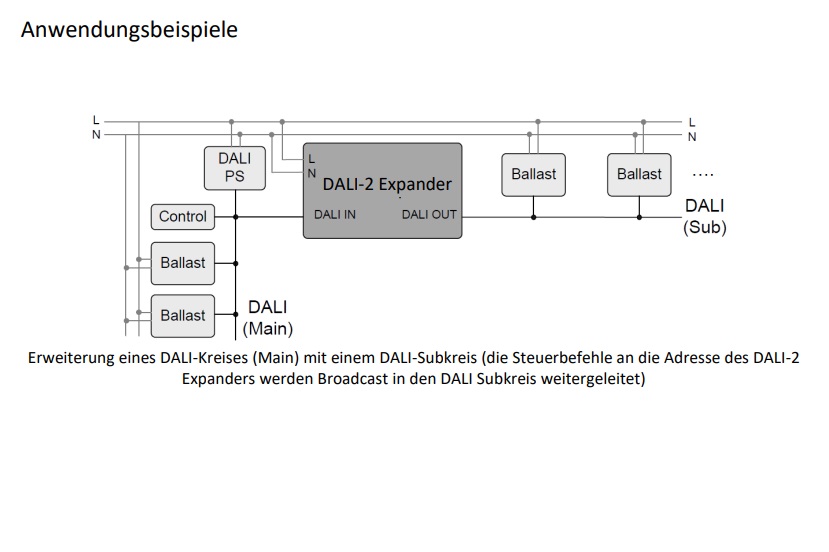

Mit dem DALI Expander 89453847 kann ein eigener DALI-Subkreis eingerichtet und mit Energie und Information versorgt werden. So können weitere DALI Betriebsgeräte im DALI Subkreis über die Adresse des DALI Expanders broadcast gesteuert werden. Alternativ kann der DALI Expander aber auch direkt über seinen switch &dim Tastereingang die DALI Geräte im Subkreis steuern. Er verfügt über eine integrierte DALI-Busversorgung (200mA) für 90 DALI-Geräte im Subkreis. Neben einer Erhöhung der Anzahl der EVGs in einem DALI-Kreis kann mit dem Expander auch die Leitungslänge von üblicherweise bis zu 300m verlängert werden.

Produkteigenschaften / Features:

  • DALI Expander Einheit zur Erweiterung eines DALI-Kreises und Steuerung von mehreren DALI-Geräten über eine DALI-Adresse
  • Für den übergeordneten DALI-Kreis verhält sich der DALI Expander wie ein DALI EVG (DALI IN) mit einer DALI-Adresse
  • Broadcast-Weiterleitung der am Eingang (DALI IN) empfangenen DALI Befehle an den Ausgang (DALI OUT)
  • Ausgang (DALI OUT) mit DALI Stromversorgung (200mA) zum Versorgen von DALI-EVGs und DALI Steuergeräten

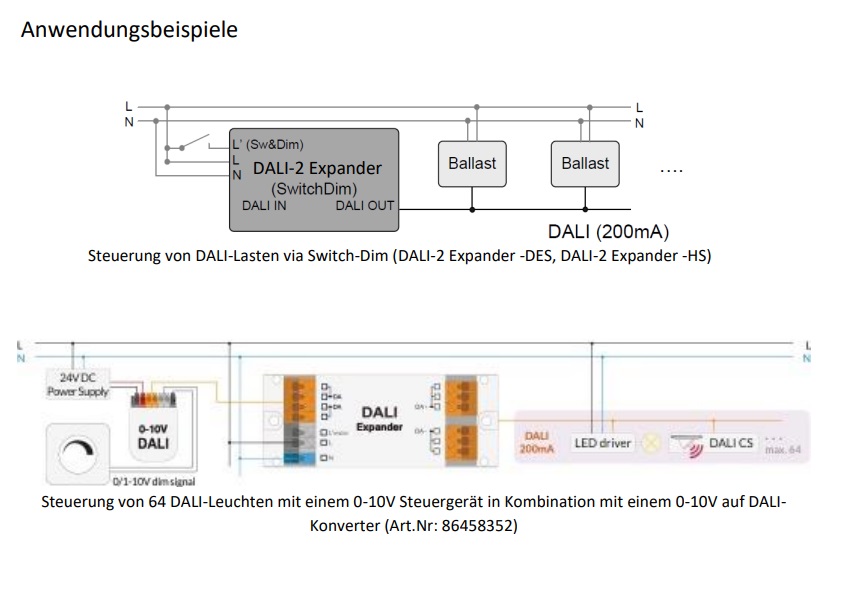

  • Alternative Steuermöglichkeit des DALI- Ausgangskreises über den Switch&Dim-Eingang (Broadcast)
  • Galvanische Trennung zwischen den DALI-Kreisen

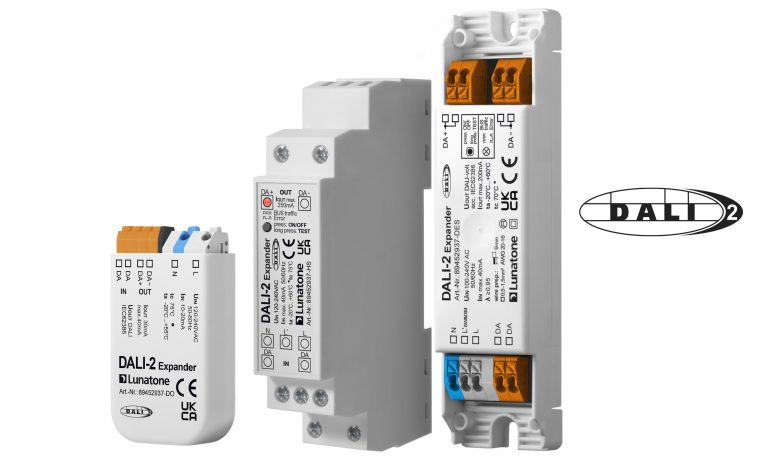

  • Erhältlich als

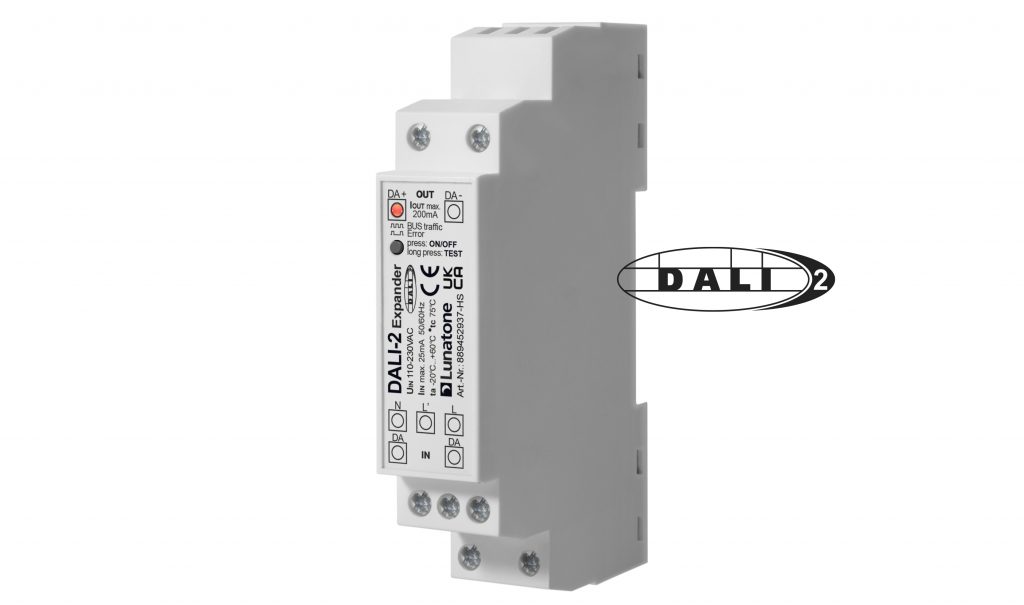

    • Hutschienenmodul (für Einbau in Schutzklasse II Geräte)

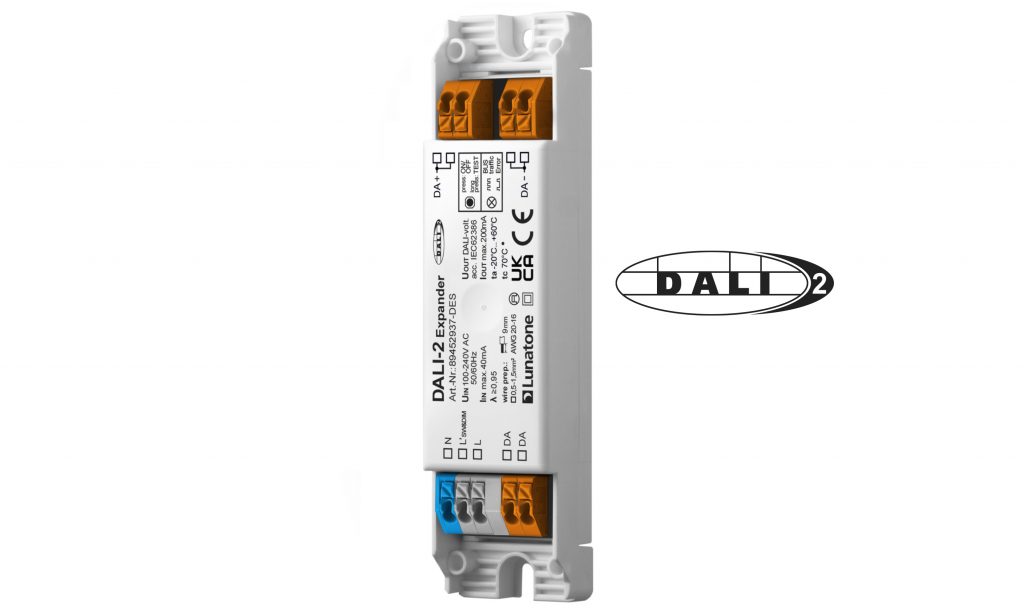

    • Unabhängiges Betriebsgerät (für Deckeneinwurf oder Leuchteneinbau)

Technische Daten:

Typ DALI Expander
Artikelnummer 89453847 89453847-S 89453847-HS
Eingang: L,N
Art des Eingangs Versorgung, Netzspannung
Kennzeichnung Klemmen L, N
Eingangsspannungsbereich 100Vac ... 240Vac 110Vac ... 230Vac
Eingangsstrom max. 40mA (@120Vac), 20mA (@240Vac)
Netzfrequenz 50Hz / 60Hz
Leistungsaufnahme max. 5,3W
Einschalt-Hochlaufzeit 250ms
Eingang: DA, DA
Art des Eingangs DALI-Steuereingang
Kennzeichnung Klemmen DA, DA
Eingangsspannungsbereich 9,5V ... 22,5V
Stromaufnahme DALI 2mA
Eingang: L', N
Art des Eingangs SwitchDim-Steuereingang -
Kennzeichnung Klemmen L‘, N -
Eingangsspannungsbereich 230Vac -
Frequenz Eingangsspannung 50Hz/60Hz -
Steuerimpulslänge min. 40ms -
Steuerimpulslänge langer Tastendruck 500ms -
Ausgang: DA+, DA-
Art des Ausgangs DALI Busversorgung
Kennzeichnung Klemmen DA+, DA-
Ausgangsspannungsbereich 12Vdc ... 20,5Vdc
Garantierter DALI Ausgangsstrom 200mA
Leerlauffest Ja
Kurzschlussfest Ja
Umgebungsbedingungen:
Transport- und Lagertemperatur -20°C ... +75°C
Betriebstemperatur -20°C ... +60°C
Rel. Luftfeuchte 15% ... 90% rH, nicht kondensierend
Allgemeine Daten:
Montage Zwischendeckeneinbau Hutschiene
Max. Bemessungstemperatur 70°C 75°C
Erwartete Lebensdauer 50.000 h
Schutzklasse II
Schutzart (Gehäuse / Klemmen) IP40 / IP20

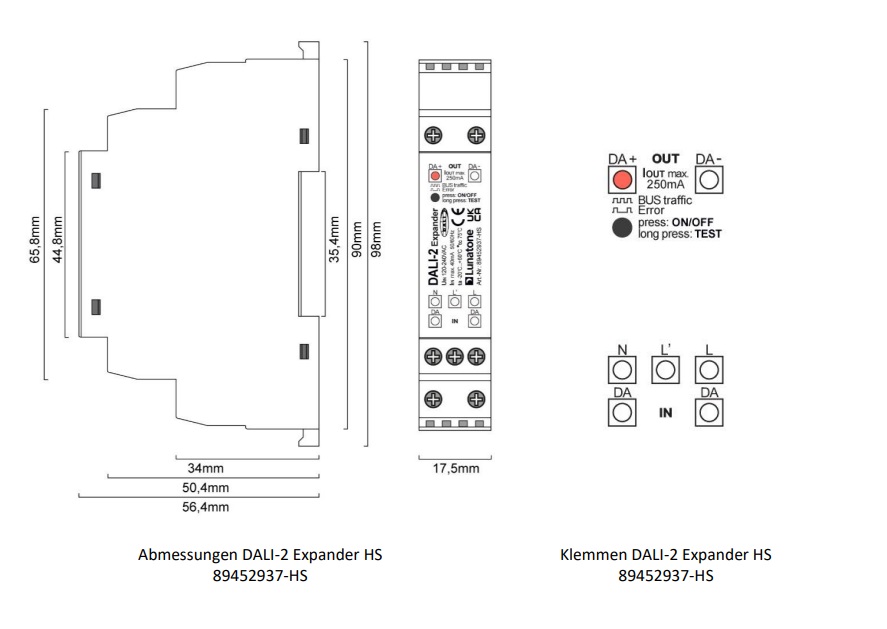

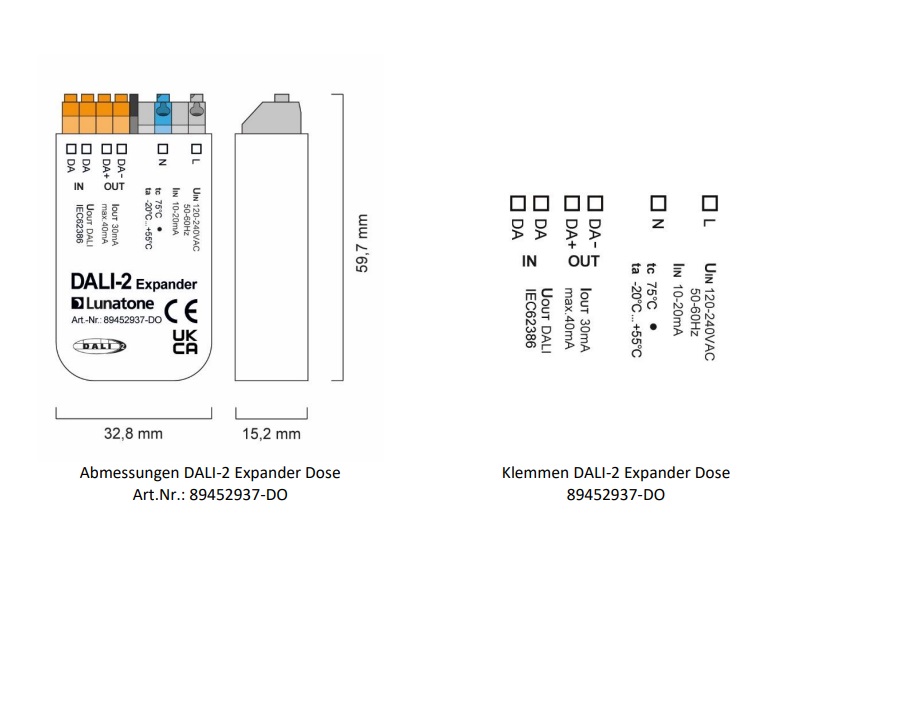

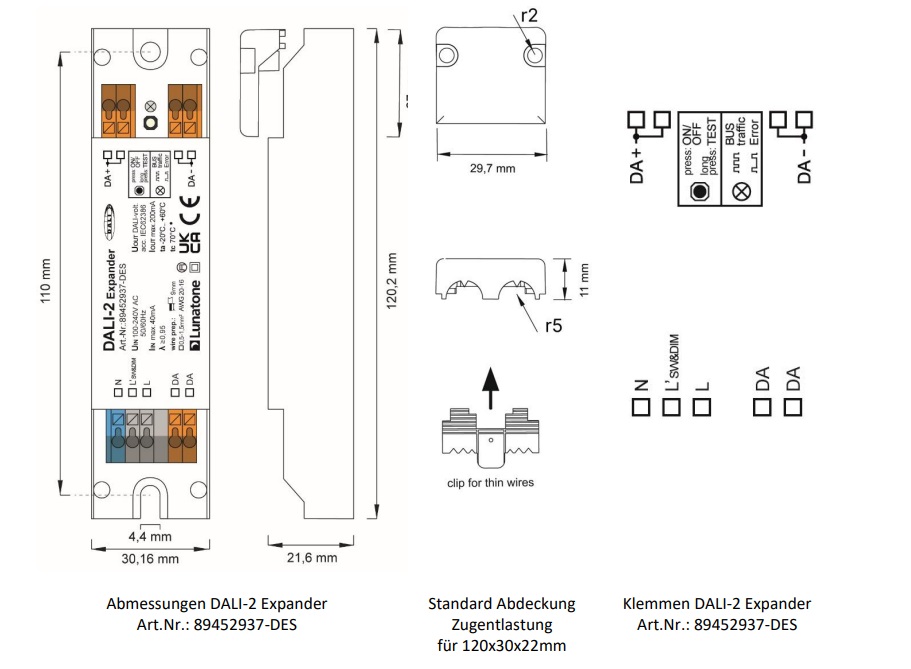

Abmessungen (LxBxH) 120 x 41 x 22 mm 120 x 30 x 22 mm 98 x 17,5 x 56 mm

Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.

Weiterführende Links zu "DALI Expander Einheit 89453847"
Einfache Erweiterungsmöglichkeit eines DALI-Kreises mit integrierter Busversorgung, für... mehr
Merkmale / Tags dieser Produktfamilie. Bitte beachten Sie die Details in der Beschreibung oder im Datenblatt.
Verwendung/IP-Code: IP20 - IP44 (indoor)
Dimmbarkeit/Steuerung: DALI
Bauform/Montage: Deckeneinbau, Deckeneinwurf, Hutschiene
Leistungsbereich: 5 - 20 W
DALI Expander Einheit - Datenblatt
89453847, 89453847-S, 89453847-HS
Lunatone DALI Produkte
Strukturierte Übersicht
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "DALI Expander Einheit 89453847"
Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.
Die Datenschutzbestimmungen habe ich zur Kenntnis genommen.

Die mit einem * markierten Felder sind Pflichtfelder.

DALI Repeatereinheit von Lunatone 86458401 DALI Repeater Einheit zur Erweiterung 86458401
185,89 € *
Artikel-Nr.: 86458401

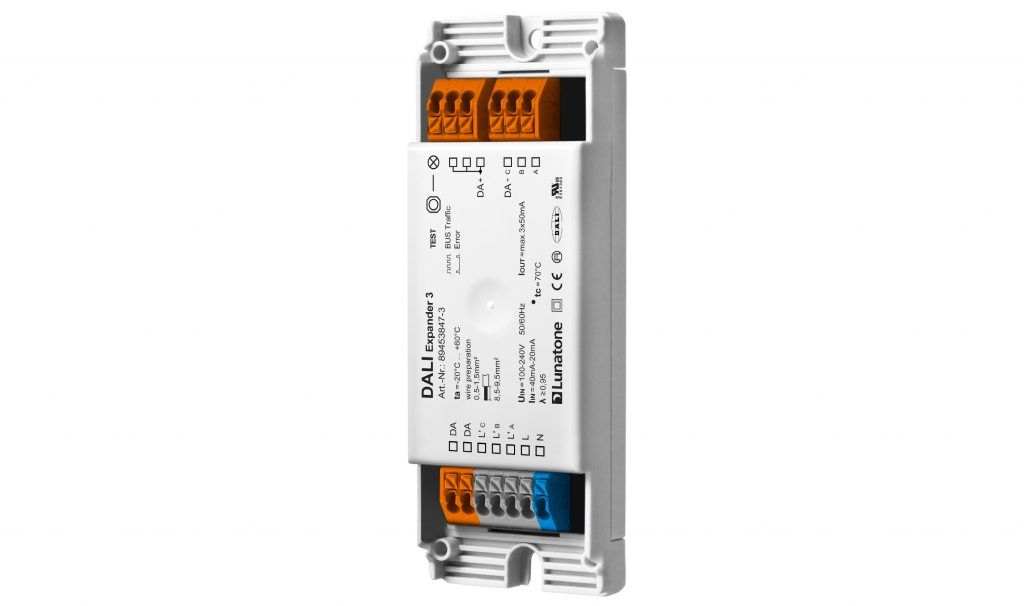

DALI Expander 3 Einheit DALI Expander 3 Einheit
