DALI SCI RS232 Interface bidirektionaler Datenverkehr

182,96 € *
Nettopreis: 153,75 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage*


Stck

Lunatone RS232 Interface bidirektionaler Datenverkehr Modul mit serieller Schnittstelle zur... mehr

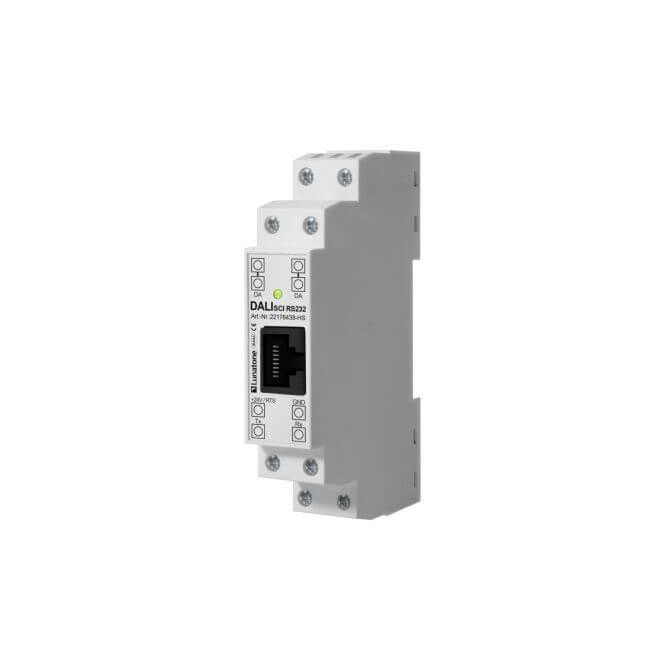

Lunatone RS232 Interface bidirektionaler Datenverkehr


Modul mit serieller Schnittstelle zur Kommunikation mit dem DALI Bus über RS232, mit RJ45 Stecker und Schraubklemmen. Ermöglicht z. B. die Verbindung einer SPS zu einem DALI System über RS232 für eine bidirektionale Datenübertragung. Geeignet für Adressierung, Konfiguration, Satusabfragen und Monitoring.

Überblick:

  • Serielles Schnittstellenmodul zum DALI-System; das Modul ermöglicht die Kommunikation mit DALIKomponenten über RS232
  • Einfaches Anbinden eines PCs oder einer SPS an ein DALI-System
  • bidirektionaler Datenverkehr
  • Adressierung, Konfiguration, Statusabfragen, Monitoring
  • Kollisionserkennung
  • Unterstützung  verschiedener proprietärer DALIProtokollerweiterungen
  • galvanische Trennung
  • Versorgung über den DALI-Bus und die serielle Schnittstelle
  • Doppelt ausgeführte DALI-Klemmen

Elektrische Daten:

typ. Strombedarf DALI 10mA
max. Strombedarf DALI 10mA
SCI-Protokoll
RS232
38400 Baud, 8 Datenbits, keinParitätsbit, 1 Stopbit (38400, 8, n, 1)
Versorgung 6-25V DC
Typ. Strombedarf 5mA
Max. Hochlaufzeit
150ms

Technische Daten:

Lager- und Transporttemperatur  -20°C ... +75°C
Betriebstemperatur -20°C ... +75°C
Schutzklasse IP20
Anschluss RS232 Schraubklemmen (max. 2.5mm²)
RJ45 Buchse
Anschluss DALI max. 2,5 mm²
Montage Hutschiene

Weiteres entnehmen Sie bitte aus unseren Downloads.

Art. Nr. 22176438-HS ersetzt:

  • Art. Nr. 86458525 (DIN-Rail)
  • Art. Nr. 22176438 (DIN-Rail RJ45)
  • Art. Nr. 24166096 (Mouse)
Weiterführende Links zu "DALI SCI RS232 Interface bidirektionaler Datenverkehr"
Schnittstelle zur Kommunikation zwischen PC (oder einer SPS) und Modulen in einem DALI-Lichtsystem mehr
Merkmale / Tags dieser Produktfamilie. Bitte beachten Sie die Details in der Beschreibung oder im Datenblatt.
Verwendung/IP-Code: IP20 - IP44 (indoor)
Dimmbarkeit/Steuerung: DALI, DALI2, RS232
Datenblatt zu 22176438-HS
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "DALI SCI RS232 Interface bidirektionaler Datenverkehr"
22.10.2020

Einfache Einrichtung.

Das Interface läßt sich problemlos mit dem Cockpit zur Konfiguration eines DALI-Systems nutzen. Auch die Nutzung via RPi o.ä. klappt problemlos (Pegelwandler nicht vergessen ;-) Letzteres ist für mich der Hautpanwendungszweck.
