DC Mini Jolly LC

Varianten ab 34,75 € *
Nettopreis: 29,20 €

inkl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Typ:


Stck

DC Mini Jolly LC  1-10V & Push - Konstantstromquelle 100mA - 380mA, dimmbar Der TCI... mehr

DC Mini Jolly LC  1-10V & Push - Konstantstromquelle 100mA - 380mA, dimmbar

Der TCI Treiber 123401 (Nachfolger des 122401) Low Current mit 20 Watt kann via Dip-Schalter in 8 Stufen von 100mA bis 380mA Konstantstrom betrieben werden. Zusätzlich steht eine Dip-Schalter Position zum Betrieb mit 24 Volt Konstantspannung zur Verfügung (nur 123401).
Dimmung über 1-10V & Push-Button-Funktion (Taster-Betrieb).
Das Modell 151401 (BI) verfügt zusätzlich noch über die Möglichkeit der AM-Dimmung.

  • Multi-Strom, bzw. Multi-Spannungskonverter - universell einsetzbar.
  • Flicker ( Output Ripple ) <= 3%

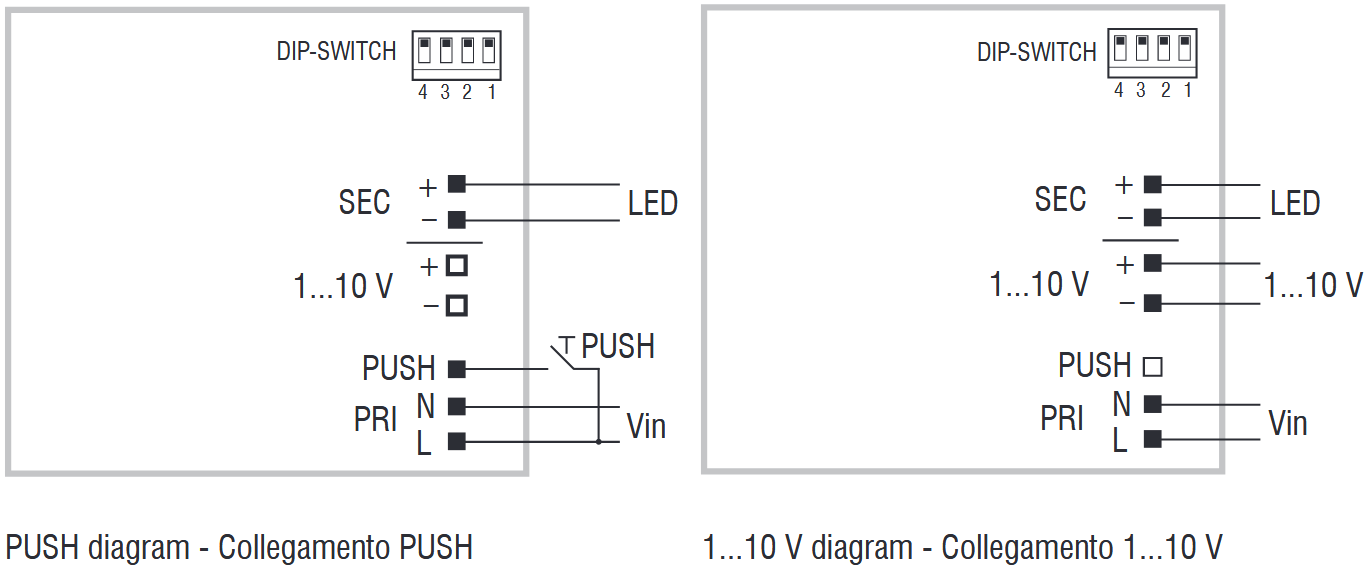

  • Ansteuerung über 1-10V Schnittstelle oder Taster.
  • Ein/Aus mittels kurzem Tastendruck, Veränderung der Helligkeit über gehaltenem Taster.

 TCI 123401 und der 151401 sind geschützt gegen:

  • Überhitzen
  • Kurzschluss
  • Netzüberspannung
  • Überlast
  • Schutzklasse II gegen elektrischen Schlag

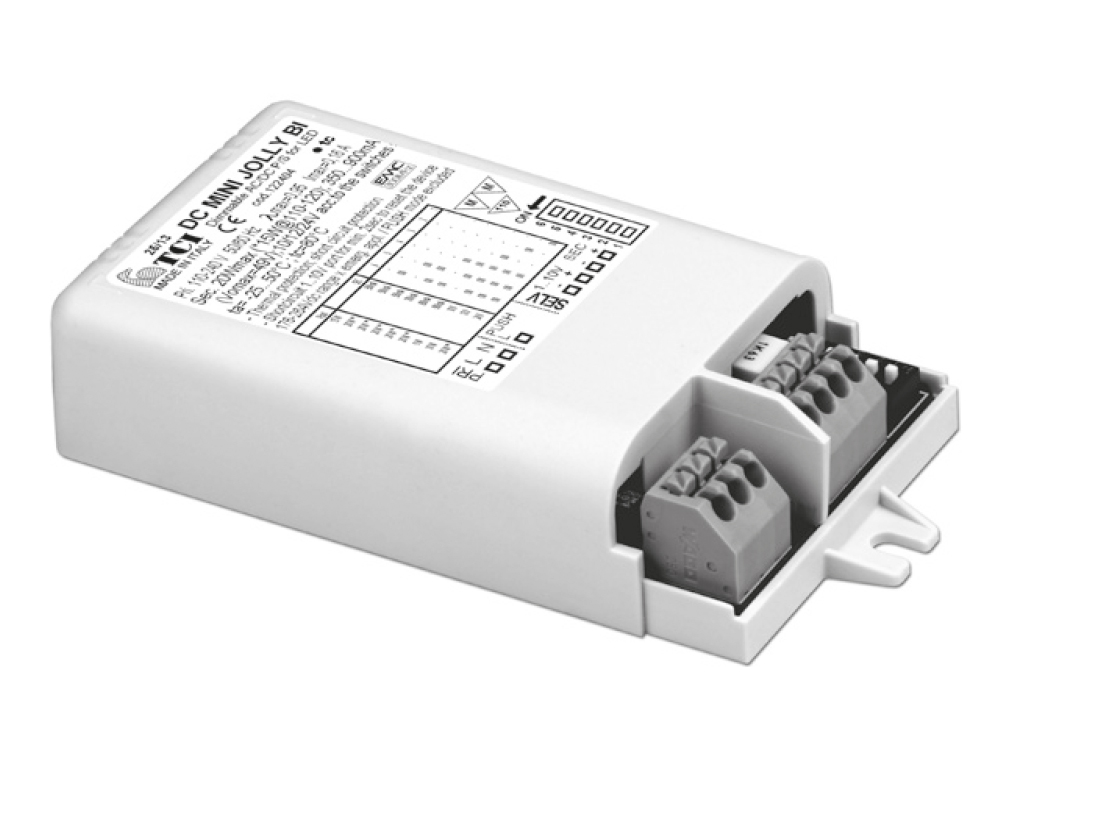

Built in Version (TCI 123401BI, 151401BI):

  • Veränderte Bauform
  • Ideal für Geräteeinbau
  • Geeignet für Beleuchtungseinrichtungen der Schutzklasse I und II

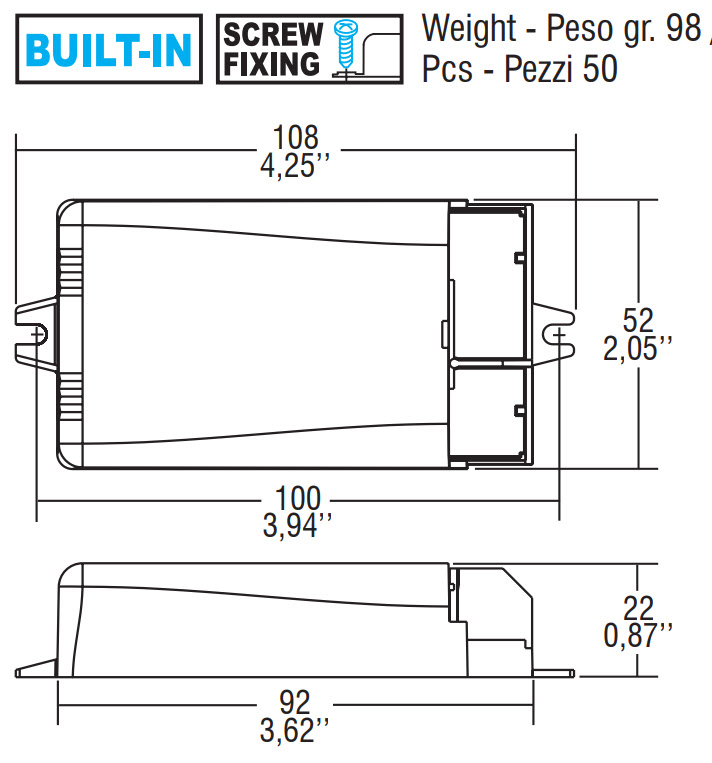

Version TCI 123401BI und TCI 151401BI ist für Built-in Verwendung. (ohne Zugentlastung und Klemmenabdeckung)

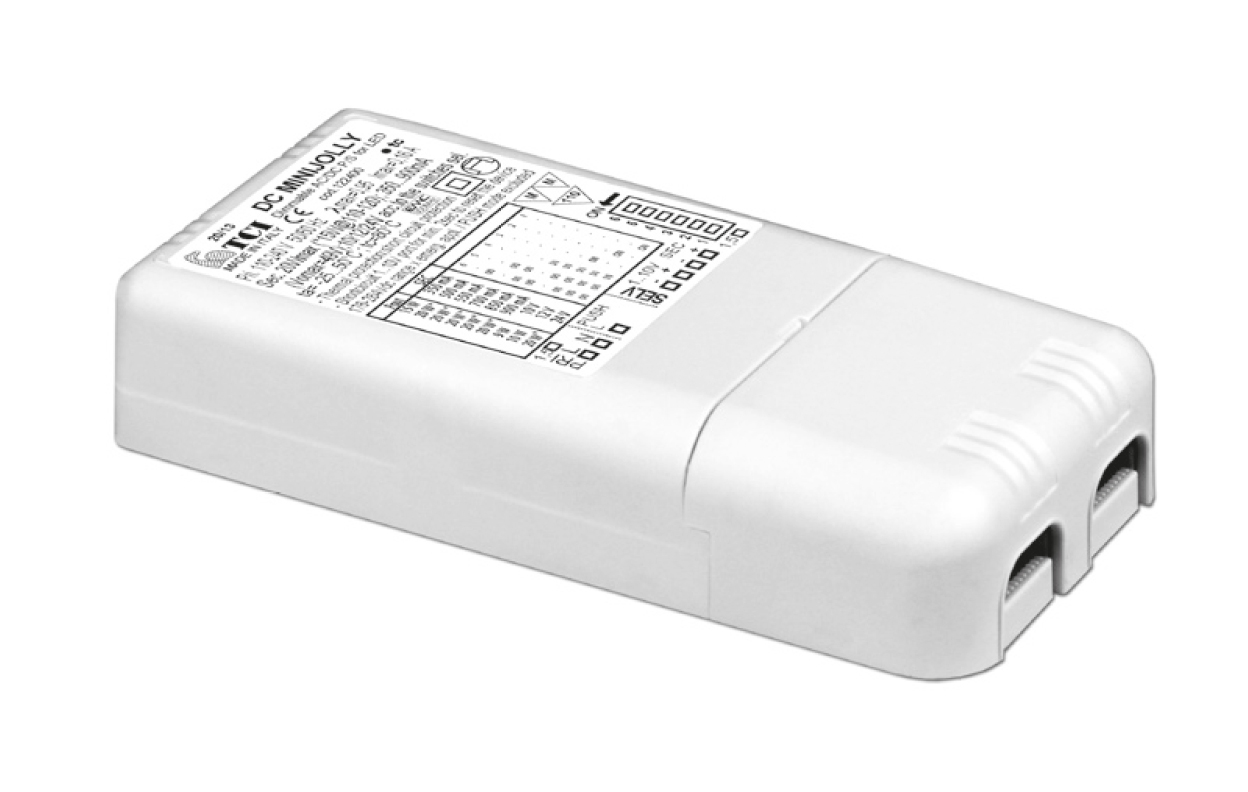

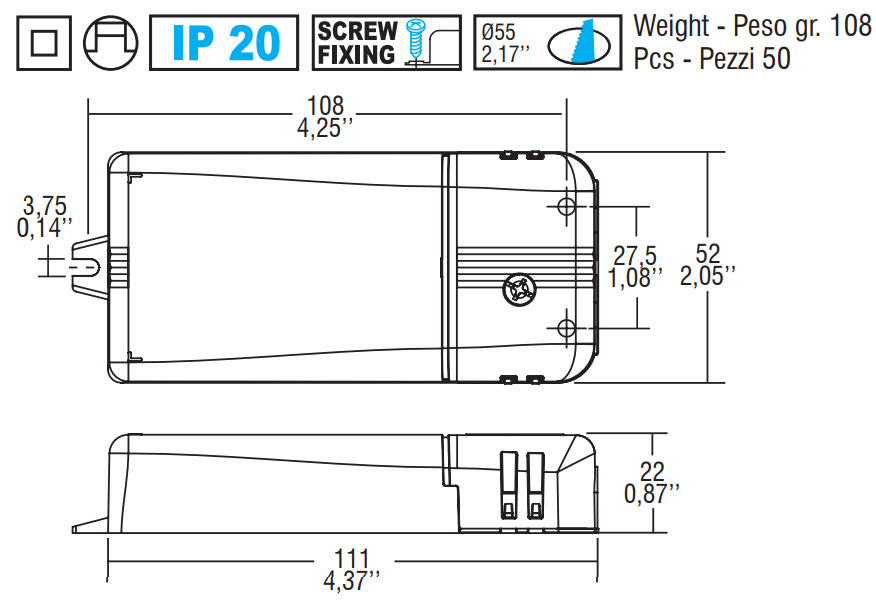

Version TCI 123401 und TCI 151401 besitzt eine Klemmenabdeckung incl. Zugentlastung

Konstantstromquelle 100mA DC Mini Jolly LC DALI TCI Dimmbar über 1-10V und Push Button für MinijollyTCI treiber labels

Dipschalterübersicht mit Leistung, Strom und max. Spannung (TCI 123401/ TCI 123401BI)

Dip-SW Leistung Spg. sek Strom sek # LED
Stellung 1 5,3 W 20...53 V 100mA const. max. 15
Stellung 2 7,5 W 10...53 V 140mA const. max. 15
Stellung 3 9,5 W 2...53 V 180mA const. max. 15
Stellung 4 12 W 2...53 V 220mA const. max. 15
Stellung 5 14 W 2...53 V 260mA const. max. 15
Stellung 6 16 W 2...53 V 300mA const. max. 15
Stellung 7 18 W 2...53 V 340mA const. max. 15
Stellung 8 20 W 2...53 V 380mA const. max. 15
Stellung 9 9 W 24 V const. 380mA max -


Dipschalterübersicht mit Leistung, Strom und max. Spannung (TCI 151401/ TCI 151401BI)

Dip-SW Leistung Spg. sek Strom sek # LED
Stellung 1 5,4 W 20...54 V 100mA const. max. 15
Stellung 2 6,4 W 20...54 V 120mA const. max. 15
Stellung 3 7,5 W 10...53 V 140mA const. max. 15
Stellung 4 8,5 W 2...53 V 160mA const. max. 15
Stellung 5 9,5 W 2...53 V 180mA const. max. 15
Stellung 6 10,6 W 2...53 V 200mA const. max. 15
Stellung 7 12 W 2...53 V 220mA const. max. 15
Stellung 8 12,5 W 2...53 V 240mA const. max. 15
Stellung 9 14 W 2...53 V 260mA const. max. 15
Stellung 10 15 W 2...53 V 280mA const. max. 15
Stellung 11 16 W 2...52,5 V 300mA const. max. 15
Stellung 12 17 W 2...52 V 320mA const. max. 15
Stellung 13 18 W 2...52 V 340mA const. max. 15
Stellung 14 19 W 2...52 V 360mA const. max. 15
Stellung 15 20 W 2...52 V 380mA max max. 15


Wirkungsgrad des 1-10V & Push LED Treibers in Abhängigkeit der Leistung: >89%

Funktionen zum TCIAM Dimmung
Taster und Installationsmaterial sind nicht im Lieferumfang enthalten

Ausführliche Beschreibung der Konstantstromquelle entnehmen Sie bitte dem Datenblatt.

Weiterführende Links zu "DC Mini Jolly LC"
LED Treiber LC für kleine Ströme 100, 140,180, 220, 260, 300, 340, 380 mA über... mehr
Merkmale / Tags dieser Produktfamilie. Bitte beachten Sie die Details in der Beschreibung oder im Datenblatt.
Konstantstrom: 0,1A, 0,3A, 0,14A, 0,18A, 0,22A, 0,26A, 0,34A, 0,38A
Leistungsbereich: 5 - 20 W
Dimmbarkeit/Steuerung: 0/1..10V, Linear/AM, Tast-Dimmen
#Kategoriefilter: LED-Treiber-alles mit CC
Datenblatt 151401 MiniJolly
Datenblatt MiniJolly LC20
Konstantstromquelle 300mA, 100mA, 140mA, 180mA, 220mA, 260mA, 340mA, 380mA
