LED-Treiber 50W dimmbar - Maxi Jolly SV Zigbee 3

79,19 € *
Nettopreis: 66,55 €
Menge Stückpreis
bis 9 79,19 € * ( 66,55 € Netto )
ab 10 89,54 € * ( 75,24 € Netto )
ab 20 84,82 € * ( 71,28 € Netto )
ab 50 80,11 € * ( 67,32 € Netto )
ab 100 75,40 € * ( 63,36 € Netto )

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage*


Stck

LED-Treiber 50W - drahtlos dimmbar mit Dip-Schalter Dies ist ein Gleichstrom-LED-Treiber von... mehr

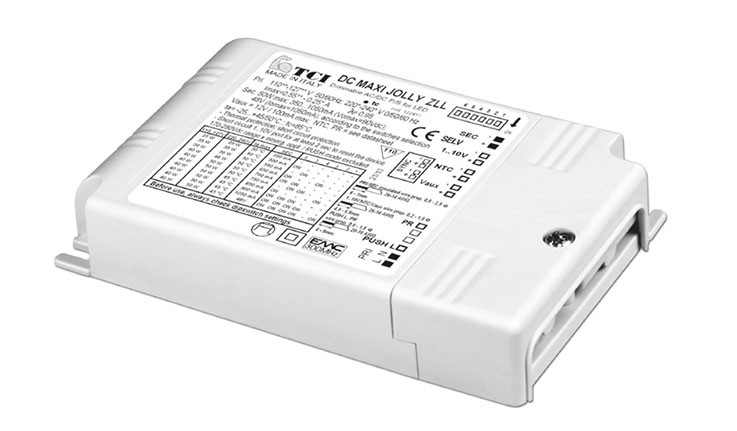

LED-Treiber 50W - drahtlos dimmbar mit Dip-Schalter

Dies ist ein Gleichstrom-LED-Treiber von TCI, der mit einem integrierten drahtlosen ZIGBEE-Modul dimmbar ist.
Nachfolger des TCI 122572.
Wählbarer Konstantstrom, Konstantspannung über Dip-Schalter. Der dimmbare LED-Treiber ist per Tastendruck (Push-Button) steuerbar.
Ein- / Ausschalten durch kurzes Drücken. Die Helligkeit kann durch einen längeren Druck geändert werden.
Verfügbar als reiner AM / Linearregler für flimmerfreies Dimmen im Bereich von 100% - 25%.

Eigenschaften des LED-Treibers:

  • Multipower Treiber wird mit Dip-Schalter für die Auswahl des Ausgangsstroms geliefert mit integriertem kabellosem ZIGBEE-Modul
  • IP 20 unabhängiger Treiber für die Innenanwendung
  • Klasse II Absicherung gegen Stromschlag bei direktem oder indirektem Kontakt
  • Aktive Leistungsfaktor Korrektur
  • Analogeingang (NTC) zum Anschluss eines Thermosensors
  • Zusätzlicher Ausgang für 12 V max. 100 mA
  • Stromregulierung ±5 % einschließlich Temperaturkurve
  • Ein- und Ausgabeklemmleiste auf derselben Seite (Kabelquerschnitt bis zu 2,5 mm2 / AWG13).
  • Klemmschrauben an Primär- und Sekundärkreisen für Kabel mit Durchmesser: min. 3 mm - max. 8 mm.
  • Schutz:
    • gegen Überhitzung und Kurzschlüsse;
    • gegen Netzspannungsspitzen;
    • gegen Überlastung.
  • Thermischer Schutz = C.5.a.
  • Flicker ( Output Ripple ) <= 3%

Ripple freeAm dimmungZigbee logo, push, konstantstromTCI labels, Selv 120V
DIP-Switch Leistung Spg. sek Strom sek
Stellung 1 18,5W 10...53V 350mA konst.
Stellung 2 21W 10...53V 400mA konst.
Stellung 3 23,5W 10...53V 450mA konst.
Stellung 4 26,5W 10...53V 500mA konst.
Stellung 5 29W 10...53V 550mA konst.
Stellung 6 31,5W 10...53V 600mA konst.
Stellung 7 34,5W 10...53V 650mA konst.
Stellung 8 37W 10...53V 700mA konst.
Stellung 9 39,5W 10...53V 750mA konst.
Stellung 10 42W 10...53V 800mA konst.
Stellung 11 45W 10...53V 850mA konst.
Stellung 12 47,5W 10...53V 900mA konst.
Stellung 13 50W 10...52V 950mA konst.
Stellung 14 50W 10...50V 1A konst
Stellung 15 50W 10...48V 1,05A konst.
Stellung 16 50W 10...45V 1,1A konst.
Stellung 17 50W 10...43V 1,15A konst.
Stellung 18 50W 10...41V 1,2A konst.
Wirkungsgrad in Abhängigkeit der Leistung: >92
TCI Funktionen  IP20

Funktionsweise:

  • Lichtregulierung 0/1 - 100 % mittels PUSH-Funktion und Standard-ZIGBEE-Geräten für das ZIGBEE-integrierte WIRELESS-Modul.
  • (3) Entwickelt für die Arbeit mit ZIGBEE-Systemen.
  • Komplette AM DIMMUNG: 1-100%.
  • Lichtregulierung 0/0,5 - 100 % mittels PUSH-Funktion (Netzspannung):
    • Ein kurzer Druck zum Ein- und Ausschalten;
    • Ein längerer Druck, um die Lichtintensität zu erhöhen oder zu verringern;
    • Die Regulierung stoppt automatisch bei Mindest- und Höchstwerten.
    • Lassen Sie den Druckknopf los und geben Sie den gewünschten Befehl für einen weiteren Einschalt- oder Ausschaltbefehl erneut ein;
    • Speicherung des Dimmwerts bei Netzwiederkehr;
  • Möglichkeit, die PUSH-Funktion für 4/5 Treiber zu verwenden.

Inbetriebnahme der TCI Zigbee-Geräte wie folgt:

Schritt 1: In der Hue-App auf "Leuchten suchen" gehen
Schritt 2: TCI Zigbee Gerät an 230V schalten
Gerät sollte dann nach kurzer Zeit gefunden werden.
Überprüfen Sie den Signalpegel und die Reichweite, wenn sich das Modul in der Nähe von Metalloberflächen oder sich in einem Metallgehäuse befindet.

Anmerkung aus eigener Erfahrung LEDclusive.de:
Wir haben die TCI-Module erfolgreich mit Philips Hue Bridge getestet und folgende Erfahrung gemacht.
Befolgt man obige Reihenfolge der Inbetriebnahme, wird das Gerät sofort unter "Lampeneinstellungen" erkannt.
Geht dabei jedoch etwas schief, empfehlen wir einen Reset.
Dieser ist gemäß der Beschriftung durchzuführen. Die Einhaltung der Zeitsequenzen sind kritisch. Wir verwenden hierzu ein Sekundentakt-Metronom.
Nach erfolgreichem Reset geht ein angeschlossenes LED-Modul kurz aus und wieder an.

Mehr Informationen bezüglich des TCI Maxi Jolly SV Zigbee 3 finden Sie im Datenblatt im Dowload-Tab.

Weiterführende Links zu "LED-Treiber 50W dimmbar - Maxi Jolly SV Zigbee 3"
LED-Treiber 50W linear (AM) dimmbar. Integriertes drahtloses Zigbee-Modul. Einstellbare Ströme... mehr
Eigenschaften der Produktfamilie. Details zu Varianten finden Sie in der Beschreibung.
Konstantstrom: 1,05A, 1,2A, 1A, 350mA, 400mA, 450mA, 500mA, 550mA, 600mA, 650mA, 700mA, 750mA, 800mA, 850mA, 900mA
Leistung: 20W, 25W, 30W, 32W, 34W, 38W, 40W, 42W, 45W, 50W
Dimmbarkeit/Steuerung: Funk allg., Linear/AM, Tast-Dimmen, Zigbee
Datenblatt Maxi Jolly SV ZB 3
