Lunatone DALI RM8/16 – DALI-Interface 1–10 V / PWM mit Relais

Lunatone DALI RM8/16 – DALI Interface mit Relais, PWM bzw. 1–10 V Ausgang

Die Lunatone DALI RM8/16 Module sind DALI-Schnittstellenmodule zur Ansteuerung von elektronischen Vorschaltgeräten (EVG) mit PWM- oder 1–10 V-Steuereingang. Zusätzlich verfügen alle Varianten über ein integriertes Schaltrelais, mit dem die Leistungsversorgung der angeschlossenen Lasten direkt geschaltet werden kann.

• DALI-Interface zur Ansteuerung von EVGs mit PWM- oder 1–10 V-Steuereingang
• Integriertes Relais zum zusätzlichen Ein- und Ausschalten der EVG-Leistungsversorgung
• PWM-Varianten mit besonders störsicherer analoger Signalübertragung
• Geeignet für PWM-gesteuerte LED-Treiber (z. B. Meanwell HLG, HLN, NPF, LPF)
• Variante mit Analogausgang (1–10 V) inklusive automatischer Ausgangskalibrierung
• Umwandlung des DALI 8-Bit Direct ArcPower Levels in PWM (0–100 %) oder 1–10 V
• DALI Device Type 5 (DT5) kompatibel – lineare oder logarithmische Dimmkennlinie
• PWM-Varianten mit umschaltbarem Ausgangsbereich (0–100 % oder 10–100 %)
• Geeignet für mehrere Verbraucher (Steuerstrom bis 2 mA)
• RM16-Varianten für hohe Einschaltstromspitzen bis 160 A
• Versorgung direkt über den DALI-Bus – keine zusätzliche Spannungsversorgung notwendig
• DALI-Adresse, Gruppen- und Szenenzuordnung möglich
• Galvanische Trennung zwischen DALI-Eingang und Steuer-/Analogausgang

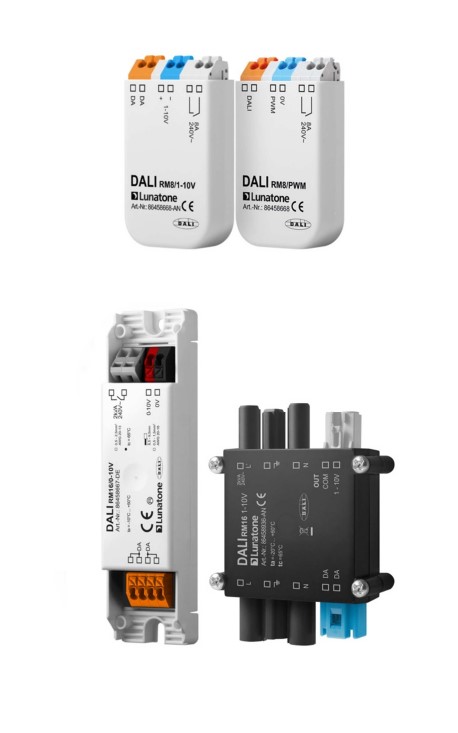

Variantenbeschreibung

• DALI RM8 PWM: PWM-Ausgang (0–100 %, 14 Bit, 488 Hz) mit Relais bis 1000 VA – ideal für PWM-fähige LED-Treiber
• DALI RM8 1–10 V: Analoger 1–10 V-Ausgang mit automatischer Kalibrierung – für klassische 1–10 V EVGs
• DALI RM16 1–10 V: Hochleistungsvariante mit Relais bis 2000 VA und hohen Einschaltstromspitzen
• DALI RM16 0–10 V PWM-DE: PWM-Ausgang mit Hochleistungsrelais für professionelle Anwendungen und Deckeneinwurf

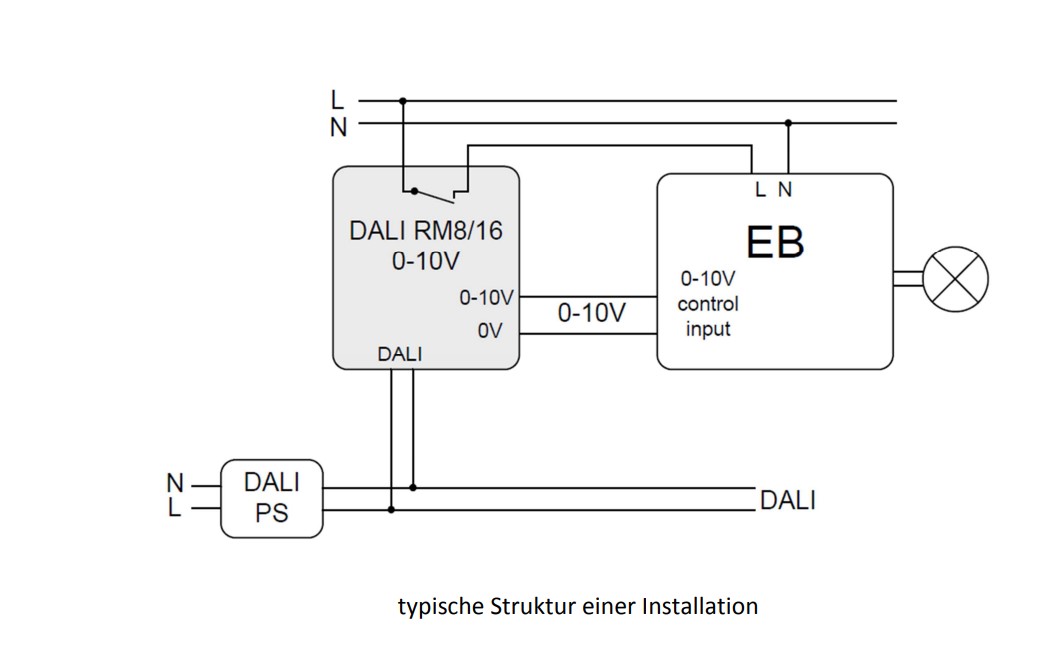

Anschluss

Das Modul wird direkt am DALI-Bus angeschlossen und benötigt keine zusätzliche Versorgung, da es direkt über den Bus gespeist wird (Stromaufnahme je nach Typ 3 mA bis 4,2 mA). Der Anschluss an die DALI-Klemmen ist polungsunabhängig.

PWM-Varianten können Steuerströme bis 2 mA aufnehmen, die analoge 1–10 V Variante bis 1 mA. Die Relais der RM8-Module sind für eine Dauerleistung von 1000 VA ausgelegt, die RM16-Varianten für 2000 VA und hohe Einschaltstromspitzen bis 160 A. Die Anschlussklemmen sind für Leiterquerschnitte von 0,5–1,5 mm² ausgeführt.

Funktion

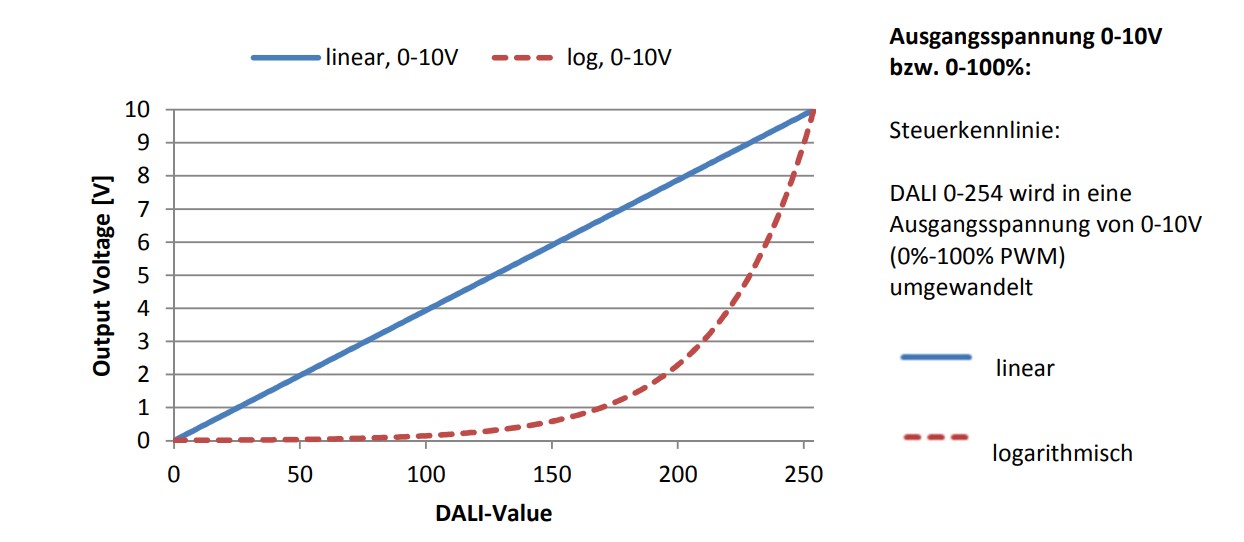

Das Interface wandelt den DALI-Dimmwert (0–254) in ein PWM-Signal oder eine analoge Ausgangsspannung um. Ab Firmware 2.0 wird Device Type 5 unterstützt, wodurch eine lineare oder logarithmische Steuerkennlinie zur Verfügung steht.

Der Relaiskontakt ist direkt an den Dimmwert gekoppelt: Dimmwert 0 → Relais AUS, Dimmwert ≥ 1 → Relais EIN. So kann beim Ausschalten die angeschlossene Last vollständig vom Netz getrennt werden.

Im System-Fehlerfall wird am Ausgang 100 % (10 V) ausgegeben. Der aktuelle Relaiszustand bleibt erhalten. Abhängig von der Firmware-Version kann das Relais über das System Failure Level gezielt ein- oder ausgeschaltet werden.

DALI-Befehlssatz

Die Module entsprechen den Normen IEC 62386-102 (DALI Control Gear) und IEC 62386-206 (Device Type 5). Neuere Firmware-Versionen unterstützen zusätzlich den DALI-2-Befehl GOTO LAST ACTIVE LEVEL.

Auto Calibration Mode

Die Variante DALI RM8 1–10 V verfügt über eine automatische Ausgangskalibrierung. Nach dem Einschalten werden die gespeicherten Kalibrierwerte überprüft. Falls erforderlich, wird eine Neukalibrierung durchgeführt (Dauer bis zu 2 Minuten).

Die Kalibrierung kann über die DALI Cockpit Software deaktiviert oder manuell gestartet werden. Während der Kalibrierung reagiert das Gerät nicht auf Dimmbefehle.

Weitere Informationen, Datenblätter und Software finden Sie im Download-Tab.
