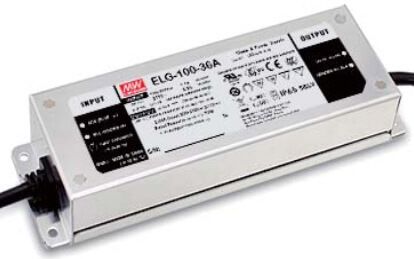

Meanwell ELG-100 Netzteil

ab 33,41 € *
Nettopreis: 28,80 €

inkl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Spannung:

Type:


Stck

  • ELG-100-24-A
  • ELG-100-24A-3Y
  • 0.83 kg
  • MEAN WELL
Meanwell ELG-100-xx"Typ" Die Meanwell ELG-100 Serie beinhaltet Netzteile, die sowohl als... mehr

Meanwell ELG-100-xx"Typ"

Die Meanwell ELG-100 Serie beinhaltet Netzteile, die sowohl als Konstantspannungsquelle wie auch als Konstantstromquelle dienen.
Bei einer Ausgangsleitung von 100 Watt und Ausgangsspannungen von 24V bis 54V können verschiedenste LED Anwendungen wie Straßen-, Hallen-, und Architekturbeleuchtungen realisiert werden.
Durch das Metallgehäuse und die Schutzart IP65/IP67 ist der Einsatz für Innen- und Außenbereiche im Temperaturbereich von -40°C bis 85°C möglich.
Je nach Typ kann die angeschlossene LED Beleuchtung über 0...10V, PWM Signal, Poti oder DALI Schnittstelle gedimmt werden.

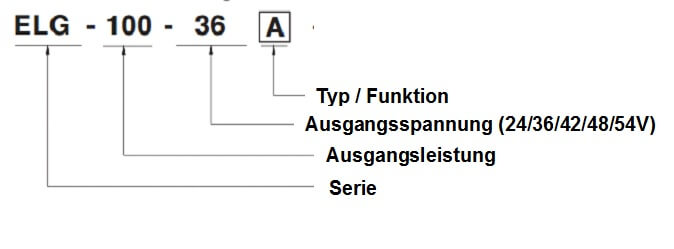

Modellbezeichnung der ELG Serie:

Model Codierung:

Model Codierung ELG 100

Eigenschaften (Typ abhängig):

  • 5 Jahre Herstellergarantie
  • Schutz gegen Kurzschluss, Überspannung/Überstrom und Überlastung (Temperaturschutz)
  • Universeller Wechselspannungseingang: 100V bis 305V AC
  • Eingebauter PFC-Schaltkreis
  • Wirkungsgrad bis zu 91%
  • IP65/IP67 Schutz für Außen-Installationen
  • Typ HL für Verwendung gemäß Class I Zone 2 (Gase und Dämpfe)
  • Standby Leistung kleiner 0,5W
  • Entspricht weltweiten Standards für Beleuchtung

Ausführung ELG-100-Typ -xx"-"(Blank):

  • Ausgangs- strom und - spannung festgelegt
  • IP67-Schutz für Innen- und Außenanwendungen

Ausführung ELG-100-Typ -xx"A":

  • Internes Potentiometer zum Fein-Einstellen der Ausgangsspannung
  • Internes Potentiometer zur Justage des max. Stromes (Strombegrenzung)
  • IP65, für Innen- und Außenanwendungen

Ausführung ELG-100-Typ -xx"B":

  • Konstantstromregelung über 0-10V oder PWM-Eingang, sowie ext. Potentiometer
  • IP67-Schutz für Innen- und Außenanwendungen

Ausführung ELG-100-Typ -xx"AB":

  • Beinhaltet alle Funktionen von "Typ A" und "Typ B"

Ausführung ELG-100-Typ -xx"DA":

  • Lichtsteuerung über DALI Protokoll
  • IP67, für Innen- und Außenanwendungen

Wir liefern alle ELG-Geräte grundsätzlich nur mit 3-adriger AC-Leitung aus (-3Y).
(Die Ausführung mit zweiadriger Primärzuleitung und PE am Gehäuse halten wir für nicht praktikabel.)

Technische Daten zum Meanwell Netzteil ELG

Eingang 100 - 305 VAC  / 142 - 431 VDC 47 - 63 Hz
Ausgang und Betriebsparameter Typabhängig, siehe Datenblatt
Leistung 70 - 96W (Spannungsabhängig, siehe Datenblatt)
Bauform ELG
Lebensdauer > 50.000 h
Maße (LxBxH) 199mm x 63mm x 35,5mm

Weitere technische Daten entnehmen Sie bitte dem Datenblatt unter "DOWNLOADS"
Auf Anfrage bieten wir Ihnen auch andere Ausführungen und Spannungen an.

Weiterführende Links zu "Meanwell ELG-100 Netzteil"
ELG-100 Netzteil  Konstantstrom- und Konstantspannungsnetzteil. Dimmbar via 0-10V, Poti,... mehr
Eigenschaften der Produktfamilie. Details zu Varianten finden Sie in der Beschreibung.
Konstantspannung: 24V
Verwendung: IP65/67 (Outdoor)
Leistung: 72W, 75W, 80W, 90W, 100W
Dimmbarkeit/Steuerung: 0/1..10V, DALI, PWM
Konstantstrom: 2,1A, 2,4A, 4,0A
Datenblatt Meanwell ELG 100
Meanwell Installationsanleitung
