wDALI-2 Extra Long Range wireless Bridge

Funkbrücken-Modul mit extra langer Reichweite zum drahtlosen Verbinden von räumlich getrennten DALI Linien über Funk

Die wDALI-2 Bluetooth 5 Funkbrücke ermöglicht es, räumlich getrennte DALI Linien über eine extra lange Reichweite drahtlos zu verknüpfen und so eine nahtlose Integration und Steuerung Ihrer Beleuchtungssysteme zu gewährleisten.

Die extra große Reichweite der Funkverbindung beträgt bis zu 1km im freien Feld und in Gebäuden je nach Bauweise 100 bis 500m. Sollten Ihnen auch geringere Reichweiten ausreichen, bietet sich der "kleinen Bruder" die wDALI-2 wireless Bridge an, zu finden unter ähnliche Artikel.

Gerade dort wo DALI Steuerungen realisiert werden sollen, ohne lange Kabelleitungen für den DALI-Bus verlegen zu müssen, ist das System ideal anwendbar, z.B. Sportplatzbeleuchtung, Gartenbeleuchtung, Garagentore, usw. Die Steuerung von Einzelgeräten und die Abfrage von Fehlerzuständen (z.B. Lampenfehler) wird unterstützt. Gegenüber anderen Funksystemen bietet dieses System den Vorteil auch in Gebäuden eine größere Reichweite erzielen zu können. Abgelegene Bereiche können somit einfach angebunden werden. Zusätzliche FunkRepeater oder Mesh-Erweiterungen können entfallen.

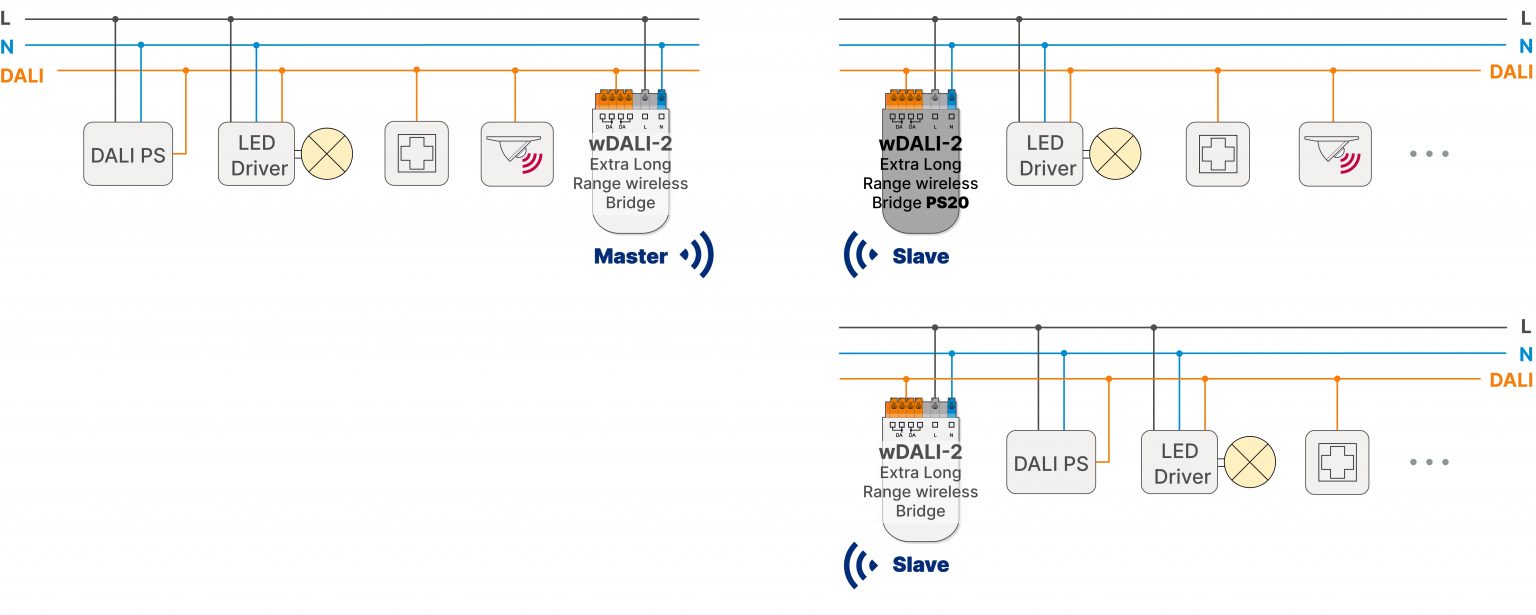

Dank der bidirektionalen Funkverbindung ist es möglich, die Steuerung und Abfrage von Geräten in Haupt- und Sub-DALI-Linien durchzuführen. Die Konfiguration der Funkverbindung erfolgt mühelos über die benutzerfreundliche DALI Cockpit PC Software. Das Gerät, welches mit dem DALI Cockpit verbunden ist, kann in den Master Modus gesetzt werden und sucht über Funk alle weiteren Module (Slaves) in seiner Reichweite. Die Slaves können anschließend per Cockpit dem Master zugewiesen werden. Nach der Zuordnung können DALI Geräte in den Slave-DALI-Linien über die eingerichtete wDALI-2 Funkbrücke adressiert und konfiguriert werden.

Die wDALI-2 Funkbrücke bietet flexible Betriebsmodi, die es Ihnen ermöglichen, entweder als Master oder Slave zu fungieren. Ein Master-Gerät kann problemlos Verbindungen zu mehreren Slaves (bis zu 20) herstellen, was es Ihnen ermöglicht, mehrere DALI-Subkreise anzuschließen und zu steuern.

Version mit DALI Busversorgung (Art. Nr 86452785-PS) liefert 20mA für bis zu 10 Standard DALI Betriebsgeräte.

• Die bidirektionale Verbindung ermöglicht Steuerung und Abfragen von Geräten (Einzel Adressen, Gruppen, Broadcast)
• Synchrone Lichtsteuerung (keine Zeitverzögerung)
• Einstellbarer Betriebsmodus als Master oder Slave
• Ein Master kann zu mehreren Slaves (bis zu 20) Verbindung aufnehmen– es können so bis zu 20 DALI Subkreise angebunden werden
• Die Geräte auf den Sub-Linien können per Funk über den Master adressiert und konfiguriert werden.
• extra große Reichweite der Funkverbindung bis zu 1 km im freien Feld, in Gebäuden je nach Bauweise 100m bis 500 m
• Einfache Konfiguration mittels DALI Cockpit und DALI USB Interface
• Unterstützung von DALI-2 Steuerbefehlen
• 86452785 wird vom DALI Kreis versorgt
• Version mit Busversorgung 89453348-PS stellt eine DALI Busversorgung (20mA) zur Verfügung (für bis zu 10 Standard DALI Geräte)
• Doppelte Ausführung der DALI Klemmen zum einfachen Durchschleifen der Busverbindung

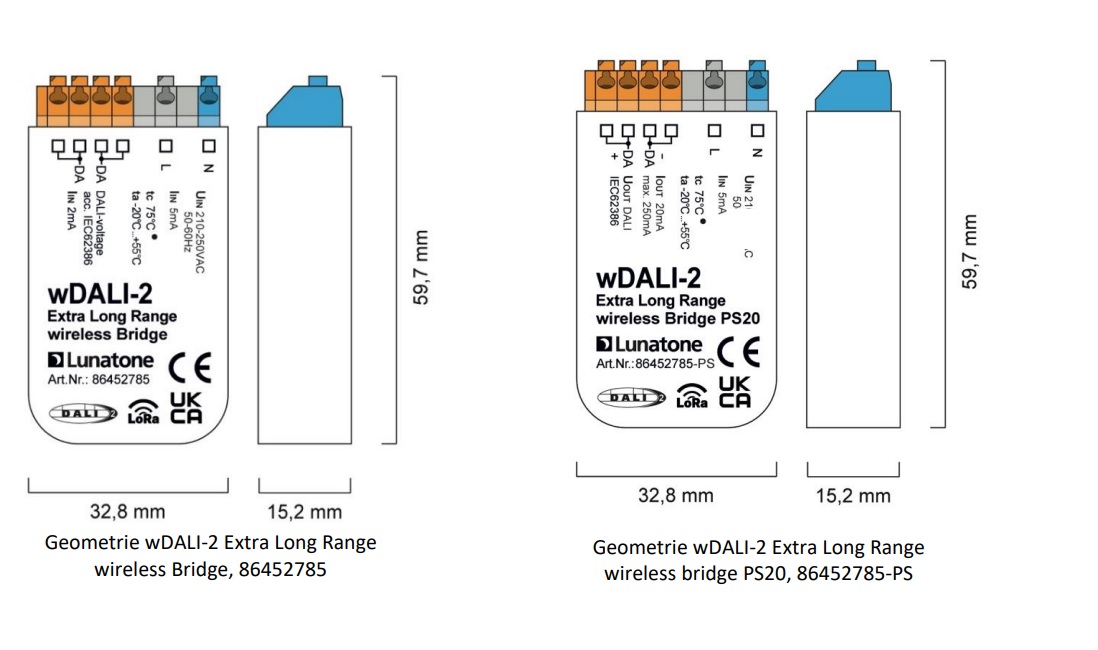

Spezifikation wDALI-2 Extra Long Range wireless Bridge

Weitere Technische Daten sowie Informationen zur Installation und Einrichtung finden Sie im Datenblatt unter Downloads.
