Zigbee Wireless ZB3 DALI Konverter - TCI 122553

Umwandler Zigbee ZB3 - DALI / 1-10V |  122553 Mini ZB Interface

Diese Schnittstelle wandelt ein WIRELESS ZIGBEE ZB3 -Signal in ein DALI(1) oder ein 0/1 … 10 V-Signal um.
Es ermöglicht ein Steuern von lichttechnischen Betriebsgeräten, wie z.B. Schaltnetzteilen (elektronischer Transformator"), elektronische Vorschaltgeräten (EVG) oder elektronischen Leistungsdimmern. Dimmen von LED Treiber über die 0-10V-Schnittstelle mittels ZIGBEE.

Eigenschaften des Zigbee DALI / 1-10V Wandlers - TCI 122553:

• Schnittstelle, die ein WIRELESS ZB3-Signal in ein DALI oder 0/1...10 V Signale umwandeln kann.(1).
• Schutzklasse II gegen Stromschlag bei direkten oder indirekten Kontakt.
• Die Schnittstelle (Konverter) kann direkt vom Netz (100 ÷ 240 VAC) oder von einer 12/24 VDC-Spannung versorgt werden.
•  Schutzmaßnahmen:
  - gegen Eingangsüberspannungen aus dem Netz;
  - gegen Kurzschluß und offenen Stromkreis;
  - Thermischer Schutz = C.5.a.

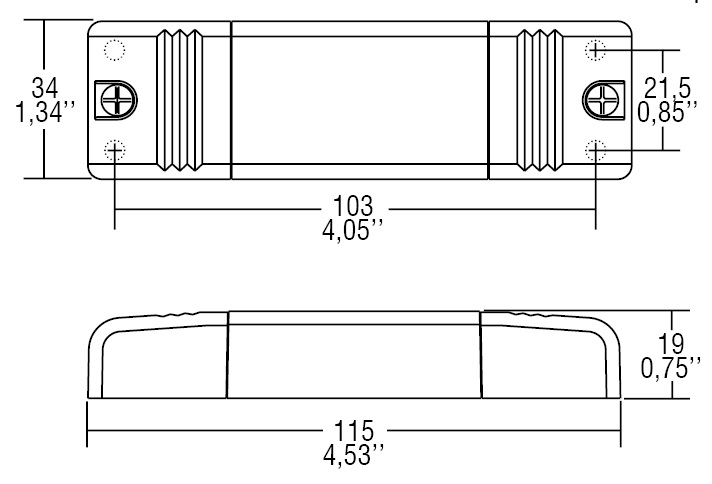

• Abmessungen 115 x 19 x 34 mm

Betriebsart:

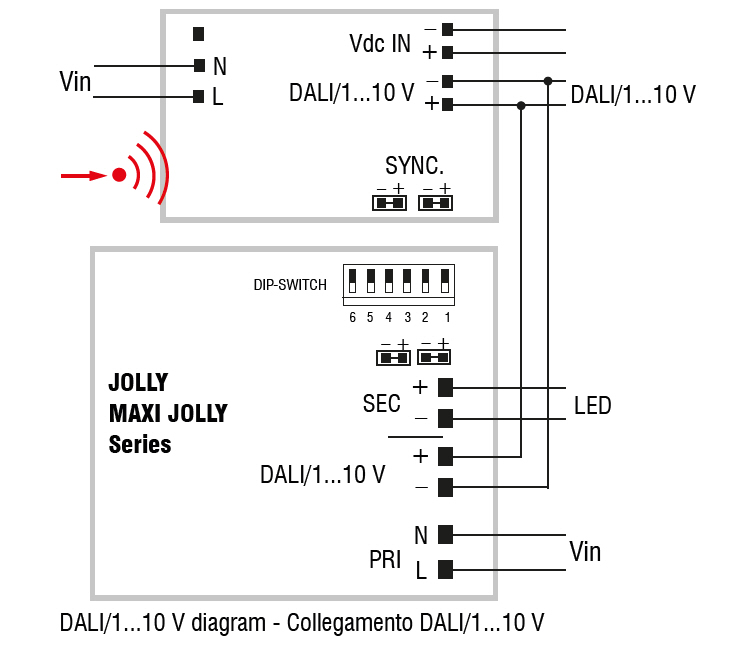

• Entwickelt für den Betrieb mit DALI-2-Systemen.
• DALI-Anschluß max. 1 Gerät @ 12Vdc Eingang.
• DALI-Anschluß max. 4 Gerät @ 24Vdc Eingang
• 0/1-10 V Anschluß Imax. 10mA.
• PWM-Ausgang vom Typ "Offener Kollektor"
• Reset: Führen Sie 3 Ein- / Ausschaltzyklen von 3-5-7 Sekunden durch. Beim vierten Einschalten des Produkts wird ein Blinken angezeigt, um das Zurücksetzen zu bestätigen.

Inbetriebnahme der TCI Geräte wie folgt:

Schritt 1: In der Hue-App auf "Leuchten suchen" gehen
Schritt 2: TCI Gerät an 230V schalten
Gerät sollte dann nach kurzer Zeit gefunden werden.
Überprüfen Sie den Signalpegel und die Reichweite, wenn sich das Modul in der Nähe von Metalloberflächen oder sich in einem Metallgehäuse befindet.

Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.
Anmerkung aus eigener Erfahrung LEDclusive.de:
Wir haben die TCI-Module erfolgreich mit Philips Hue Bridge getestet und folgende Erfahrung gemacht.
Befolgt man obige Reihenfolge der Inbetriebnahme, wird das Gerät sofort unter "Lampeneinstellungen" erkannt.
Geht dabei jedoch etwas schief, empfehlen wir einen Reset.
Dieser ist gemäß der Beschriftung durchzuführen. Die Einhaltung der Zeitsequenzen sind kritisch. Wir verwenden hierzu ein Sekundentakt-Metronom.
Nach erfolgreichem Reset geht ein angeschlossenes LED-Modul kurz aus und wieder an.

Videoanleitung zum Reset

Historie (Vorgänger)

Artikel 122550 --> Mini ZLL Interface
