0-10 V zu DALI Konverter 86468352

Variante

%

61,82 €*

Nettopreis: 51,95 € % 68,69 €* (10% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

4 Bewertungen

Lieferzeit ca. 1-3 Wochen*

Produktnummer: 595-86468352-101

Hersteller: Lunatone Industrielle Elektronik GmbH

Hersteller-Nr.: 86468352-101

Gewicht: 0,05 kg

Mindestabnahme: 1

Unsere Vorteile

Kauf und Beratung beim LED-Experten
Profi-Produkte aus über 15 Jahre Erfahrung
LED-Technik ist unsere Leidenschaft
Kostenloser Versand ab 150€ Bestellwert (DE)

Produktinformationen "0-10 V zu DALI Konverter 86468352"

DALI Konverter 86468352 zur Umwandlung von 0-10V Analogsignalen auf DALI

Mit dem kompakten Schnittstellenmodul der Firma Lunatone ist das Umwandeln von analogen Signalen der 0-10V Steuerung in ein digitales DALI Signale ein Leichtes. Wählen Sie jetzt Ihr bevorzugtes Modell des DALI Konverters86468352 aus den Varianten mit bzw. ohne OFF-Funktion und einem Dimmbereich von entweder 1-100% oder 10-100%.

Die Spezifikationen des DALI Konverters im Überblick:

Die eingelesene 0-10V Spannung wird via Broadcast an den DALI-Subkreis ausgegeben.
Als Ereignistrigger wird eine Änderung der 0-10V Eingangsspannung (>1%) verwendet.
Ein lineares 100k-Potentiometer kann direkt an den 0-10V zu DALI Konverter angeschlossen werden.
Das Modul wird mit einem 12-24V Netzteil oder einem DALI-Kreis versorgt, bei beliebiger Polarität.
Kompaktes Schnittstellenmodul zur Umwandlung von 0-10V Steuersignalen in DALI (Direct Arc Power Level).
Integrierte Busversorgung für einen DALI-Subkreis mit bis zu 4 Standard-DALI Lasten (10mA), Erweiterung auf bis zu 64 Lasten mit DALI-Expander möglich.

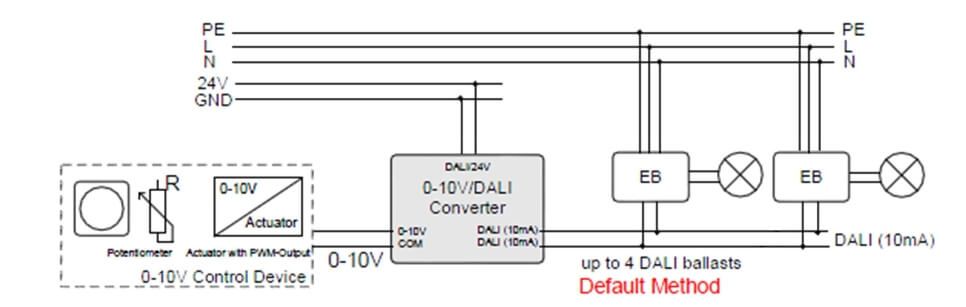

Die Standardanwendung für den 0- 10V auf DALI Converter ist demnach die direkte Steuerung von bis zu 4 DALI-EVGs mit einem 0-10V Steuergerät.
Eine galvanische Trennung zwischen DALI-Ausgang (10mA) und 0-10V Eingang bzw. 24V-Versorgung kann mit einem DALI-Expander realisiert werden
Diverse Varianten für verschiedene Ausgangsleistungsbereiche sowie Ein/Ausschaltverhalten erhältlich.

Technische Daten:

Typ 0-10V / DALI Konverter
Funktion: Umwandler
typischer Strombedarf: 4,1mA + Strombedarf für DALI Subkreis
Ausgang: DALI, I_max = 10 mA
Spannungsversorgung: 12 V - 24 V bei beliebiger Polarität
Eingang: 0 - 10 V
Schutzart: IP20
Drahtlänge zum 0 - 10 V Steuergerät: 50 cm
Querschnitt Anschlussdrähte: 0,5 - 1,5 mm²
Temperatur: 0 °C - 50 °C

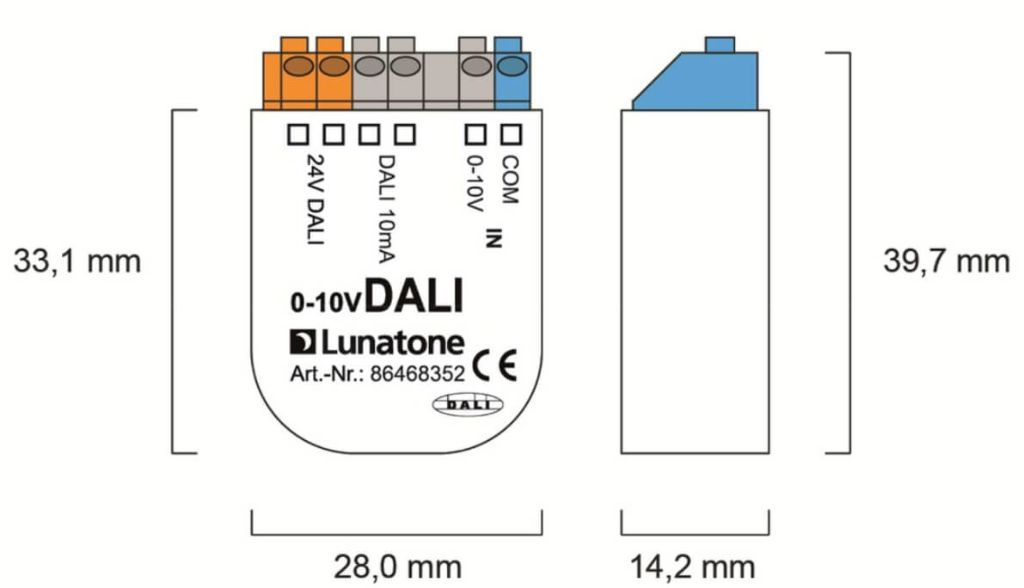

Maße (LxBxH): ca. 40x28x15 mm

Die Varianten mit den folgenden Spezifikationen sind erhältlich:

Aktiver und Passiver Eingang verfügbar (universelle Verwendung und lösen nachstehende Varianten aktuell schrittweise ab)
mit OFF-Funktion (1%-100%): 86468352-001
mit OFF-Funktion (10%-100%): 86468352-010
ohne OFF-Funktion (1%-100%): 86468352-101
ohne OFF-Funktion (10%-100%): 86468352-110

Aktiver Eingang (Modul stellt Versorgungspannung bereit, direkter Anschluss eines (linearen) 100k?-Potentiometer möglich, phaseout):
mit OFF-Funktion (1%-100%): 86468352-001-A

mit OFF-Funktion (10%-100%): 86468352-010-A
ohne OFF-Funktion (1%-100%): 86468352-101-A
ohne OFF-Funktion (10%-100%): 86468352-110-A

Passiver Eingang (das Modul liefert keine Spannung, geeignet zur Steuerung mit 0-10V Analogsignal, phaseout):

mit OFF-Funktion (1%-100%): 86468352-001-P

mit OFF-Funktion (10%-100%): 86468352-010-P
ohne OFF-Funktion (1%-100%): 86468352-101-P
ohne OFF-Funktion (10%-100%): 86468352-110-P

Eigenschaften "0-10 V zu DALI Konverter 86468352"

·Dimmbarkeit/Steuerung:	0/1..10V, DALI
·Verwendung/IP-Code:	IP20 - IP44 (indoor)
