Schnittstelle DALI 0-10V PWM

Schnittstelle DALI 0-10V PWM

Schnittstelle zum Einbinden von Leuchten mit 0-10V Steuereingang in ein DALI-System

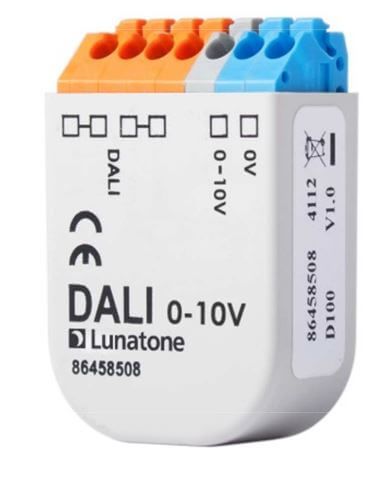

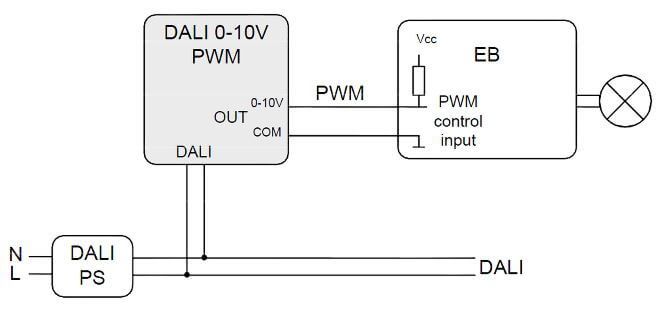

Die SchnittstelleDALI 0-10V PWM 86458508-PWM wandelt DALI-Signale in ein PWM Ausgangssignal um und ermöglicht das Einbinden von EVGs oder LED-Vorschaltgeräten mit PWM oder 0-10V Eingang in ein DALI-System. Der Ausgang kann bis zu 1mA treiben.

Folgende Versionen können Sie bei uns erhalten:
Umwandeln eines DALI Signals in ein galvanisch getrenntes PWM Signal (bis 1mA Ausgangsstrom): 86458508-PWM Schnittstelle DALI 0-10V PWM
Umwandeln eines DALI Signals in ein galvanisch getrenntes PWM Signal (bis 100mA Ausgangsstrom): 86458508-100 DALI PWM
Umwandeln eines DALI Signals in ein 0-10V Analogsignal ohne galvanische Trennung: 86458508-LE Schnittstelle DALI 0-10V
Umwandeln eines DALI Signals in ein 0-10V Analogsignal mit galvanischer Trennung: 86458508-AN Schnittstelle DALI 0-10V

Produkteigenschaften

• Modul zur Umwandlung eines DALI-Signals in ein PWM-Ausgangssignal
• Zum Ansteuern von elektronischen EVGs mit 0-10V Steuereingang geeignet, sofern diese über ein entsprechendes Eingangsfilter verfügen (z.B. von Meanwell, LG oder Philips)
• Umwandlung des DALI 8-Bit ArcPower Levels in ein entsprechendes PWM-Signal (~500Hz) von 0%-100%
• Zwei Varianten von Steuerkennlinie verfügbar
• Strom am PWM-Ausgang: 1mA max.(Stromsenke)
• Die Versorgung des Moduls erfolgt direkt über die DALI-Leitung und muss nicht ans Netz angeschlossen werden
• Das Interface repräsentiert einen Teilnehmer am Bus und ist entsprechend adressierbar
• Anschlussklemmen zum Durchschleifen des DALI-Bus
• Galvanische Trennung zwischen DALI und PWM-Ausgangssignal



Technische Daten

• Versorgung: aus DALI- Bus
• typ. Stromaufnahme* DALI: 3.1 mA
• Eingänge: DALI
• Ausgang: 488Hz PWM (0-100%) /1mA Stromsenke

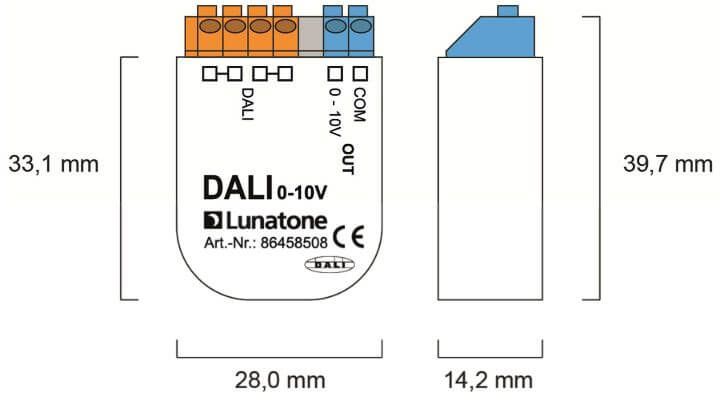

• Maße (L x B x H): 42 mm x 28 mm x 14 mm
• Gewicht: ~10g
• Temperatur: 0 °C - 45 °C
• Schutzklasse: IP20 Anschlussdrähte
• Querschnitt: 0,5 - 1,5 mm²

*Bei typ. Versorgungsspannung (16VDC), ohne Kommunikation
