DALI PWM Schnittstelle

57,08 € *
Nettopreis: 47,97 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage*


Stck

DALI PWM Schnittstelle von Lunatone Die DALI PWM Schnittstelle 86458508-100 wandelt... mehr

DALI PWM Schnittstelle von Lunatone

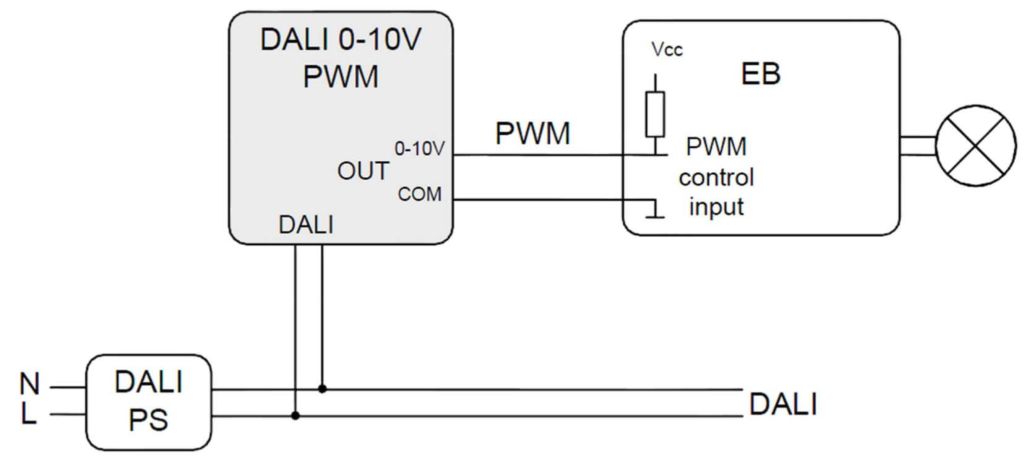

Die DALI PWM Schnittstelle 86458508-100 wandelt DALI-Signale in ein galvanisch getrenntes PWM Signal um und ermöglicht das Einbinden von EVGs oder LED-Vorschaltgeräten mit PWM Steuereingang in ein DALI-System (z.B für Meanwell HLG, HLN, NPF oder LPF Serie). Für das Ansteuern vieler Steuergeräte geeignet, da ein Ausgangsstrom bis zu 100mA getrieben werden kann.

DALI Device Type 5 (IEC62386-206) kompatibel: Auswahl von linearer oder logarithmische Dimmkurve, umschaltbarer Ausgangsspannungsbereich (0-100% PWM / 10-100% PWM).

Folgende Versionen können Sie bei uns erhalten:

Produkteigenschaften

  • Modul zur Umwandlung eines DALI-Signals in ein PWM-Ausgangssignal
  • Zum Ansteuern von elektronischen EVGs mit PWM-Steuereingang geeignet (z.B.: Meanwell HLG, HLN, NPF oder LPF Serie)
  • Störsichere digitale Signalübertragung im Vergleich zu Typen mit analoger Ausgangsspannung
  • Umwandlung des DALI 8-Bit ArcPower Levels in ein entsprechendes PWM-Signal von 0%-100%
  • Auswahl von linearer oder logarithmischer Dimmkurve (DT5)
  • Ausgangsspannungsbereich um-schaltbar zwischen 0-100% und 10-100% (DT5)
  • Max. Ausgangsstrom 100mA (Stromsenke, zur Steuerung vieler Treiber mit PWM-Steuereingang
  • Maximale Spannung von 60V am Ausgang
  • PWM-Frequenz mit Jumper umschaltbar (488Hz/976Hz)
  • Die Versorgung des Moduls erfolgt direkt über die DALI-Leitung
  • Galvanische Trennung zwischen DALI und PWM-Ausgangssignal



Technische Daten

  • Versorgung: aus DALI Bus
  • typ. Stromaufnahme DALI: 3.1 mA
  • Eingänge: DALI
  • Ausgang: 0%-100% PWM 100mA, 60VDC max.
  • PWM-Frequenz: 488Hz/976Hz 10%

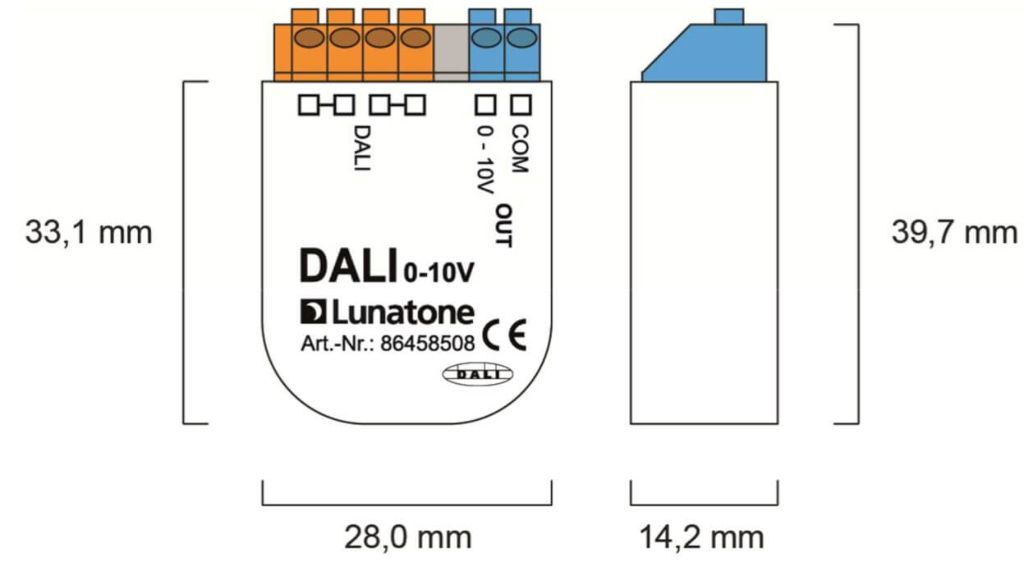

  • Maße (L x B x H): 39,7mm x 28,0mm x 14,2 mm
  • Gewicht: ~10g
  • Temperatur: 0 °C - 45 °C
  • Schutzart: IP20
  • Anschlussdrähte Querschnitt: 0,5-1,5 mm2
Weiterführende Links zu "DALI PWM Schnittstelle"
DALI PWM Schnittstelle für 0%-100% PWM, 60VDC, 488Hz/976Hz 10% mehr
Merkmale / Tags dieser Produktfamilie. Bitte beachten Sie die Details in der Beschreibung oder im Datenblatt.
Verwendung/IP-Code: IP20 - IP44 (indoor)
Dimmbarkeit/Steuerung: DALI, PWM
Datenblatt DALI PWM
Lunatone Produktübersicht

Alle Lunatone Produkte in einer strukturierten Übersicht als PDF downloaden.

"
