DALI MC-L Steuermodul mit 1-4 L-Eingänge | 86458507

Varianten ab 87,82 € *
Nettopreis: 73,80 €
Inhalt: 1

inkl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Ausführung:


Stck

DALI MC-L Steuermodul mit 1-4 Schalteingängen für 230V (L) 86458507 Jedem... mehr

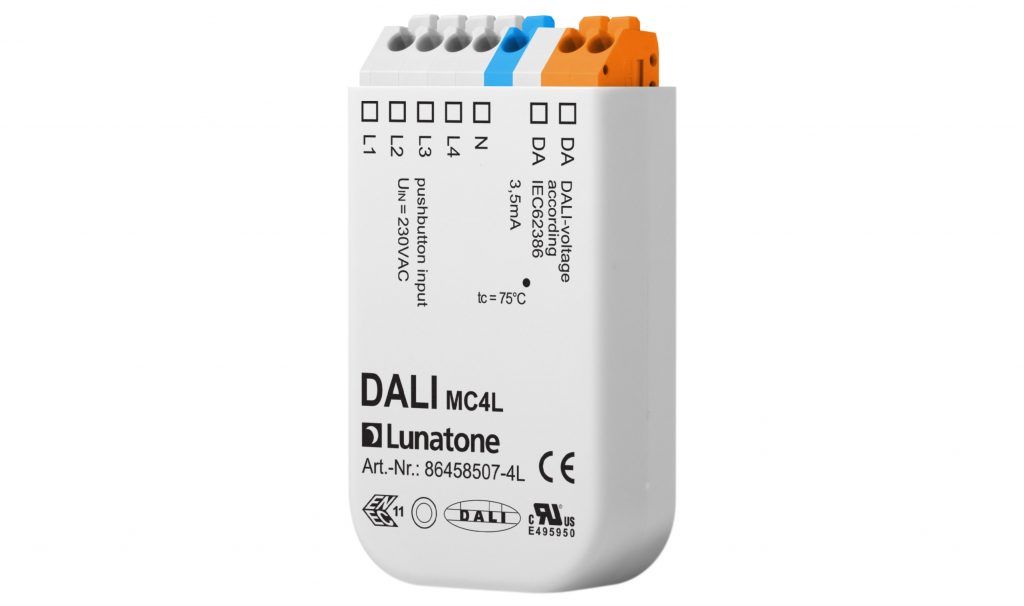

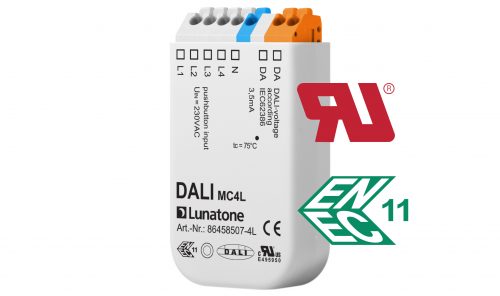

DALI MC-L Steuermodul mit 1-4 Schalteingängen für 230V (L) 86458507

Jedem Schalteingang des DALI MC-L Steuermodul können Wirkbereich, Schaltverhalten und DALI Kommandos zugewiesen werden. Neben den Standardfunktionen wie Dimmen, Schalten, Szenenaufruf usw. werden auch vordefinierte Makros wie Steuerung der Farbtemperatur, dynamische Szenen, Sequenzen und benutzerdefinierte Befehlslisten unterstützt. Das kompakte Steuermodul kann in die Unterputzdose hinter dem Schalter eingelegt werden.

Überblick:

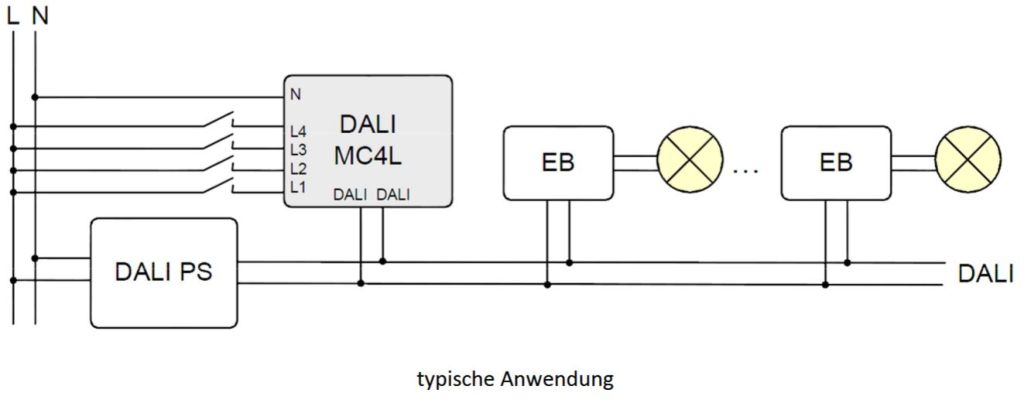

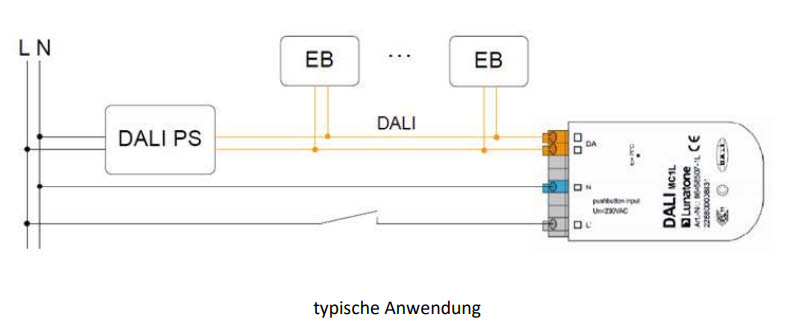

  • DALI(-2) Steuergerät mit Schalteingang(MC1L) bzw. 4 Schalteingängen (MC4L) für Netzspannung.
  • Für jeden Schalteingang kann die Funktion konfiguriert werden (MC4L)
  • 4 Potentiometer - Drück und Drehknöpfe zur Einstellung des Lichtlevels(An/Aus und Dimmen)(POTI).
  • Jedem Eingang können Wirkbereich, Schaltfunktionen und DALI Kommando(s) zugewiesen werden (MC4L)
  • DALI DT8 Unterstützung zur Steuerung der Farbtemperatur von Leuchten durch entsprechende Makros (MC4L)
  • Konfigurierbare „Power Up“ Funktion (MC4L)
  • Das Modul kann als Application Controller oder als digitale Eingangsinstanz, welche nur Informationen über den Zustand des Eingangs sendet, arbeiten (entsprechend IEC62386-301) (MC1L; POTI)
  • Application Controller: direkte Steuerung von DALI-Geräten - Wirkbereich, Schaltverhalten und DALI-Befehle können definiert werden (MC1L, DALI-2 MC4L)
  • Der Application Controller ermöglicht neben den Standard DALI Befehlen auch DALI DT8 TC und RGB(W) Steuerung (DALI-2 MC4L)
  • Einfache Integration durch vier DALI-2 Pushbutton Instanzen (DALI-2 MC4L)

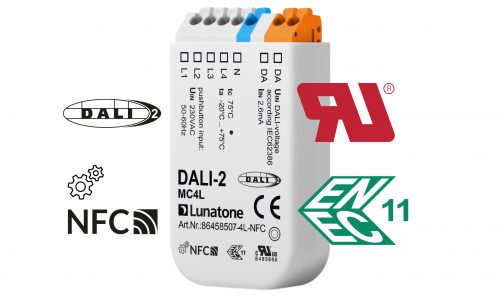

  • NFC Variante für einfache, kontaktlose Konfiguration mit LUNATONE NFC Smartphone App (DALI-2 NFC)
  • DALI-2 Steuergerät nach IEC62386-103 (DALI-2 MC4L)
  • Galvanische Trennung zwischen Schalteingang und DALI-Interface
  • DALI DT8 Unterstützung zur Steuerung der Farbtemperatur von Leuchten durch entsprechende Makros
  • Konfigurierbares „power-up“- Verhalten
  • Die Konfiguration erfolgt mithilfe des DALI Cockpits und einem Schnittstellenmodul (z.B. DALI USB)
  • Multi-master fähig, mehrere Module können am selben Bus verwendet werden
  • Geeignet für Installation in Schutzklasse II Geräte oder Doseneinbau



Typ

DALI MC1L

DALI MC4L
DALI MC4L-HS

DALI-2 MC4L
DALI-2 MC4L-HS

DALI-2 MC4L POTI

Artikelnummer 86458507-1L 86458507-4L86458507-4L
86458507-4L86458507-4LHS

86458507-4L-2-app
86458507-4L-HS-2-app

86458507-4L-2-int
86458507-4L-HS-2-int

86458507-4L-NFC 86458507-4L-POTI
Anmerkung Ein-Schaltsignal
--> Ein DALI-Befehl
4 x L-Eingang
--> 4 versch. DALI-Befehle
App-Controller aktiviert Instanzen aktiviert Konfigurierbar via NFC
(Lunatone-App)

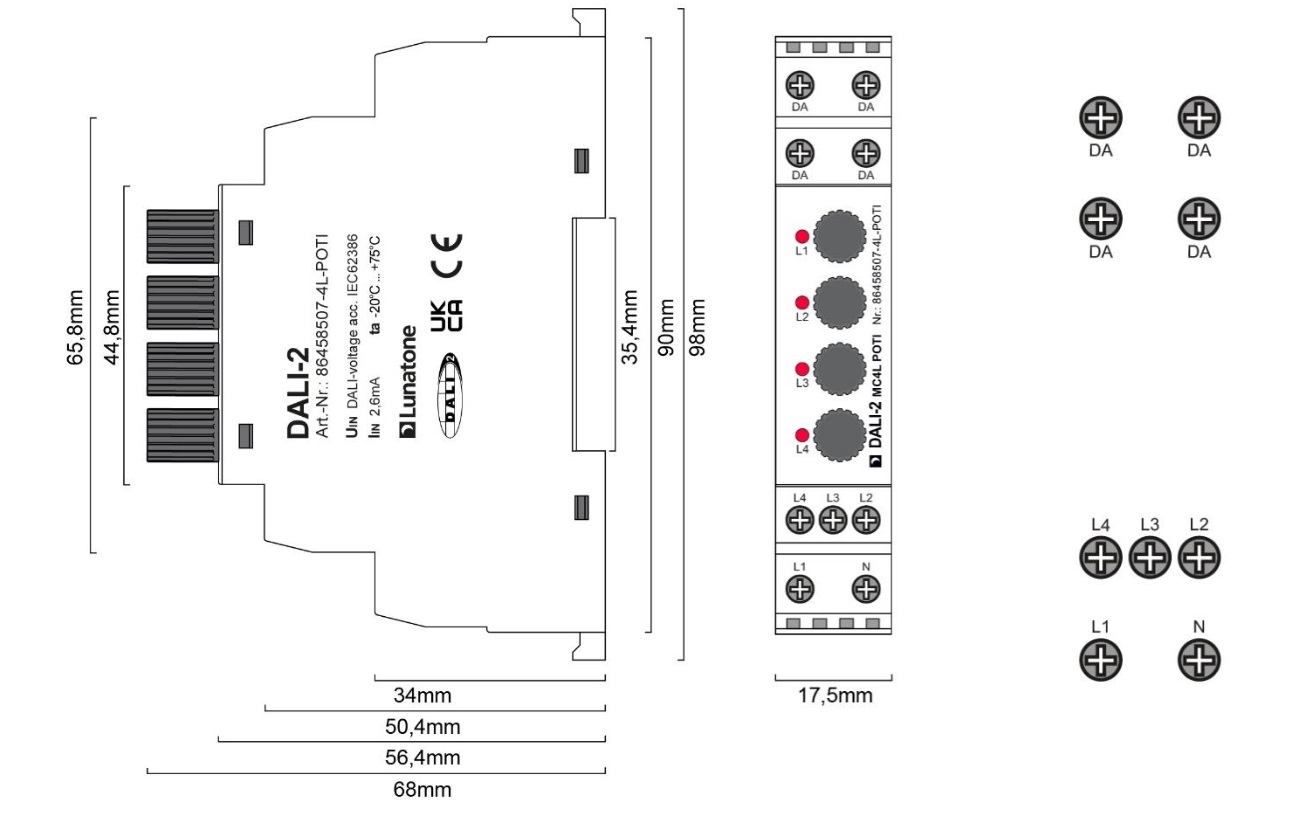

4 Potentiometer zur Einstellung des Lichtlevels
Elektrische Daten
Versorgung aus DALI Bus
typ. Stromaufnahme 3,5mA (DALI) 3,5mA (DALI)   2,6mA (DALI) 1,7mA (DALI)
Eingang 1 Schalteingang "L" 4 Schalteingänge für "L"    Schalteingänge für "L" 4 Schalteingänge für "L"
Ausgang DALI DALI   DALI, DALI-2, Multimaster DALI, DALI-2, Multimaster
Technische Daten
Umgebungstemperatur -20°C … +75°C
Schutzklasse IP20 Gehäuse IP40, Klemmen IP20
Anschlussdrähte Querschnitt Doseneinbau mit Federkraftklemme für 0,5 … 1,5 mm2 (AWG 20 … AWG 16),
Hutschiene mit Schraubklemme für 0,5 … 2,5 mm2 (AWG20 … AWG14)

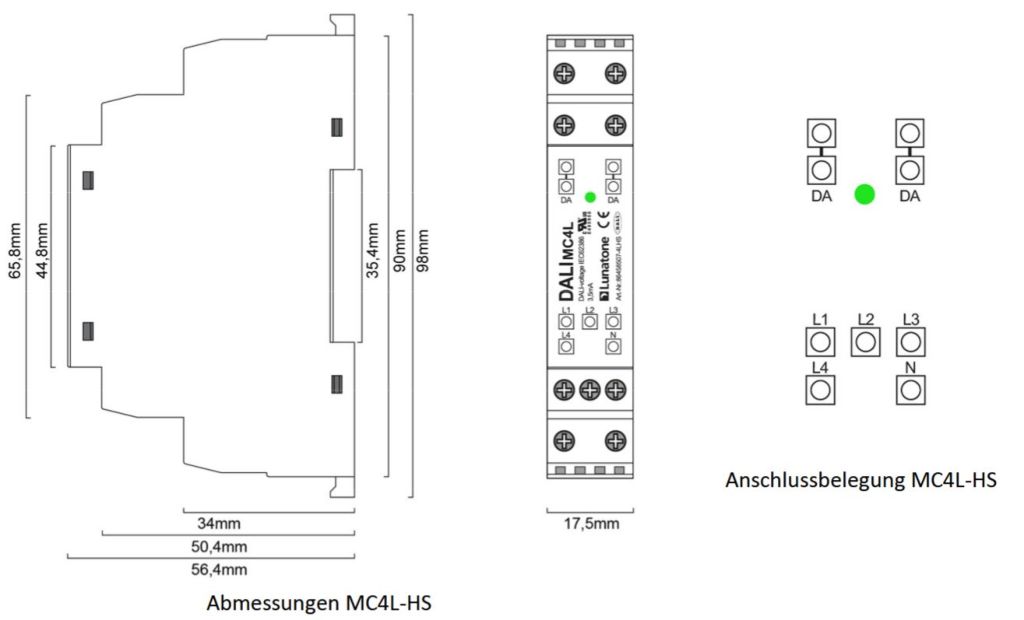

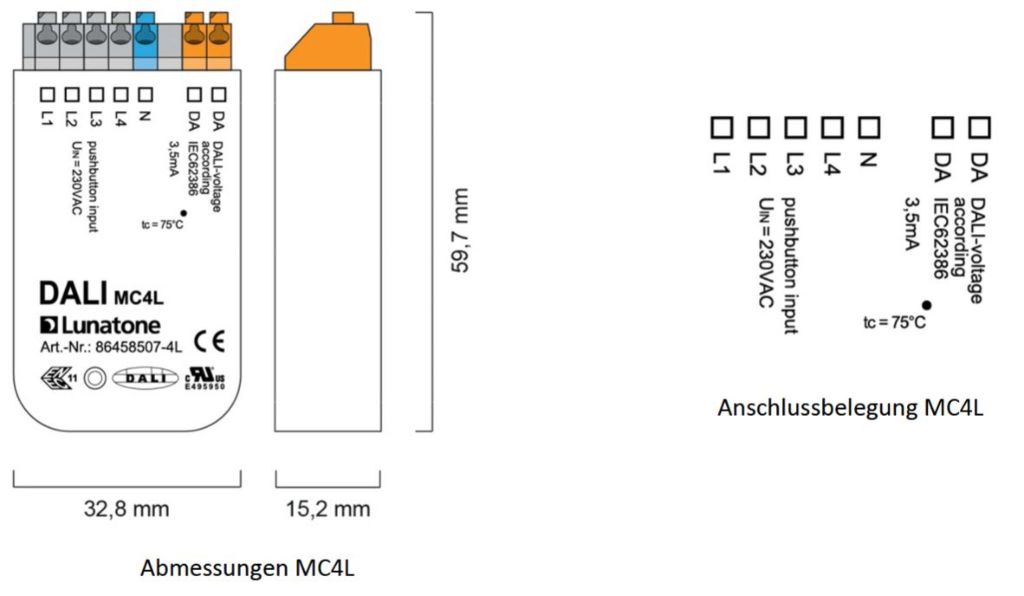

Abmessungen (LxBxH) siehe Abbildungen, bzw. Datenblatt
Gehäusetyp Doseneinbau Doseneinbau bzw. Hutschiene   Doseneinbau bzw. Hutschiene Hutschiene, Einbau


Weitere Informationen entnehmen Sie bitte den jeweiligen Datenblättern im Download-Tab

Weiterführende Links zu "DALI MC-L Steuermodul mit 1-4 L-Eingänge | 86458507"
Steuermodul DALI-2 MCxL mit vier frei programmierbaren Schalteingängen für Netzspannung.Jedem... mehr
Merkmale / Tags dieser Produktfamilie. Bitte beachten Sie die Details in der Beschreibung oder im Datenblatt.
Verwendung/IP-Code: IP20 - IP44 (indoor)
Dimmbarkeit/Steuerung: DALI, DALI DT8
Datenblatt DALI MC4L
-4L für vier schaltbare Netzspannungseingänge
Datenblatt DALI MC1L
-1L für einen Netzspannungsschalteingang
Datenblatt MC-4L-2-NFC/App/Int
-4L-app/-4L-ins. 4 Schalteingänge, DALI-2 ready
Datenblatt DALI-2 MC4L POTI
-4L-POTI Application Controller aktiv
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "DALI MC-L Steuermodul mit 1-4 L-Eingänge | 86458507"
22.10.2020

Bietet viele Kommando-Optionen.

Nutze das Modul, um diverse Schalter zentral zu DALI-fizieren.
Hab die HS Version im Einsatz.
