DALI(-2) Multi Control Modul 86459532

Varianten ab 52,69 € * 58,55 € * (10.01% gespart)
Nettopreis: 44,28 €

inkl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Ausführung:


Stück

DALI MC+/DALI-2 MC Multi Control Steuermodul 86459532 mit 1 bis 4 programmierbaren,... mehr

DALI MC+/DALI-2 MC Multi Control Steuermodul 86459532 mit 1 bis 4 programmierbaren, potentialfreien Eingängen


Das DALI MC(+) 86459532 von Lunatone ist ein Tasterkoppler/Interface zum Anschluss von vier konventionellen Schaltern oder Tastern.
Neu nun auch die Ausführungen für DALI-2.

Jedem Eingang können via PC-Software diverse DALI-Befehle zugeordnet werden: dim up, dim down, off, recall min., recall max., goto scene 1-16, direct arcpower ...%, mask und vordefinierte Macros.
Das kompakte DALI-2 MC / DALI MC+ kann in die Unterputzdose hinter dem Schalter eingelegt werden und macht so aus einem handelsüblichen Lichtschalter bzw. Taster einen DALI Bediengerät.

Neben der Konfiguration über die DALI Cockpit PC Software können ausgewählte Einstellungen auch mittels eines NFC-fähigen Smartphones und der Lunatone NFC App im DALI MultiControl Modul vorgenommen werden.

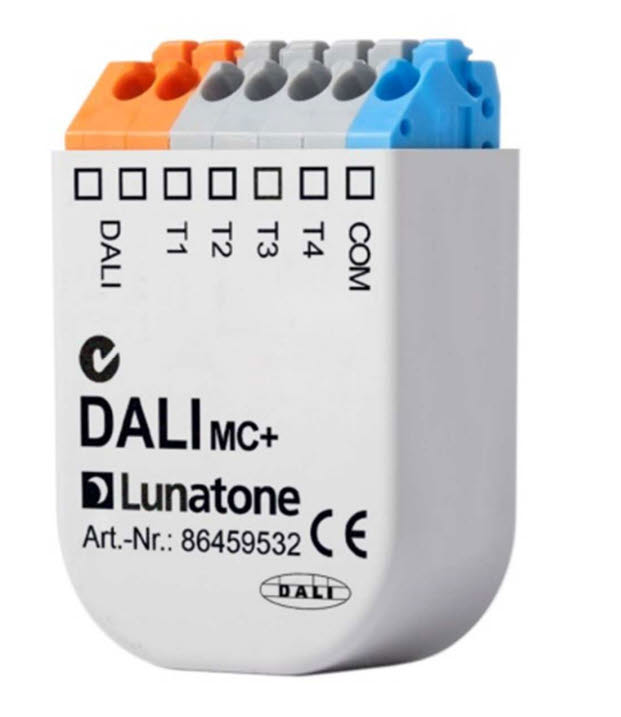

Features DALI MC+(86459532 | in Phase Out):

  • Kompaktes Steuermodul mit einem (1L) oder vier (4L) frei programmierbaren Schalteingängen, bzw. Analogeingängen (MC+) für Netzspannung
  • Jedem Eingang können abhängig von Schaltverhalten (kurzer oder langer Tastendruck, Toggle, flankengesteuerter Relaismodus) maximal 2 Funktionen zugeordnet werden
  • Anschluß eines 100KOhm-Potentiometer (nur MC+)
  • Folgende Funktionen stehen zur Verfügung:
    • dim up,
    • dim down,
    • recall min,max
    • got scene 1-16
    • direct arcpower in %
    • und sowohl vordefinierte als auch selbstkonfigurierbare Makros
  • Steuerung der Farbtemperatur (DT8) durch Befehle Step Cooler, Step Warmer (nur MC+)
  • Bei Analogeingängen wird das Eingangssignal direkt in einen DALI Dimmlevel umgewandelt. Die Konversion kann periodisch oder durch einen Trigger angestossen werden (nur MC+).
  • Möglichkeit einer konfigurierbaren Power Up Funktion, d.h. automatisches Senden eines einstellbaren Kommandos nach einer Spannungsunterbrechung
  • Konfiguration über DALI-Cockpit und DALI-USB Interface (zusätzlich DALI-PS erforderlich)
  • Möglichkeit zur Adressierung von Einzeladressen (1-64), Gruppen (1-16), und Broadcast -Multimasterfähig, es können mehrere Module in einem DALI-Kreis installiert werden
  • Einsatz mit Defaulteinstellung für Dimm- und Schaltanwendungen ohne zusätzliche Konfiguration möglich
  • Das Modul kann in einer Unterputzdose direkt hinter einem Lichttaster eingelegt werden
  • Die Versorgung des Moduls erfolgt direkt über die DALI-Leitung und muss nicht ans Netz angeschlossen werden

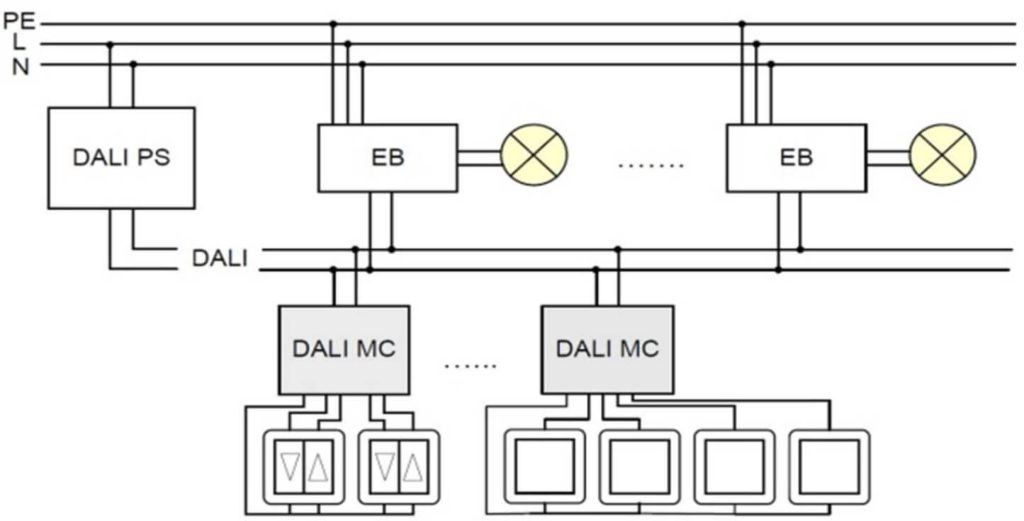

  • Die Taster werden direkt am Modul angeschlossen (potentialfreie Schließkontakte) (MC)

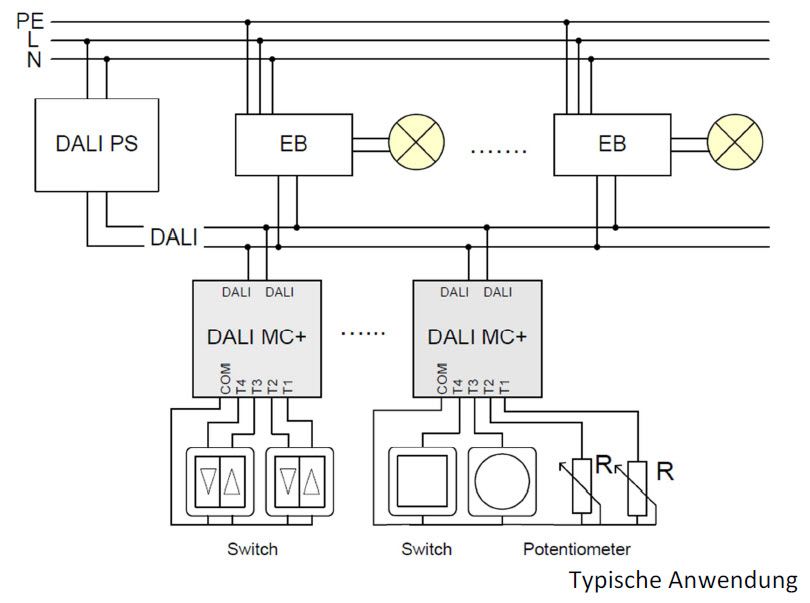

  • DALI MC+ mit alternativ auch analogem Eingang. Anschluß von 100kOhm-Poti möglich.

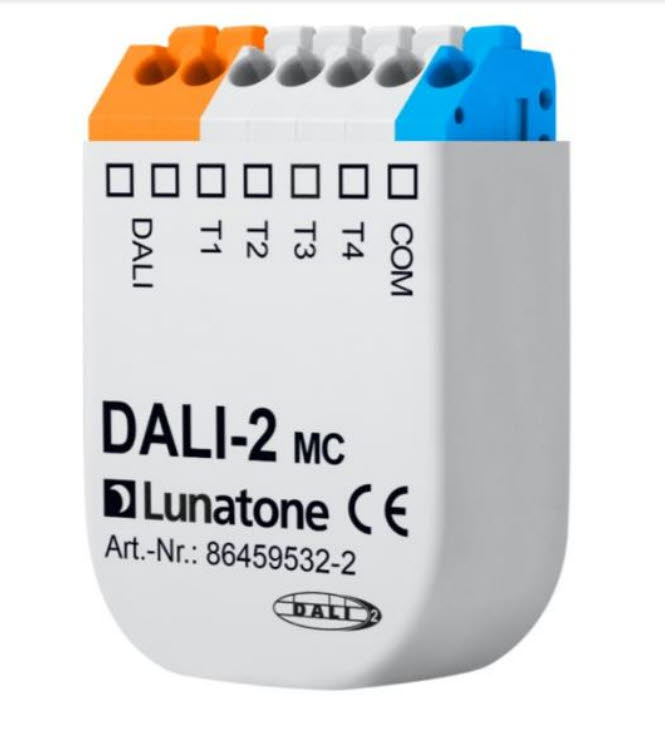

Features zu DALI-2 MC (86459532-2-app/int/NFC)

  • Kompaktes DALI-2 Steuermodul mit 4 potentialfreien Eingängen
  • Multimasterfähig. Es können mehrere Module in einem DALI-Kreis und/oder einer DALI-Gruppe installiert werden.
  • Jedem Eingang können individuelle DALI Befehle zugeordnet werden
  • Integrierter DALI-2 Application Controller
  • Einfache Integration durch vier DALI-2 Pushbutton Instanzen
  • Der Application Controller ermöglicht neben den Standard DALI Befehlen auch DALI DT8 TC und RGB(W) Steuerung
  • Unterstützt kurzen Tastendruck, langen Tastendruck (mit Wiederholung für dimmen) und «Toggle»
  • Neben Taster auch für Schalter geeignet.
  • Neu: Alternative Tastenfunktion, jedem der Eingänge kann zusätzlich eine zweite Funktion zugeordnet werden, die über ein Szenen-Kommando am DALI Bus oder über einen Schalter an Eingang 4 aktiviert / deaktiviert werden kann. So kann z.B. das Trennwandproblem gelöst werden.
  • Im Application Controller stehen Sequenzen, Makros und weitere Funktionen zur Verfügung.
  • Einfache Konfiguration über LUNATONE DALI USB-Interface und DALI-Cockpit Softwaretool.
  • Neu: NFC Variante für einfache, kontaktlose Konfiguration mit LUNATONE NFC Smartphone App
  • Einfache Installation: Gerät findet in einer Unterputzdose Platz und wird über den DALI Bus versorgt
  • DALI-2 Steuergerät nach IEC62386-103.

Technische Daten zu DALI2 MC:

Typ

DALI 2 MC

DALI 2 MC integration

DALI 2 MC NFC

Artikelnummer  86459532-2-app   86459532-2-int 86459532-NFC
GTIN  GTIN 9010342013492  GTIN 9010342012730
Auslieferzustand App-Controller App-Controller App-Controlleraktiviert  Instanzen aktiviert  App-Controller App-Controlleraktiviert
Anmerkung Der Application Controller führt zu direkten DALI Steuerbefehlen, die von den DALI-Treibern unmittelbar ausgeführt werden. (vgl. MC+) Die DALI-2 Instanzen erzeugen Event Messages die von übergeordneten Steuereinheiten (WAGO, Beckhoff, LUNATONE DALI-2 KNX Gateway) interpretiert und weiterverarbeitet werden. Das DALI-2 MC NFC beinhaltet ein Nearfield Communication Interface. Dadurch kann man die Konfiguration neben der DALI Cockpit Software, auch über diese NFC Schnittstelle mit einer Smartphone App durchführen.

DALI-Interface, Versorgung:
Art des Ausgangs  DALI, DALI-2, Multimaster
Kennzeichnung Klemmen  DA, DA
Spannungsbereich  9,5V … 22,5Vdc entsprechend IEC62386
typ. Stromaufnahme DALI (16,5V)  1,7 mA
max. Stromaufnahme DALI (22,5V)  2 mA
DALI Adressen  keine
DALI-2 Adressen  eine
Eingänge
Eingänge für  Potentialfreie Taster / Schalter
Anzahl der Eingänge  4

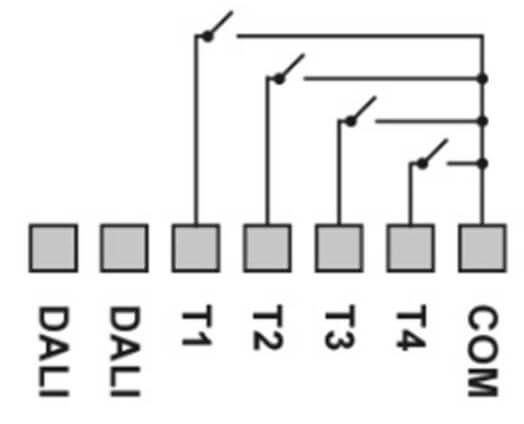

Kennzeichnung Eingangs-Klemmen  T1, T2, T3, T4, COM
Steuerimpulslänge min.  40ms
Steuerimpulslänge langer Tastendruck  einstellbar von 200-5100ms
Max Leitungslänge Tastereingänge  50cm
Allgemeine Daten:

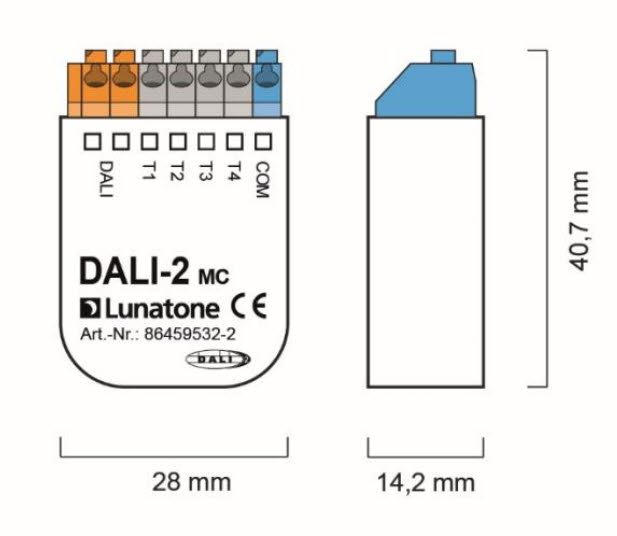

Abmessungen  40mm x 28mm x 15mm
Montage Einbau Installationsdose, Einbau in Schutzklasse II Geräte
max. Bemessungstemperatur tc  75°C
Erwartbare Lebensdauer  200.000h
Schutzklasse  SKII bei bestimmungsgemäßer Montage
Schutzart Gehäuse  IP40
Schutzart Klemmen  IP20

Weitere Informationen (auch DALI MC+) entnehmen Sie bitte den Datenblättern im Download-Tab.

Weiterführende Links zu "DALI(-2) Multi Control Modul 86459532"
DALI-2 Tasterinterace mit vier potentialfreien Eingängen für Taster und Schalter. Auch über NFC... mehr
Merkmale / Tags dieser Produktfamilie. Bitte beachten Sie die Details in der Beschreibung oder im Datenblatt.
Verwendung/IP-Code: IP20 - IP44 (indoor)
Bauform/Montage: Doseneinbau
Dimmbarkeit/Steuerung: DALI, DALI2, DALI DT8
Datenblatt - DALI MC+
86459532
Datenblatt DALI-2 MC Steuermodul
App-Controller aktiviert / Instanzen aktiviert / NFC
Lunatone DALI Produkte
Strukturierte Übersicht
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "DALI(-2) Multi Control Modul 86459532"
22.01.2021

16.09.2020

Gutes Produkt

Funktioniert so wie es soll und wie in der Anleitung beschrieben. Preis Leistung sehr gut. Kann ich nur empfehlen!

15.04.2020

Kaufempfehlung

Tolles Produkt, sehr gutes Preis- Leistungsverhältnis.
kann ich nur weiterempfehlen.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.
Die Datenschutzbestimmungen habe ich zur Kenntnis genommen.

Die mit einem * markierten Felder sind Pflichtfelder.

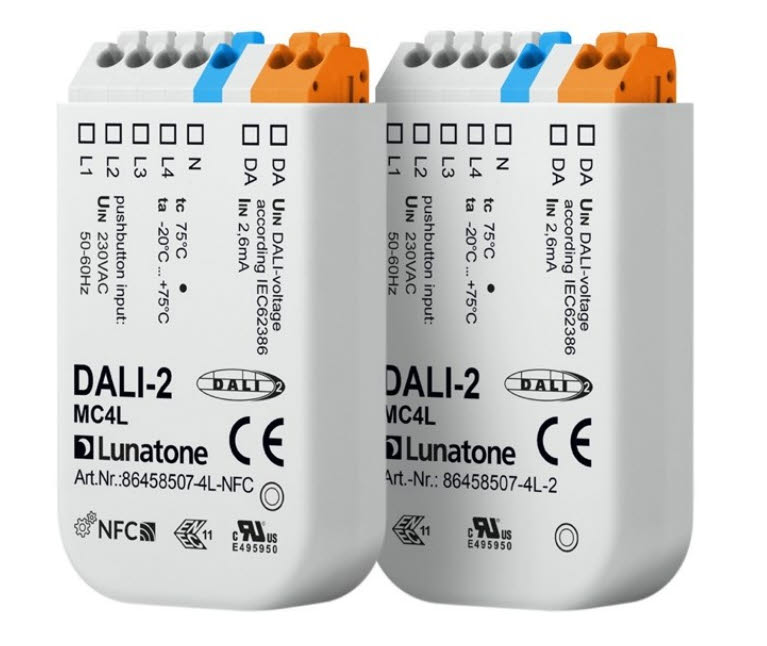

 86458507-4L-2 DALI MC-L Steuermodul mit 1-4 L-Eingänge |...
Inhalt 1
Varianten ab 87,82 € *
Artikel-Nr.: 86458507-4L

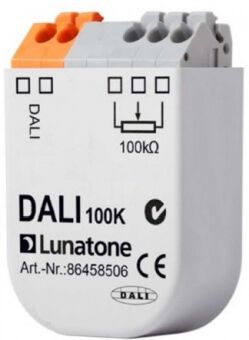

DALI Steuermodul Analog DALI DALI Steuermodul Analog DALI 100 kOhm
39,52 € *
Artikel-Nr.: 86458506
Schaltbild DALI Sequencer DALI Kontrollmodul Sequenzer 86459582
Varianten ab 201,99 € *
Artikel-Nr.: 564-86459582

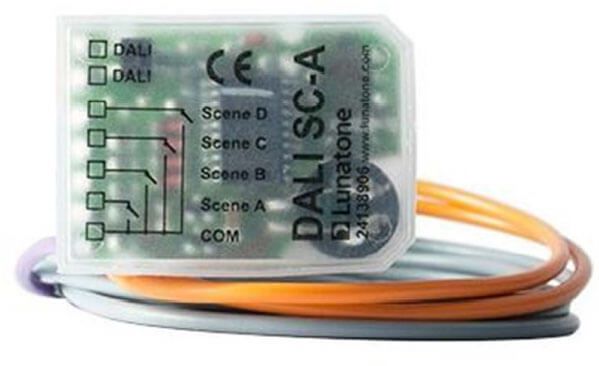

DALI SC / SC-A Szenenkontrollmodul DALI SC / SC-A Szenenkontrollmodul
Varianten ab 54,16 € *
Artikel-Nr.: 569-24034263

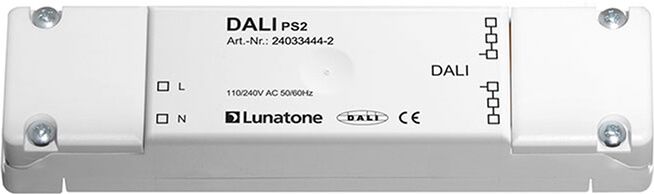

DALI PS2 Deckeneinwurf lunatone 24033444 LUNATONE 24033444 DALI Stromversorgung PS2
Varianten ab 51,23 € *
Artikel-Nr.: 529-24033444-2

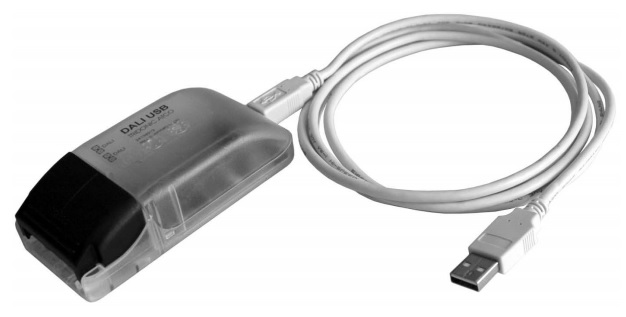

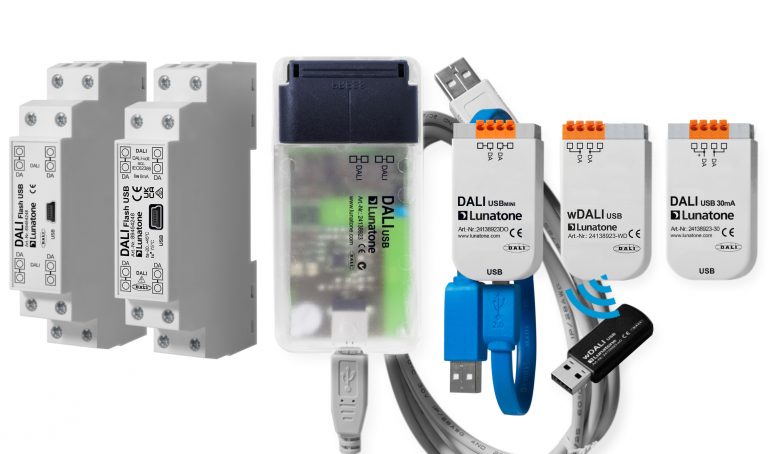

Systemzeichnung DALI USB Interface DALI USB Adapter von Tridonic
