DALI MC-L Steuermodul mit 1-4 L-Eingänge | 86458507

Produktinformationen "DALI MC-L Steuermodul mit 1-4 L-Eingänge | 86458507"

DALI MC-L Steuermodul mit 1-4 Schalteingängen für 230V (L) 86458507

Jedem Schalteingang des DALI MC-L Steuermodul können Wirkbereich, Schaltverhalten und DALI Kommandos zugewiesen werden. Neben den Standardfunktionen wie Dimmen, Schalten, Szenenaufruf usw. werden auch vordefinierte Makros wie Steuerung der Farbtemperatur, dynamische Szenen, Sequenzen und benutzerdefinierte Befehlslisten unterstützt. Das kompakte Steuermodul kann in die Unterputzdose hinter dem Schalter eingelegt werden.

Überblick:

  • DALI(-2) Steuergerät mit Schalteingang(MC1L) bzw. 4 Schalteingängen (MC4L) für Netzspannung.
  • Für jeden Schalteingang kann die Funktion konfiguriert werden (MC4L)
  • 4 Potentiometer - Drück und Drehknöpfe zur Einstellung des Lichtlevels(An/Aus und Dimmen)(POTI).
  • Jedem Eingang können Wirkbereich, Schaltfunktionen und DALI Kommando(s) zugewiesen werden (MC4L)
  • DALI DT8 Unterstützung zur Steuerung der Farbtemperatur von Leuchten durch entsprechende Makros (MC4L)
  • Konfigurierbare „Power Up“ Funktion (MC4L)
  • Das Modul kann als Application Controller oder als digitale Eingangsinstanz, welche nur Informationen über den Zustand des Eingangs sendet, arbeiten (entsprechend IEC62386-301) (MC1L; POTI)
  • Application Controller: direkte Steuerung von DALI-Geräten - Wirkbereich, Schaltverhalten und DALI-Befehle können definiert werden (MC1L, DALI-2 MC4L)
  • Der Application Controller ermöglicht neben den Standard DALI Befehlen auch DALI DT8 TC und RGB(W) Steuerung (DALI-2 MC4L)
  • Einfache Integration durch vier DALI-2 Pushbutton Instanzen (DALI-2 MC4L)
  • NFC Variante für einfache, kontaktlose Konfiguration mit LUNATONE NFC Smartphone App (DALI-2 NFC)
  • DALI-2 Steuergerät nach IEC62386-103 (DALI-2 MC4L)
  • Galvanische Trennung zwischen Schalteingang und DALI-Interface
  • DALI DT8 Unterstützung zur Steuerung der Farbtemperatur von Leuchten durch entsprechende Makros
  • Konfigurierbares „power-up“- Verhalten
  • Die Konfiguration erfolgt mithilfe des DALI Cockpits und einem Schnittstellenmodul (z.B. DALI USB)
  • Multi-master fähig, mehrere Module können am selben Bus verwendet werden
  • Geeignet für Installation in Schutzklasse II Geräte oder Doseneinbau



Typ

DALI MC1L

DALI MC4L
DALI MC4L-HS

DALI-2 MC4L
DALI-2 MC4L-HS

DALI-2 MC4L POTI

Artikelnummer86458507-1L86458507-4L86458507-4L
86458507-4L86458507-4LHS

86458507-4L-2-app
86458507-4L-HS-2-app

86458507-4L-2-int
86458507-4L-HS-2-int

86458507-4L-NFC86458507-4L-POTI
AnmerkungEin-Schaltsignal
--> Ein DALI-Befehl
4 x L-Eingang
--> 4 versch. DALI-Befehle
App-Controller aktiviertInstanzen aktiviertKonfigurierbar via NFC
(Lunatone-App)
4 Potentiometer zur Einstellung des Lichtlevels
Elektrische Daten
Versorgungaus DALI Bus
typ. Stromaufnahme3,5mA (DALI)3,5mA (DALI) 2,6mA (DALI)1,7mA (DALI)
Eingang1 Schalteingang "L"4 Schalteingänge für "L"  Schalteingänge für "L"4 Schalteingänge für "L"
AusgangDALIDALI DALI, DALI-2, MultimasterDALI, DALI-2, Multimaster
Technische Daten
Umgebungstemperatur-20°C … +75°C
SchutzklasseIP20Gehäuse IP40, Klemmen IP20
Anschlussdrähte QuerschnittDoseneinbau mit Federkraftklemme für 0,5 … 1,5 mm2 (AWG 20 … AWG 16),
Hutschiene mit Schraubklemme für 0,5 … 2,5 mm2 (AWG20 … AWG14)

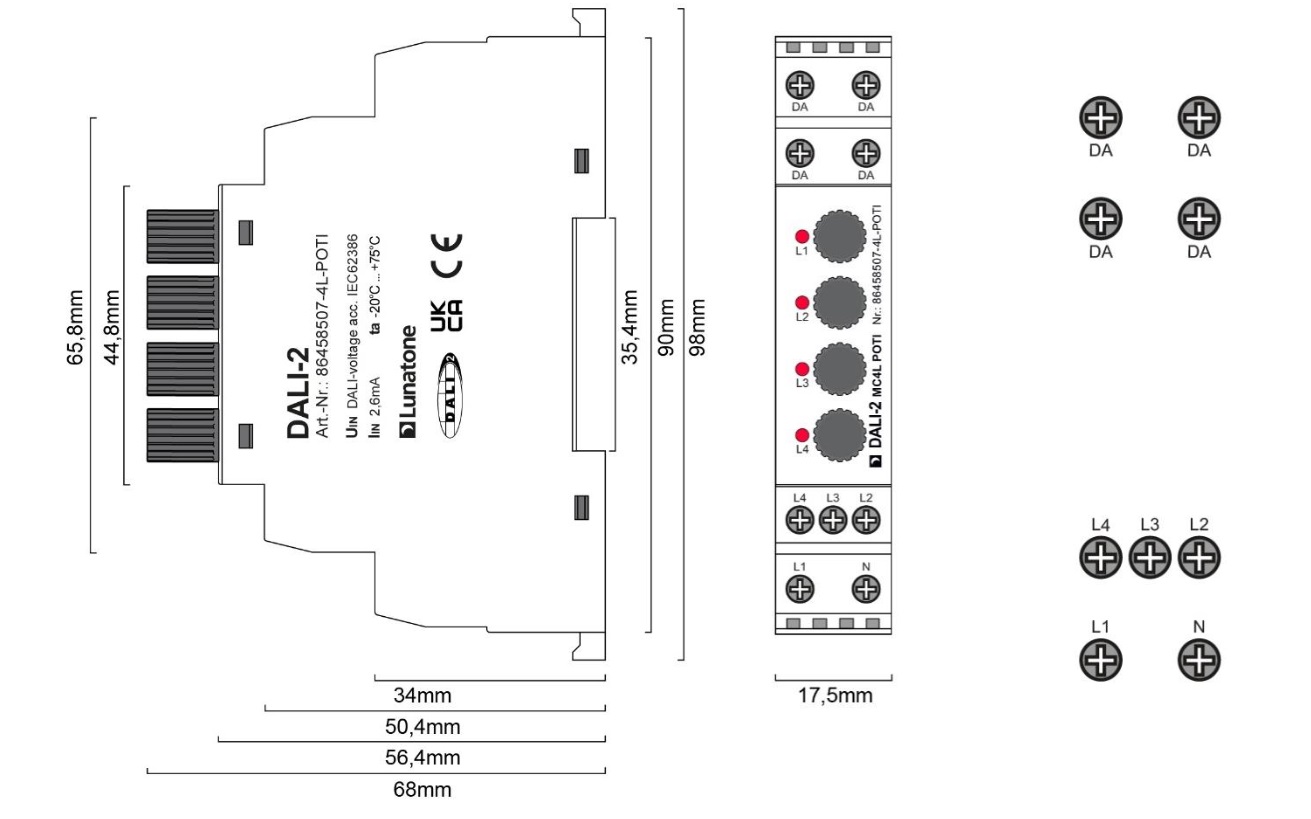

Abmessungen (LxBxH)siehe Abbildungen, bzw. Datenblatt
GehäusetypDoseneinbauDoseneinbau bzw. Hutschiene Doseneinbau bzw. HutschieneHutschiene, Einbau


Weitere Informationen entnehmen Sie bitte den jeweiligen Datenblättern im Download-Tab

Eigenschaften "DALI MC-L Steuermodul mit 1-4 L-Eingänge | 86458507"
·Dimmbarkeit/Steuerung: DALI, DALI DT8
·Verwendung/IP-Code: IP20 - IP44 (indoor)
Hersteller "Lunatone Industrielle Elektronik GmbH"
Weiterführende Links des Herstellers

Datenblatt DALI MC4L

-4L für vier schaltbare Netzspannungseingänge

Datenblatt DALI MC1L

-1L für einen Netzspannungsschalteingang

Datenblatt MC-4L-2-NFC/App/Int

-4L-app/-4L-ins. 4 Schalteingänge, DALI-2 ready

Datenblatt DALI-2 MC4L POTI

-4L-POTI Application Controller aktiv
