DALI2 4 Zoll Display

541,57 € *
Nettopreis: 455,10 €

inkl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Farbe:

Version:

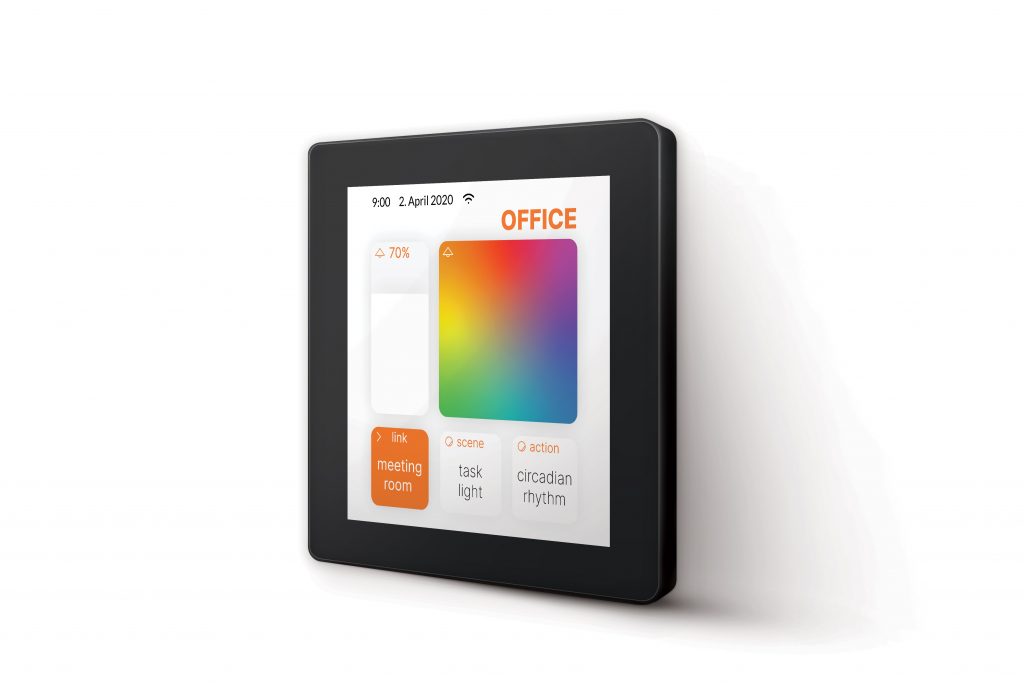

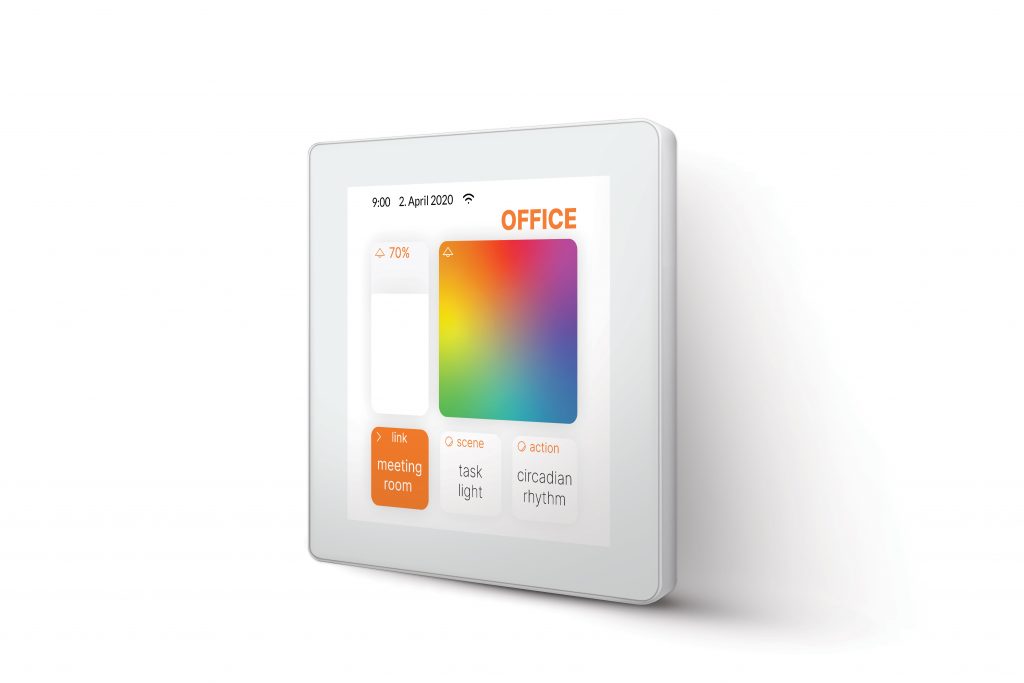

DALI-2 Display 4 Zoll Das kapazitive 4 Zoll Display mit 24 bit... mehr

DALI-2 Display 4 Zoll

Das kapazitive 4 Zoll Display mit 24 bit Farbtiefe ermöglicht die Inbetriebnahme (Plus), als auch die Steuerung und Bedienung eines DALI Systems.
Die Anzeige kann über zahlreiche Widgets individuell gestaltet werden. Zur Verfügung stehen zum Beispiel Dimmen und Schalten von Gruppen und Einzeladressen, RGB Farblichtmanagement, Farbtemperatursteuerung.

Als Schnittstellen stehen DALI, USBmini und WLAN zur Verfügung.

Ebenso möglich ist die Messung von:

  • Temperatur
  • Feuchtigkeit
  • Luftdruck
  • Luftqualität

durch integrierte Sensoren möglich.

Version Display 4" Plus

Die Plus-Version erlaubt zusätzlich folgende Funktionen:

  • Unterstützt Inbetriebnahmen und Neuadressierung der Geräte am DALI-Bus
  • Gefundene Geräte können gruppiert werden. Erstellung von Gruppen
  • Szenenerstellung, speichern von Lichtparametern
  • Messung und Visualisierung von Temperatur, Luftqualität, Luftdruck, Luftfeuchtigkeit
  • Jalousiesteuerung

Bei der Standardversion ist dies über DALI-USB-Schnittstelle und der Software DALI-Cockpit unabhängig möglich.

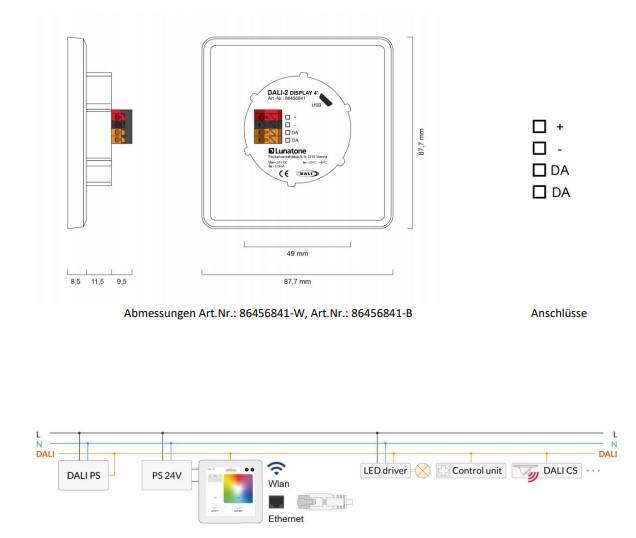

Installation der Lunatone 86456841:

  • Das DALI2 Display wird direkt am DALI Bus angeschlossen. Eine DALI Busspannungsversorgung wird vorausgesetzt.
  • Das Gerät benötigt eine zusätzliche 24V Versorgung, die an den dafür vorgesehenen Klemmen angeschlossen wird.
  • Der Anschluss an die DALI-Klemmen kann ohne Beachtung der Polarität erfolgen. Der Buseingang ist gegen Überspannungen (Netzspannung) geschützt.
  • Die Verdrahtung soll als feste Installation in trockener und sauberer Umgebung erfolgen.
  • Die Montage darf nur im spannungsfreien Zustand der Anlage und durch qualifiziertes Fachpersonal durchgeführt werden. • Nationale Vorschriften für die Errichtung elektrischer Anlagen sind zu beachten.
  • Die DALI-Leitungen können mit Standard Niederspannungsinstallationsmaterial ausgeführt werden. Es sind keine Spezialkabel erforderlich.
  • Je Klemme darf nur 1 Leiter angeschlossen werden. Bei Verwendung von Doppeladerendhülsen ist das Anschlussvermögen der Klemme zu beachten.

Spezifikationen:

Technische Daten
Umgebungstemperatur -10°C bis +50°C
Schutzklasse IP20
Anschlussdrähte Querschnitt max. 1.5mm²
Montage an Installationsdose

Funktion
Gerätetyp Bediengerät
Multimasterfähig Ja
Schnittstellen DALI, USB mini

Elektrische Daten
Versorgungsspannung Display 24-56V DC
Energiebedarf Display 3W

Gehäuse und Abmessungen
Länge 88mm
Breite 88mm
Höhe 8,5mm
Farbe weiß / schwarz

Ausführliche Beschreibung entnehmen Sie bitte dem Datenblatt.



Weiterführende Links zu "DALI2 4 Zoll Display"
Kapazitive 4? Display mit 24 bit Farbtiefe zur universellen Steuerung von DALI-2 Systemen incl.... mehr
Merkmale / Tags dieser Produktfamilie. Bitte beachten Sie die Details in der Beschreibung oder im Datenblatt.
Verwendung/IP-Code: IP20 - IP44 (indoor)
Dimmbarkeit/Steuerung: DALI2
Leistungsbereich: 1 - 5 W
Datenblatt zum 4 Zoll DALI-2 Display
