eldoLED LINEARdrive 100 DALI/DMX

Produktinformationen "eldoLED LINEARdrive 100 DALI/DMX"

eldoLED LINEARdrive 100 LED-EVG

Dimmbares LED-Betriebsgerät via DALI oder DMX Schnittstelle, 4 Konstantspannungs-Ausgänge mit 100 Watt.

Das LINEARdrive 100 LED-EVG verfügen über vier getrennt ansteuerbare LED-Ausgänge, die für eine Vielzahl von full-colour (RGBW), für dynamische LED-Beleuchtungsanwendungen eingesetzt werden können.

Der LINEARdrive 100 verfügt über ein Display sowie ein 3-Button Interface, mit welchem Sie

  • Anzahl der Kanäle
  • DMX oder DALI Einstellungen
  • Farb- und Dimm-Werte

konfigurieren können.

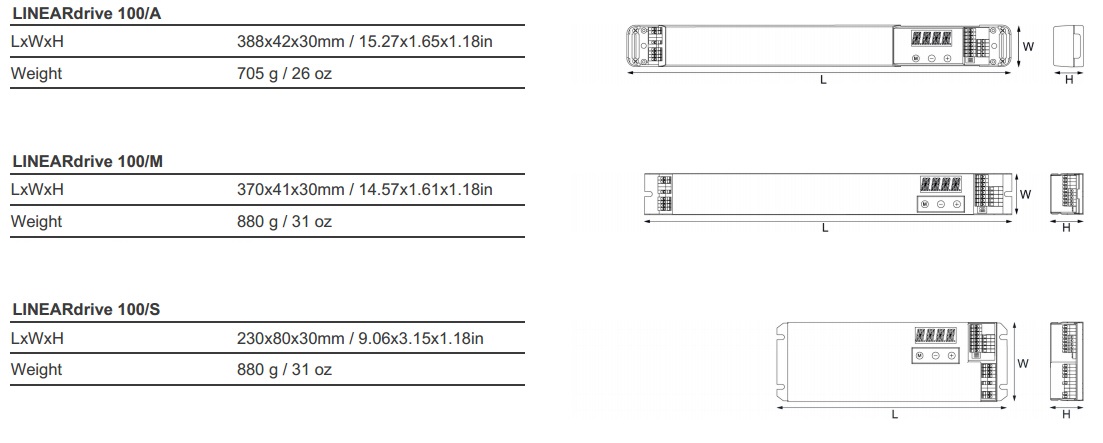

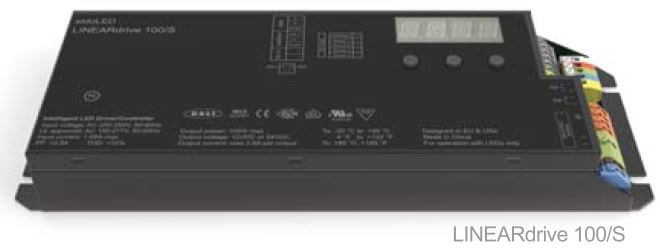

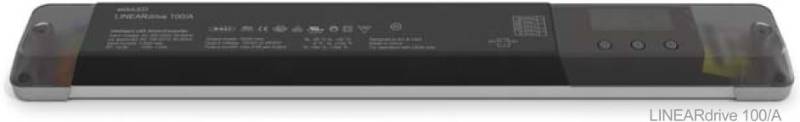

Die LINEARdrive 100 Serie ist in 3 verschiedenen Versionen erhältlich, die sich lediglich in Abmessungen und Gewicht unterscheiden:

 eldoLED LINEARdrive 100 DALI/DMX

Des Weiteren ist es möglich z.B. eine astronomische Uhr (Nachtabsenkung) oder einen Bewegungsmelder an den externen Eingang zu betreiben.

Technische Daten eldoLED LINEARdrive 100:

 Eingang:
 Eingangsspannung AC

 120-250V (ENEC zugelassen)

 120-277V (UL zugelassen)

 Eingangsspannung DC 120-275V
 Eingangsstrom

 1.05A max @ 120V/60Hz

 0.5A max @ 230V/50Hz

 0.45A max @ 277V/60Hz


 Ausgang:
 RGBW @ 12V 2.08A pro Ausgang
 RGB @ 12V 2.76A pro Ausgang
 RGBW @ 24V 1A pro Ausgang
 RGB @ 24V 1.33A pro Ausgang
 LED Ausgangspannung 12V, 24V
 LED Ausgangsstrom 2.8A max.
 Anzahl LED Ausgänge 4
 Anzahl Steuerkanäle 4

 Dimmprotokoll DMX und DALI
 Dimmbereich 100%-0% (HydraDrive)
 Dimmkurve linear, logarithmisch, quadratisch
 Treiber-Konfiguration über 3-Tasten-Benutzeroberfläche

 Gewicht 705g / 880g
Eigenschaften "eldoLED LINEARdrive 100 DALI/DMX"
·Dimmbarkeit/Steuerung: DALI, DMX
·Farbtemperatur/Lichtfarbe: RGB/3Kanäle, RGBW/4Kanäle
·Konstantspannung: 12V, 24V
·Verwendung/IP-Code: IP20 - IP44 (indoor)
Hersteller "eldoLED B.V."

Die Firma ist weltweit führend in der Entwicklung und Herstellung von intelligenten LED Treiber Lösungen. eldoLED EVG heben sich durch smarte, innovative und insbesondere effiziente LED-Betriebsgeräte hervor. Ob DALI oder DMX, ob mit interner Stromversorgung oder als Stellglied bei externem Netzteil, sowie für Konstantstrom- oder Konstantspannungsbetrieb.

Weiterführende Links des Herstellers

Datenblatt
Technischen Informationen
Quick Start Guide

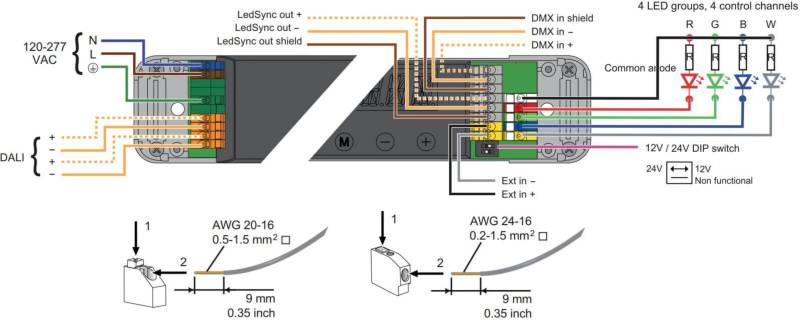

Anschlussdiagramm
Weiterführende Downloads
