DALI RGBW Dimmer bzw. RGB Dimmer für LED Bänder

Produktinformationen "DALI RGBW Dimmer bzw. RGB Dimmer für LED Bänder"

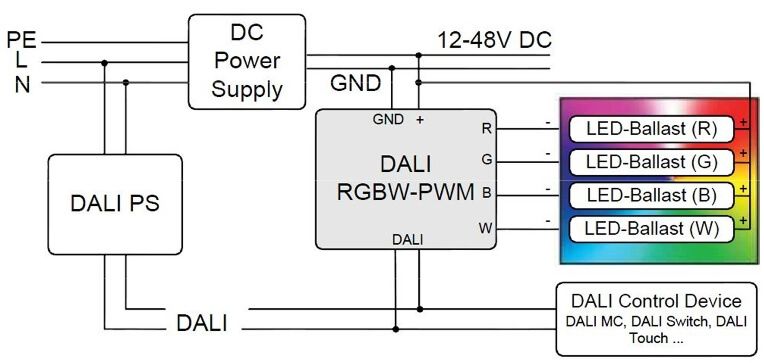

RGBW Dimmer bzw. RGB Dimmer für LED-Bänder mit DALI steuern

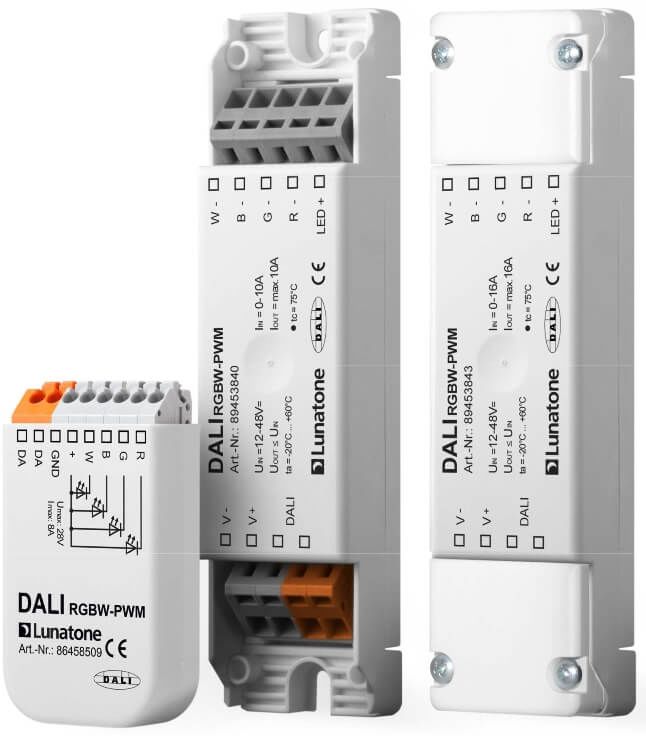

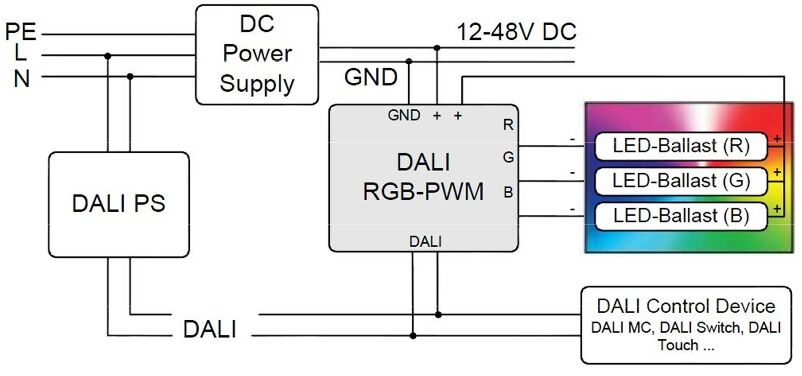

Der DALI RGBW Dimmer mit PWM von Lunatone ermöglicht die direkte Ansteuerung von Leuchten mit RGB- oder RGBW-Eingang. Mit der reinen DALI RGB Dimmer Variante lassen sich Leuchten mit RGB-Eingang steuern.
Dazu stehen für die Ansteuerung vier bzw. drei PWM-Ausgänge (16 Bit) bei einer DALI Adresse (DT8) bereit. Je nach Typ sind maximale Anschlussströme von 4A, 8A, 10A oder 16A möglich.


Produkteigenschaften:

  • Das Gerät wird über eine DALI-Adresse gesteuert (Device Type 8)
  • LED-Dimmer mit RGBW-Farbsteuerung
  • Getrennte Steuermöglichkeit von Helligkeit und Farbe (Betriebsart: Normalized, Unlinked)
  • Ansteuerung von vier bzw. drei PWM-Ausgängen für die Farben Rot, Grün, Blau und Weiß (beim RGBW Dimmer) über DALI (DT8, Farbdarstellung RGBWAF)
  • Konfiguration über DALI-Cockpit Softwaretool und DALI USB-Interface
  • Geeignet zum Ansteuern von Konstantspannungs-LED-Modulen
  • Je nach Typ mehrere Gehäusevarianten mit unterschiedlichen Abmessungen erhältlich
  • Versorgungsspannung 12V oder 24V DC, 48V Variante auf Anfrage
  • Anschlussströme von 4A, 8A, 10A oder 16A individuell und je nach Typ verfügbar
  • Der maximale Anschlussstrom kann beliebig auf die Farbkanäle verteilt werden, der Summenstrom darf den Anschlussstrom jedoch nicht überschreiten


Folgende Versionen sind erhältlich:

RGB-Versionen, mit 3 PWM-Ausgängen (16-Bit)

bis zu einem Anschlussstrom von 4A: 89453837
bis zu einem Anschlussstrom von 8A: 86458514
bis zu einem Anschlussstrom von 10A: 89453839
bis zu einem Anschlussstrom von 16A: 89453842


RGBW-Versionen, mit 4 PWM-Ausgängen (16-Bit)

bis zu einem Anschlussstrom von 8A: 86458509
bis zu einem Anschlussstrom von 10A: 89453840
bis zu einem Anschlussstrom von 16A: 89453843


Sonstige technische Daten:

  • Versorgung: 12VDC-24VDC, 48V auf Anfrage
  • Steuereingang: DALI (Device Type 8)
  • Dimmung: 1 % - 100 %
  • Temperatur: -15 °C - 50 °C
  • Schutzart: IP20
  • Zustand nach Netzrückkehr: von DALI-Einstellung abhängig
  • Max. Leitungsquerschnitt: 2,5 mm2

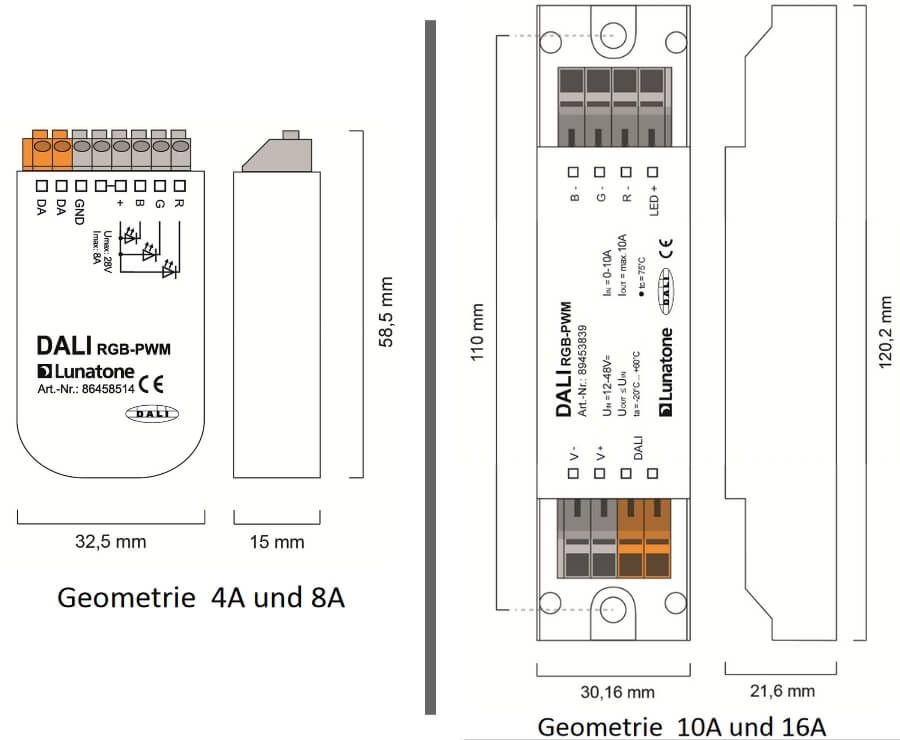

  • Maße (LxBxH): 40x28x14 mm bzw. 59x33x15 mm bzw. 120x30x21 mm
Eigenschaften "DALI RGBW Dimmer bzw. RGB Dimmer für LED Bänder"
·Dimmbarkeit/Steuerung: DALI, DALI DT8
·Farbtemperatur/Lichtfarbe: RGB/3Kanäle, RGBW/4Kanäle
·Konstantspannung: 12V, 24V
·Leistungsbereich: 5 - 20 W, 20 - 50 W
·Verwendung/IP-Code: IP20 - IP44 (indoor)
Datenblätter & weiterführende Infos zum Produkt

Datenblatt Dimmer RGBW
Datenblatt Dimmer RGB
Lunatone Produktübersicht

Alle Lunatone Produkte in einer strukturierten Übersicht als PDF downloaden."

Hersteller "Lunatone Industrielle Elektronik GmbH"

Lunatone Industrielle Elektronik GmbH

wurde 1993 mit der Errichtung eines Entwicklungsbüros, als Spin-Off der Technischen Universität Wien, der Grundstein für eine bemerkenswerte Erfolgsgeschichte gelegt. Denn schon einige Jahre später, im Jahr 2000, konnte aufgrund der stetig wachsenden Nachfrage die Lunatone Industrielle Elektronik GmbH gegründet werden. Von Beginn an wurden kundenspezifische Lösungen in den Bereichen DALI Lichtsysteme, elektronische Informationstechnik und industrielle Elektronik angeboten. Das Angebot reicht von Bedienmodulen, Steuergeräte & Sensoren, Phasendimmer, Aktuatoren & Signalwandler, Betriebsgeräte 230VAC, 48V, 24V, DALI Busversorgungen & Erweiterungen bis hin zu Interfaces, Tools & Gateways. Seit über 10 Jahren bieten wir Weltweit über 100 Produkte des Herstellers Lunatone. Nachstehend unser Portfolio der Produkte. Tipp: Verwenden Sie die Filterfunktion zum schnellen finden des gewünschten Treibers, oder rufen Sie uns an.

Lunatone GmbH
Paukerwerkstraße 5 - 1210 Vienna - Austria

Weiterführende Links des Herstellers
