PWM Tunable White Dimmer via DALI

Varianten ab 77,58 € *
Nettopreis: 65,19 €

inkl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Stromstärke:


Stck

PWM Tunable White Dimmer via DALI Ansteuerung Device Type 8 LED Dimmer (CV) für Tunable... mehr

PWM Tunable White Dimmer via DALI Ansteuerung

Device Type 8 LED Dimmer (CV) für Tunable White LED-Module

Der Tunable White PWM Dimmer ermöglicht die direkte Ansteuerung von dimmbaren Leuchten deren Farbton von kaltweiß bis warmweiß einstellbar ist.
Gedimmt wird mittels Pulsweitenmodulation (PWM), welche über den DALI Steuereingang definiert wird.

Versorgungsspannung 12V oder 24V DC, 2 PWM-Ausgänge (16 Bit), 1 DALI Adresse (DT8), je nach Typ max. Anschlussströme von 4A, 8A, 10A oder 16A

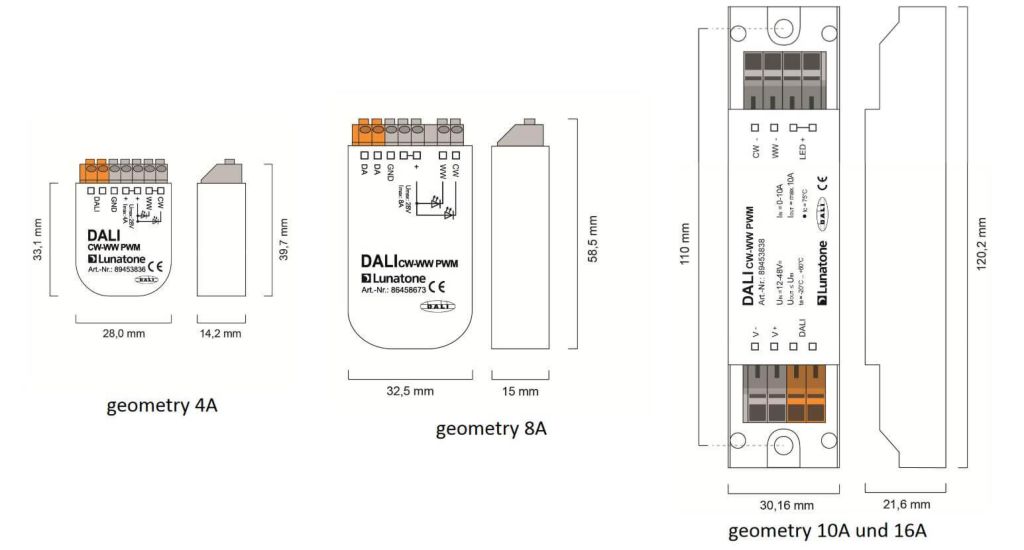

Das Modul ist in 3 Gehäusevarianten erhältlich (40x28x14 oder 59x33x15 oder 120x30x60) auch mit Strombegrenzung lieferbar: 200mA / 350mA / 700mA / 900mAModul auch als Baugruppe für direkten Leuchten-Einbau lieferbar.

Versionen:

DALI Tunable White Dimmer 4A (89453836)
DALI Tunable White Dimmer 8A (86458673)
DALI Tunable White Dimmer 10A (89453838)
DALI Tunable White Dimmer 16A (89453841)



Produkteigenschaften

  • LED Tunable White Dimmer mit Farbtemperatursteuerung
  • Zum direkten Ansteuern von dynamischen weißen LEDs mit gemeinsamen Pluspol, deren Farbton von kaltweiß (CW) bis warmweiß (WW) einstellbar ist
  • Das Gerät verfügt über eine gemeinsame DALI-Adresse für beide Kanäle (Device Type 8)
  • Farbtemperatursteuerung entsprechend DALI Spezifikation für Device Type 8, Colour Type Tc
  • Geeignet zum Ansteuern von Konstantspannung-LED-Modulen
  • Versorgungsspannung 12V oder 24V DC
  • Konfiguration über DALI-Cockpit Softwaretool und DALI USB-Interface
  • 3 Gehäusevarianten je nach Variante
  • Je nach Typ max. Anschlussströme von 4A, 8A, 10A oder 16A
  • Der maximal Anschlussstrom kann beliebig auf die Kanäle verteilt werden, der Summenstrom darf den Anschlussstrom jedoch nicht überschreiten

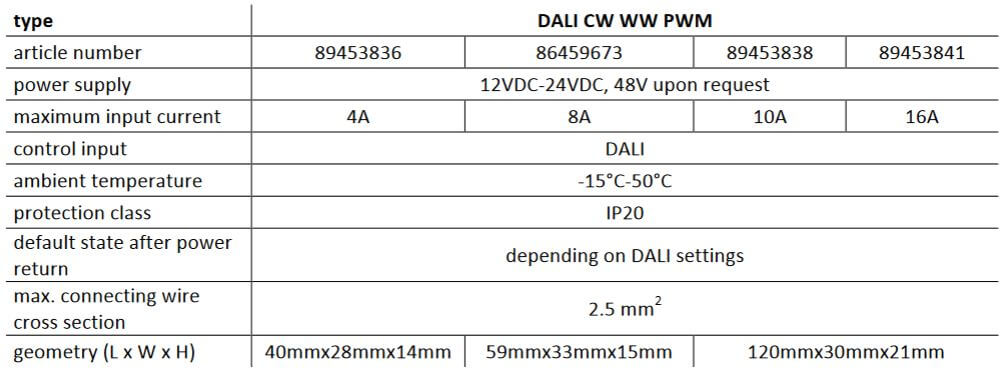

PWM Dimmer Spezifikationen

DALI Tunable White Dimmer

Weiterführende Links zu "PWM Tunable White Dimmer via DALI"
DALI PWM-Interface für kaltweiß bis warmweiß einstellbare Leuchten von 4A - 16A mit einer... mehr
Merkmale / Tags dieser Produktfamilie. Bitte beachten Sie die Details in der Beschreibung oder im Datenblatt.
Konstantspannung: 12V, 24V, 36V, 48V
Verwendung/IP-Code: IP20 - IP44 (indoor)
Dimmbarkeit/Steuerung: DALI, DALI DT8
Farbtemperatur/Lichtfarbe: Tuneable White
Datenblatt Tunable White Dimmer
Datenblatt in Englisch für DALI LED Tunable White Dimmer von 4-16A
Lunatone Produktübersicht

Alle Lunatone Produkte in einer strukturierten Übersicht als PDF downloaden.

"
