Produktinformationen "KNX4DALI Gateway | 89451312"

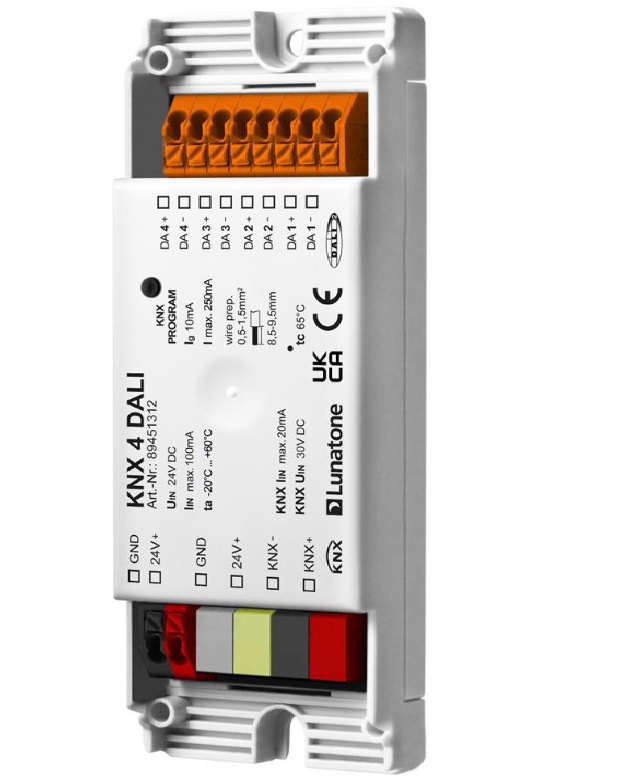

KNX 4 DALI Gateway für Broadcast-Steuerung von 4 DALI Linien
Das für DALI-2 und KNX zertifizierte Gateway ermöglicht eine Broadcast-Steuerung von 4 DALI Linien mitjeweils 4 DALI Betriebsgeräten und DALI Bus Versorgung. Einfach über ETS5 und eine bereitgestellte Produktdatenbank konfigurier- und mit KNX Komponenten verknüpfbar.
Eigenschaften des KNX4DALI Gateways

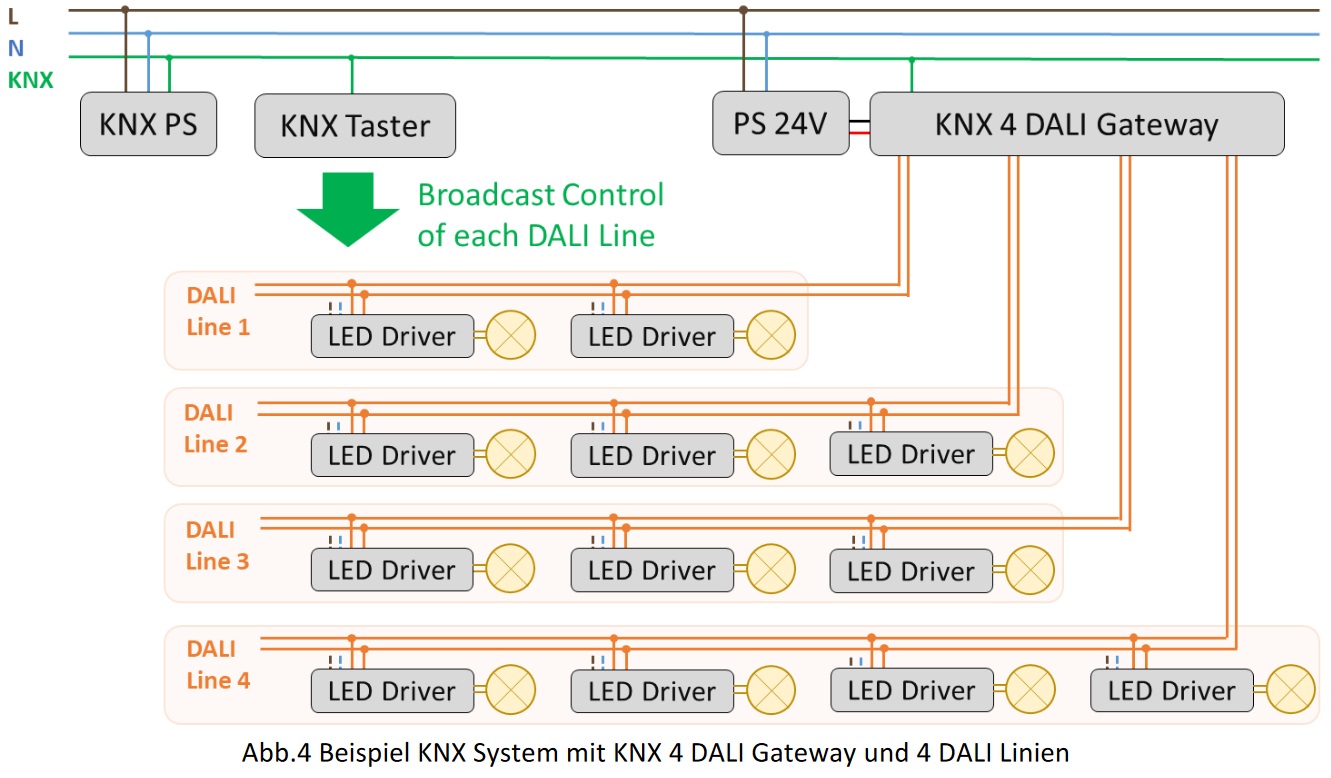

- Broadcast-Steuerung von 4 DALI Linien mit jeweils 4 DALI Betriebsgeräten
- Integrierte DALI Bus Versorgung

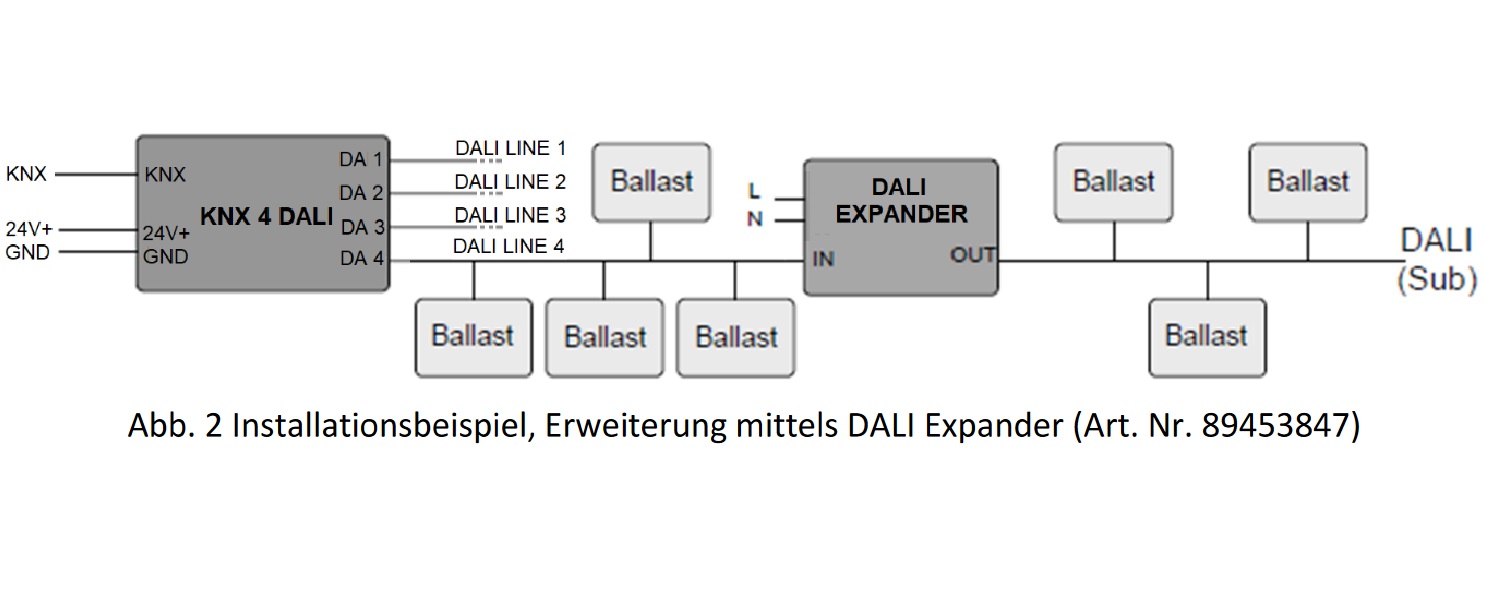

- Anzahl der Geräte mit DALI Expander erweiterbar
- Konfigurierbar über eine bereitgestellte Produktdatenbank für ETS5
- DALI Datenpunkttypen können in der ETS5 eingestellt und mit KNX Komponenten verknüpft werden
- Farbtemperatur (DT8: CW-WW), Farbsteuerung (DT8: RGB, RGBW, HSV, XY)
- DALI Szenenaufrufe mittels KNX Szenen-Kommunikationsobjekten möglich
- weitere Leuchtmittel die unterstützt werden (DT0, DT2, DT3, DT4, DT6)
- Kostenfreie Software: DALI-Cockpit für die DALI Bus Inbetriebnahme
Spezifikationen zu Lunatone 89451312
Technische Daten:
| Umgebungstemperatur | -20°C bis +60°C |
| Schutzart | IP20 |
| Anschlussdrähte Querschnitt | max. 1,5 mm² |
| Montage | Zwischendeckeinbau, Integration in Schutzklasse II Geräte |
Elektrische Daten
| Eingang 24V: | |
|---|---|
| Art des Eingangs | Versorgung |
| Klemmen | KNX gelb/weiß alternativ 24V Versorgung: rot/schwarz |
| Kennzeichnung Klemmen | 24V+ /GND |
| Eingangsspannungsbereich | DC23....27V |
| Eingangsstrom max. | 100mA |
| Leistungsaufnahme max. | 2.7W |
| Eingang KNX: | |
| Art des Eingangs | KNX / TP |
| Kennzeichnung Klemmen | KNX- / KNX+ |
| Eingangsspannungsbereich | DC 21...32V SELV |
| Eingangsstrom max. | 6mA |
| Leistungsaufnahme max. | 150mW |
| Ausgänge: DALI 1-4 | |
| Art des Ausgangs | DALI Busversorgung |
| Kennzeichnung Klemmen | DA 1-4 (DA+, DA-) |
| Ausgangsspannungsbereich | 12Vdc-22,5Vdc, typ. 16V |
| Garantierter DALI Ausgangsstrom | 10mA |
| Maximaler DALI Ausgangsstrom | 250mA Eine zusätzliche externe Busversorgung ist nicht möglich ! |

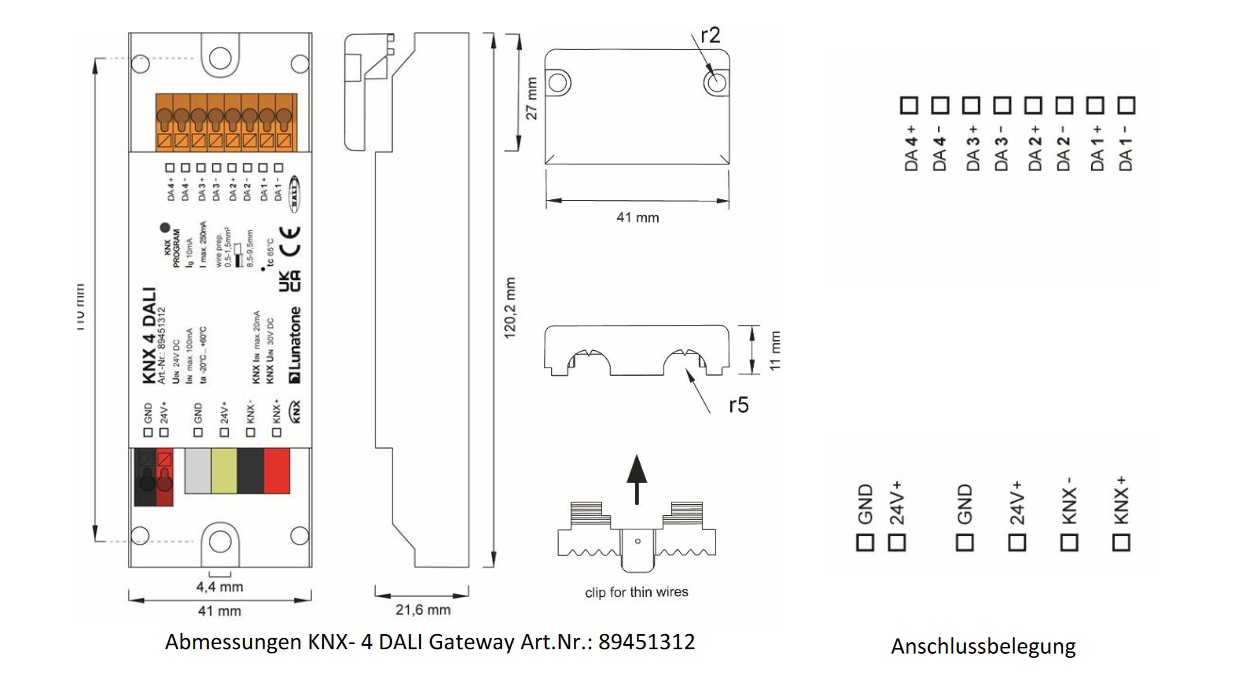

| Gehäuse und Abmessungen: | |
| Länge | 120mm |
| Breite | 41mm |
| Höhe | 22mm |
| Farbe | Grau |
Weitere Informationen zur KNX4DALI Schnittstelle 89451312 entnehmen Sie bitte dem Datenblatt im Download Tab.
| ·Bauform/Montage: | Deckeneinwurf |
|---|---|
| ·Dimmbarkeit/Steuerung: | DALI, DALI DT8, KNX |
| ·Verwendung/IP-Code: | IP20 - IP44 (indoor) |
