LED Konverter Jolly MD PUSH

Produktinformationen "LED Konverter Jolly MD PUSH"

Über Triac dimmbarer LED Konverter DC Jolly MD

  • Multi-Strom, bzw. Multi-Spannungs LED Konverter dimmbar - universell einsetzbar.

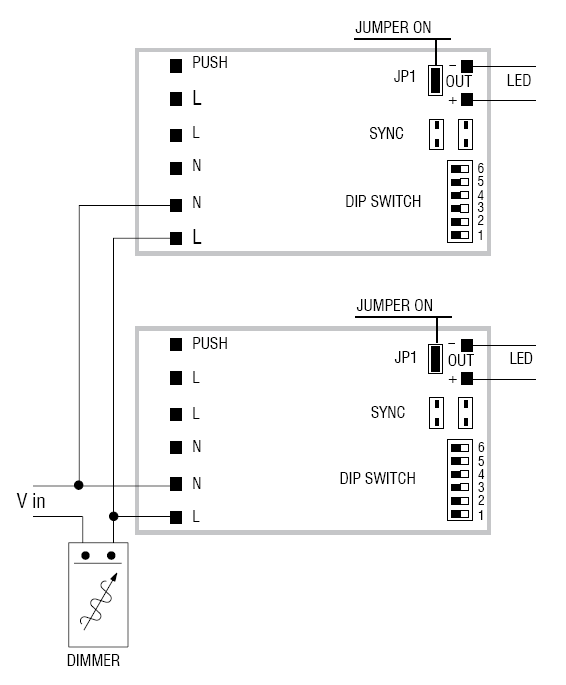

  • Ansteuerung über handelsübliche Dimmer (Phasenan/abschnittsteuerung) oder Taster (Push-Button).
  • Ein/Aus mittels kurzem Tastendruck, Veränderung der Helligkeit über gehaltenem Taster. (siehe Datenblatt)
  • Flicker ( Output Ripple ) <= 3%

TCI 122260/123260 32 Watt, Konstantstrom, bzw. -Spannung sind über Dip-Schalter einstellbar.

DC Jolly MD CV und CC, Push und LCTCI 122260 SELV , ENEC und KEMA Symbole

Dip-SWLeistungSpg. sekStrom sek# LED
Stellung 117 W2...47 V max350mA const.max 12
Stellung 224 W2...47 V max500mA constmax 12
Stellung 325 W2...47 V max550mA constmax 12
Stellung 432 W2...46 V max700mA constmax 12
Stellung 532 W2...43 V max.750mA constmax 11
Stellung 610 W12 V constant900mA max-
Stellung 720 W24 V constant900mA max-
Stellung 822 W28 V constant900mA max-

Wirkungsgrad in Abhängigkeit der Leistung: 20W - 32W : 84%  - 91%

 Funktionen TCI 122260

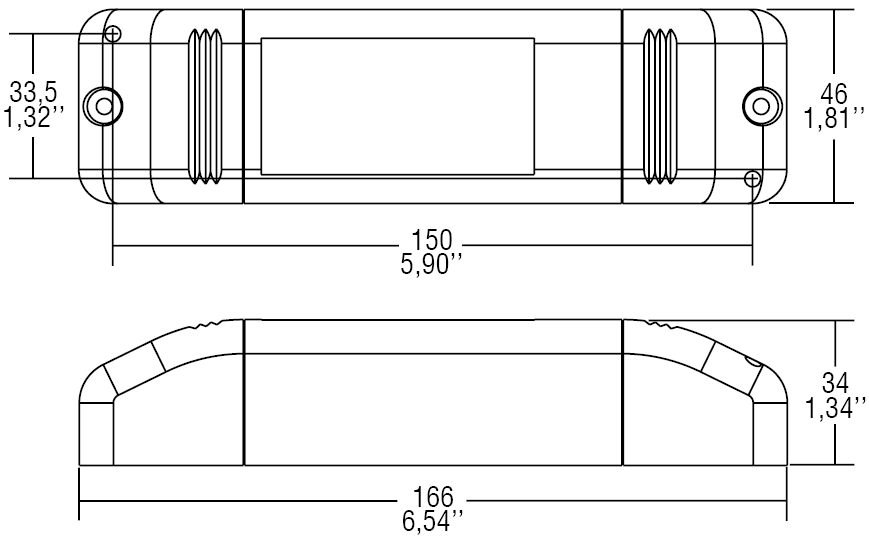

LED Treiber, Abmessungen zu TCI 122260

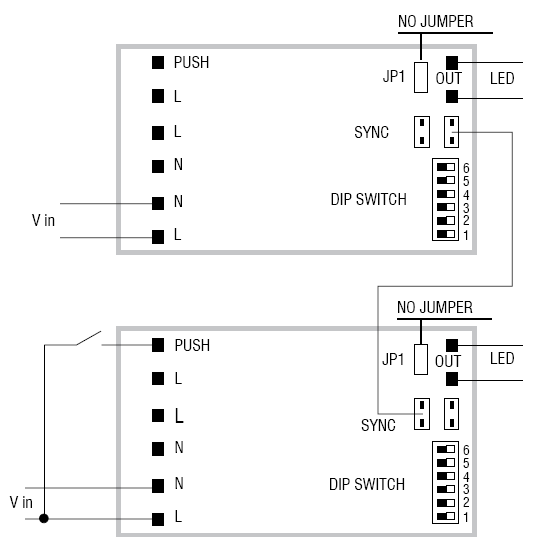

  • Nahezu alle  TCI Jolly Konverter können über Sync-Kabel miteinander verbunden werden. Dadurch sind alle LED Konverter über nur einen Taster gleichzeitig dimmbar.
  • Bis zu 10 LED Konverter (Slaves) lassen sich über einen Master zusammen schalten.
  • Taster und Installationsmaterial sind nicht im Lieferumfang enthalten.

Ausführliche Beschreibung zuLED Konverter Jolly MD 122260 entnehmen Sie bitte dem Datenblatt.

Eigenschaften "LED Konverter Jolly MD PUSH"
·Dimmbarkeit/Steuerung: Phasenab/-anschnitt, Tast-Dimmen
·Konstantspannung: 12V, 24V, 28V
·Konstantstrom: 0,35A, 0,5A, 0,55A, 0,7A, 0,75A
·Leistungsbereich: 5 - 20 W, 20 - 50 W
·Verwendung/IP-Code: IP20 - IP44 (indoor)
Hersteller "TCI TELECOMUNICAZIONI ITALIA S.R.L."

TCI TELECOMUNICAZIONI ITALIA S.R.L. (TCI Saronno)

ist einer der führenden Hersteller mit Sitz in Italien und bekannt für ein umfangreiches Angebot an LED Konvertern, - EVG, und LED Treiber. TCI legt großen Wert auf Qualität und Zuverlässigkeit. Erfahrung und Vertrauenswürdigkeit sind die Schlüssel zu TCIs Erfolg.
Seit über 10 Jahren bieten wir für Deutschland und Europa zwischenzeitlich über 100 Produkte des Herstellers aus Saronno/Italien (TCI IT) an.

Nachstehend unser Portfolio der Produkte. Tipp: Verwenden Sie die Filterfunktion zum schnellen finden des gewünschten Treibers, oder rufen Sie uns an.

Weiterführende Links des Herstellers

Datenblatt TCI Jolly MD Push
Switch-Dim - Resync-Anleitung

10 von 16 Bewertungen

4.75 von 5 Sternen


88%

6%

0%

6%

0%


Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Von: Peter

22. September 2023 08:50

Schnelle und einwandfreie Lieferung, Artikel einwandfrei

Jederzeit wieder

Von: Alois

23. März 2021 13:28

Super Produkt

Von: Peter M.

30. Juni 2012 10:53

n/a

DC-Jolly-MD Hallo, war im Internet auf der Suche nach einem universellen LED-Treiber, der vor allem ohne zusätzlichen Aufwand dimmbar sein sollte. Da ich auch viel mit Einzel-LED experimentiere, sollte das Gerät unbedingt Gleichstrom- und Gleichspannung liefern. Nachdem ich die Seite LEDClusive aufgerufen hatte und mich unter den LED-Treibern umgesehen hatte, fiel meine Wahl auf den DC-Jolly-MD-Treiber, weil er alle von mir gewünschten Funktionen bereitstellt. Sichtkontrolle: Nach Öffnen der Abdeckung zeigt sich ein solider, platzsparender, kompakter Aufbau. Leiterplatten-Seite 1 wurde teils mit Leistungsbauteilen normal bestück. Seite 2 ist in SMD-Technik ausgeführt. Alle Lötungen sind sauber maschinell gelötet, lediglich eine Spule wurde nachträglich von Hand eingelötet. Die Dip-Schalter zur Betriebsartenwahl sind gut zugänglich  durch keinerlei Bauteile eingeengt. Auch der Jumper 1 zur Betriebsartenumschaltung ist gut zu erreichen. Die Anschlussklemmen der Netzseite und der LED-Ausgang sind mit qualitativ guten Klemmleisten ausgerüstet. Zugentlastungen sind beidseitig vorhanden. Zwei diagonale Befestigungslöcher von ca. 4 mm Durchmesser werden nach Entfernungen der Anschlusskappen sichtbar. Ebenfalls gut zu erreichen sind die Synchro-Stecker um mehrere Bausteine elektrisch zu verbinden. Viele elektronische Trafos oder Netzgeräte liefern nur mehr oder weniger stabilisierte Wechselspannungen  solche Geräte sind für zwar für den Betrieb von handelsüblichen Spots geeignet, nicht aber für den direkten Anschluss von separaten LEDs. Das Jolly-Gerät hingegen gehört zur Gruppe der Netzgeräte mit stabilisiertem Gleichspannung- bzw. Gleichstrom-Ausgang. Es handelt sich bei dem DC-Jolly-MD um ein sehr universell einsetzbares Vorschaltgerät für verschiedene LED-Anwendungen. Das Gerät kann mittels DiP-Schalter sowohl als Stromstabilisator für 5 verschieden gängige LED-Ströme verwendet werden, als auch als stabilisierte Spannungsquelle zur Speisung herkömmliche 12V Leistungs-Spots. Mit entfernen von JP 1 arbeitet das Gerät in Push-Mode, das heißt, beim Anschließen eines separaten Tasters kann das Gerät nicht nur ein und ausgeschaltet werden, sonder bei längerem Betätigen des Tasters auch entsprechend auf- und abwärts gedimmt werden. Eine weitere Möglichkeit der Dimmung ergibt sich durch externen Anschluss eines externen, handelsüblichen Dimmer aus dem Baumarkt. Dazu muss der Jumper 1 eingesteckt werden. Soweit zur Beschreibung und äußerlichen Einschätzung meines Wahlgerätes. Von einem ausführlichen Funktions-Test werde ich in Kürze berichten. Buchautor Peter Müller http://www.led-einsteiger.de

Von: Paul

23. April 2021 13:00

n/a

Von: Peter M.

19. Juli 2012 17:36

n/a

Als Fortsetzung zu meiner ersten Einschätzung ... DC-Jolly-MD Funktionstest

Von: Steffen

19. Juni 2021 07:08

n/a

Von: Marco

25. November 2021 07:43

n/a

Von: Manstein

21. Mai 2019 10:45

n/a

Hervorragende Leistung, kompetente Sachkenntnisse, Freundlichkeit und Zuverlässigkeit, schneller und sicherer Versand, alles Bestens, vielen Dank

Von: stephan

17. Dezember 2021 04:43

n/a

Von: Michael

29. Januar 2023 18:18

n/a

schnelle und reibungslose Abwicklung

Ähnliche Artikel

127414 Produktbild
TCI Maxi Jolly HV 60 | 1-10V & PUSH | 127414 | 151414
Hochvolt LED-Treiber 50 bzw. 60W
Konstantströme: 250 bis 700mA; bis zu 112V max., für den Betrieb von bis zu 32 LEDs in Reihe.
TCI 122408, 127414, 151414
Produktnummer: 286
Ausführung wählen
+3

Varianten ab 59,49 €*
54,08 €*

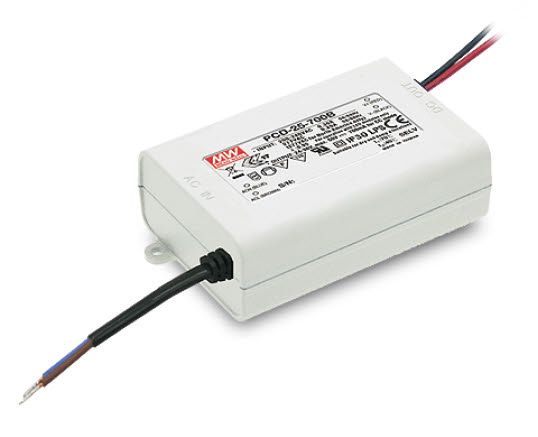

PCD-25 Meanwell Produktbild
PCD-25 Meanwell - Dimmbares LED-Netzteil
Mean Well PCD-25 Serie
Dimmbarer LED-Treiber über Phasenan/abschnittssteuerung mit Strömen von 350mA - 1400mA
Produktnummer: PCD25
Ausführung wählen
+3

Varianten ab 18,21 €*
19,40 €*
Jolly Slim 123680
Schmaler LED Treiber JOLLY SLIM 1...10 V & PUSH
Jolly Slim
Sehr schmaler LED-Treiber 32W, dimmbar via 1..10V oder Taster. TCI 123680
Produktnummer: 123680

42,30 €*

Lieferzeit ca. 5-10 Werktage*

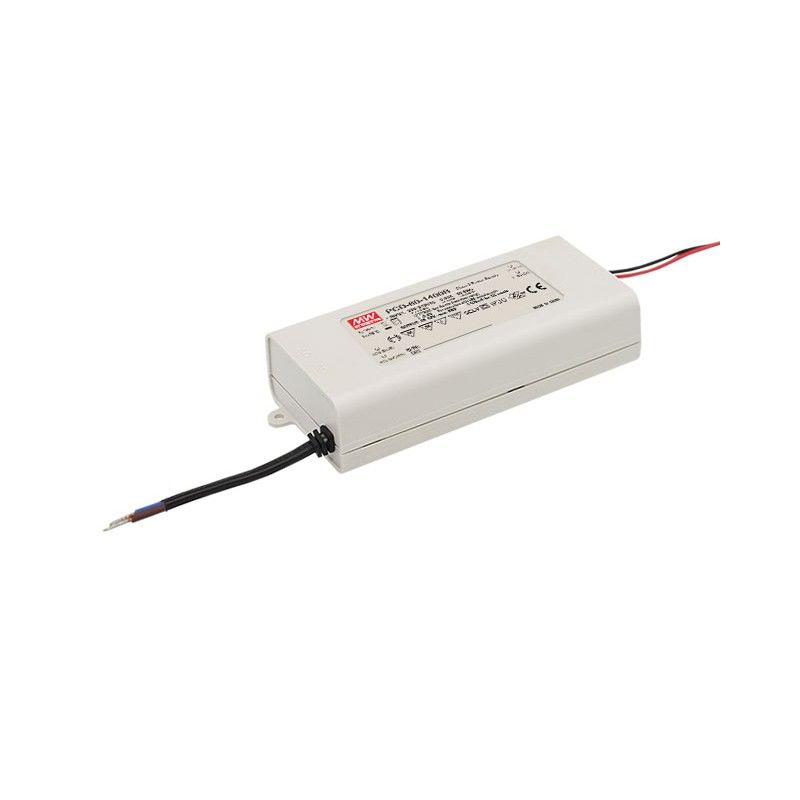

PCD-60 Meanwell - Dimmbares Konstantstromnetzteil
PCD-60 Meanwell - Dimmbares Konstantstromnetzteil
Meanwell PCD-60 Serie
Dimmer mit Phasenan- /abschnitts-Steuerung bei 60W Leistung und Strömen von 500mA - 2400mA.
Produktnummer: PCD60
Ausführung wählen
+6

Varianten ab 25,35 €*
27,01 €*
PCD-40 Meanwell - Dimmbar über Triac (Wanddimmer)
PCD-40 Meanwell - Dimmbar über Triac (Wanddimmer)
Meanwell PCD-40 Serie
Dimmbarer LED-Treiber über Phasenan- /abschnitts-Steuerung von 350mA - 1750mA bei 40W Leistung.
Produktnummer: PCD40
Ausführung wählen
+5

Varianten ab 22,85 €*
24,40 €*

Lieferzeit ca. 3-5 Werktage*

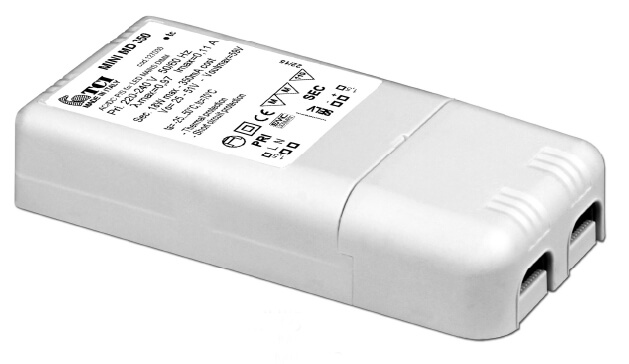

TCI Mini MD
TCI Mini MD / Mini MD BI
Kleiner Treiber (12,5-21W) mit Phasenanschnitts-/Phasenabschnittsdimmung. TCI Mini MD ist mit verschiedenen Ausgangsströmen oder als Einbaugerät (BI) erhältlich
Produktnummer: 760
Variante aus Liste wählen

24,79 €*

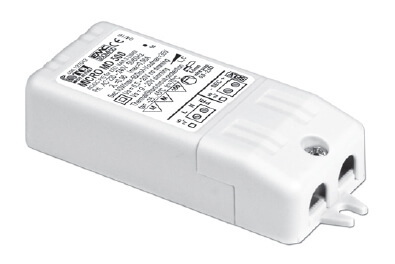

TCI Micro MD Produktbild
