TCI Maxi Jolly HV 60 | 1-10V & PUSH | 127414 | 151414
58,90 €*
Nettopreis: 49,50 ۆber 20 lieferbar.
Sofort verfügbar, Lieferzeit: 1-3 Tage*
- Kauf und Beratung beim LED-Experten
- Profi-Produkte aus über 15 Jahre Erfahrung
- LED-Technik ist unsere Leidenschaft
- Kostenloser Versand ab 150€ Bestellwert (DE)
Produktinformationen "TCI Maxi Jolly HV 60 | 1-10V & PUSH | 127414 | 151414"

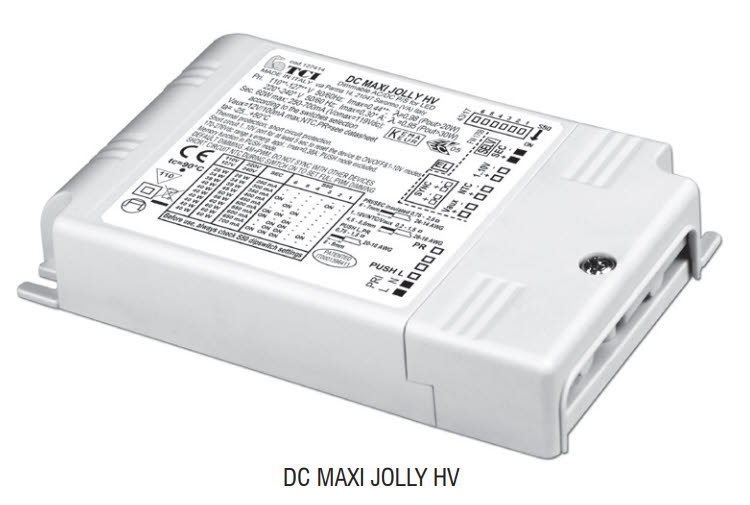

LED Treiber DC MAXI JOLLY HV 60 - 1-10V & Push (Hochvolt)
Die Besonderheit am Maxi Jolly HV (TCI 127414, 151414) bietet abhängig vom eingestellten Strom die Möglichkeit bis zu 32 LEDs in Reihe an einem LED-Konverter zu betreiben. Dadurch ist es möglich mehrere z.B. LED-Einbaustrahler sparsam zu installieren. Die LED-Strahler werden einfach nur seriell verkettet. Für zuverlässigen Betrieb bitte jeweilig auf die max. Spannung, bzw. Leistung je String achten.
Eigenschaften der Maxi Jolly HV-Versionen:
- LED Konverter mit hoher Ausgangsspannung (bis zu 112V bei 350mA)
- Hohe Leistung von 60W.
- Konstantstrom über Dip-Schalter einstellbar.
- Master-Slave-Betrieb mittels Synchronisationsleitungen möglich (nur PWM-Modus)
- Ext. Temperatursensor optional.
- Dimmung über 1-10V Schnittstelle vorgesehen (127414, 151414)
- Tastdimmung mittels Tasteingang vorbereitet.
Ein/Aus mittels kurzem Tastendruck, Veränderung der Helligkeit über gedrücktem Taster. (127414,151414) - Flicker ( Output Ripple ) <= 3%
- Auch mit Hybrid-Dimmung (AM + PWM) verfügbar. (127414)
Lesen Sie dazu auch diesen Fachbeitrag zu den Dimmarten PWM/AM/Hybrid.
- Sowie mit durchgängiger Linear-Dimmung (AM) verfügbar. (151414)
Der Maxi Jolly Hochvolt ist in folgenden Varianten erhältlich:
TCI 127414 ist der technologisch verbesserte Nachfolger des #122414. Seine Innovation ist die Kombination aus PWM- und AM-Regelung. Diese sogenannte Hybrid-Steuerung sorgt im Bereich von 100% - 25% durch lineare Regelung für absolut flickerfreies Licht. Erst im Bereich unterhalb 25% bis 1% wird auf die bekannte PWM-Regelung umgeschalten. Somit kommen die Vorzüge beider Verfahren zum Einsatz.
Durch Kurzschließen des NTC-Eingangs beim Einschalten kann zwischen "PWM-only" und Hybrid-Betrieb umgeschalten werden. Bestätigung durch einmaliges Blinken (PWM), zweimaliges Blinken (Hybrid)
TCI 151414 (bis zu 60W, absolut flickerfrei) versteht sich als reiner Linear-Regler. Der LED-Strom kann linear (AM) von 100% bis 1% gedimmt werden. Perfekt geeignet für den Einsatz Dim2Warm. 100% Kameratauglich. Achtung: Kein Master-Slave-Betrieb via Synch-Leitung möglich.

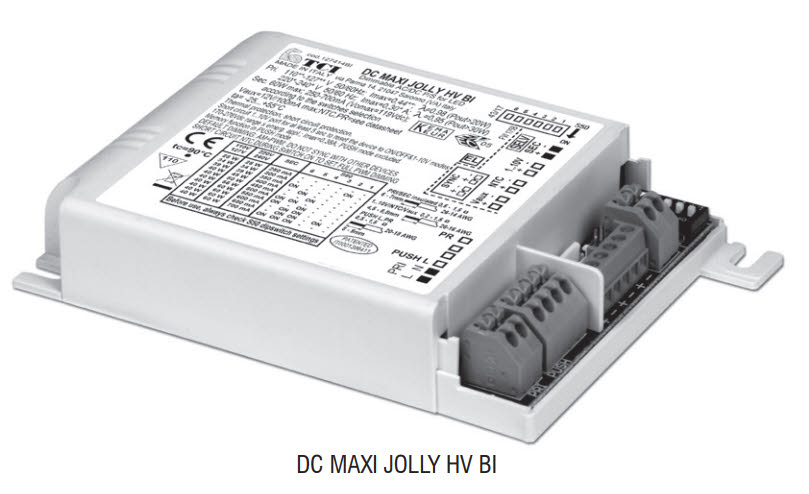

Die Geräte sind auch jeweilig in der Ausführung für Geräteeinbau, ohne Zugentlastung unter der Bezeichnung BI (Built In) erhältlich.
Die technischen Unterschiede im Detail entnehmen Sie bitte jeweils den Datenblättern des Herstellers.
Technische Daten zu TCI 127414, 127414BI, 151414, 151414BI
| Dip-SW | Leistung | Spg. sek | Strom sek | # LED |
| Stellung 1 | 28 W | 20...112 V | 250mA const. | max 32 |
| Stellung 2 | 34 W | 20...112 V. | 300mA const | max 32 |
| Stellung 3 | 39 W | 20...112 V. | 350mA const | max 32 |
| Stellung 4 | 45 W | 20...112 V | 400mA const | max 32 |
| Stellung 5 | 50 W | 20...112 V | 450mA const | max 32 |
| Stellung 6 | 56 W | 2...112 V | 500mA const | max 32 |
| Stellung 7 | 60 W | 2...110 V | 550mA const | max 31 |
| Stellung 8 | 60 W | 2...100 V | 600mA const | max 28 |
| Stellung 9 | 60 W | 2...92 V | 650mA const | max 26 |
| Stellung 10 | 60 W | 2...86 V | 700mA const | max 24 |

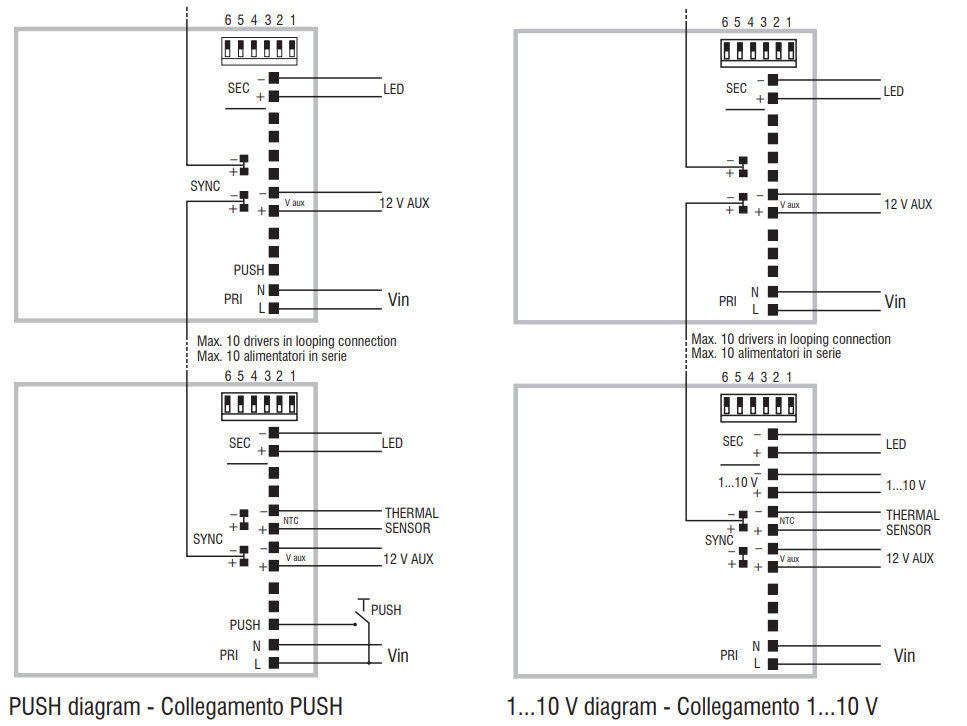

- Alle TCI Jolly Konverter können über Sync-Kabel im PWM-Modus miteinander verbunden werden.
Somit ist die Ansteuerung über nur einen Taster möglich. - Bis zu 10 Konverter (Slave) lassen sich an einem Master betreiben.
- Taster und Installationsmaterial sind nicht im Lieferumfang enthalten.
Um ggf. induktive Einstreuungen in die Sekundärleitung zu vermeiden, sollte diese so kurz wie möglich gehalten, sowie auch maximaler Abstand von Netzleitungen gehalten werden.
Ausführliche Beschreibung entnehmen Sie bitte dem Datenblatt
Historie dieses bewährten LED-Treibers:
TCI 122414 mit Ausgangsspannung bis zu 112V kann so bis 32 LEDs in Reihe betreiben. Die Dimmung erfolgt mittels PWM. Bevorzugter Einsatzbereich sind Straßenleuchten, oder auch für den Betrieb von vielen z.B. LED-Deckeneinbauspots. Über Synchronisationsleitungen können so im Master-Slave-Betrieb eine Vielzahl von LED-Spots elegant betrieben und gedimmt werden. (Nicht mehr verfügbar. Nachfolger 127414)
| ·Dimmbarkeit/Steuerung: | 0/1..10V, Tast-Dimmen |
|---|---|
| ·Konstantstrom: | 0,25A, 0,3A, 0,35A, 0,4A, 0,45A, 0,5A, 0,55A, 0,6A, 0,7A |
| ·Leistungsbereich: | 20 - 50 W |
TCI TELECOMUNICAZIONI ITALIA S.R.L. (TCI Saronno)
ist einer der führenden Hersteller mit Sitz in Italien und bekannt für ein umfangreiches Angebot an LED Konvertern, - EVG, und LED Treiber. TCI legt großen Wert auf Qualität und Zuverlässigkeit. Erfahrung und Vertrauenswürdigkeit sind die Schlüssel zu TCIs Erfolg.
Seit über 10 Jahren bieten wir Weltweit über 100 Produkte des Herstellers aus Saronno/Italien (TCI IT) an.
Nachstehend unser Portfolio der Produkte. Tipp: Verwenden Sie die Filterfunktion zum schnellen finden des gewünschten Treibers, oder rufen Sie uns an.
TCI TELECOMUNICAZIONI ITALIA S.R.L.
Via Parma, 14 – Saronno 21047 (VA) – Italy
Anmelden
Netzteil Kaufberatung - Finde das passende und beste Netzgerät für dein LED-System!
Wir erläutern in nachstehender Tabelle worauf es ankommt, bzw. was die wesentlichen Unterschiede sind.
Grundsätzlich müssen alle LED DC Netzteile der DIN61347 entsprechen. Nur dann sind diese für die Verwendung mit LED zulässig. Ein Merkmal worauf wir achten.
| Netzteil LED Typen | LED-Trafo Konstantspannungs-Netzteil*) | LED-Treiber Konstantstrom-Netzteil |
| Hauptmerkmal: Spannung (Volt) | eingeprägt/fest, konstant. Beispielwerte: 12Volt, 24V, 48V | abhängig vom angeschlossenen LED-Modul, LED-Spot, LED-Strang. Angaben entsprechen einem "Arbeitsbereich", bestimmt durch die Anzahl der LEDs. (unabhängig vom Strom). Beispielwerte: 350mA/700mA .... 1050mA |
| Hauptmerkmal: Strom (Ampere, Milliampere) | abhängig von Anzahl und Leistung der angeschlossenen z.B. LED-Streifen. (kann bei manchen Netzteilen auf einen max. Wert eingestellt werden.) | eingestellter Strom ist fest. Treibt (!) einen definierten Strom durch den LED-Strang. |
| Leistung (Watt) | 16W bis 600W | 1,4W bis 100W |
| Anwendungsbereiche: | Niederspannung-LED-Module, LED-Boards mit integrierter Elektronik für die LEDs. Hauptanwendung: LED-Leisten, LED-Bänder, sowie deren Steuerungselektronik. | Reine COB-LED-Chips, LED-Deckeneinbautrahler, LED-Boards in Leuchten für direkten Konstantstrombetrieb. Zwingend auf die Stromangabe achten. |
| Flicker/Dimmung | Ausgangsseitige Helligkeitsteuerung über PWM (Pulsweitenregelung). Flicker abhängig vom Modulationsverfahren und Frequenz. | Meist PWM-Regelung, wird zunehmend abgelöst durch versch. innovative Lösungen wie Hybrid-Dimmung oder vollständig flickerfreie, lineare Regelung (AM, - Amplitudenmodulation). (Achten Sie auf das "AM" Symbol) |
| Lichtsteuerung | Es sind für beide Typen Helligkeitssteuerung über gängige Technologien wie Phasendimmen, DALI, 0/1-10V, Tastdimmen, bzw. Steuerung über Funk (Casambi, Bluetooth, Enocean, Zigbee) möglich. (Nutzen Sie unsere Filterfunktion zum schnellen Eingrenzen) | |
| Gehäuse | Verfügbare Gehäuseformen sind Blech-, Alu- und Kunststoffgehäuse, vollumkapselt mit hohem IP-Schutz, als Gerät mit Zugentlastung (für z.B. Betrieb als externes Netzteil in Zwischendecken) oder als Einbauversion zur Integration in ein LED-Leuchtensystem. Auch Ausführungen in Steckerform, Hutschiene oder Doseneinbau sind verfügbar. | |
| Kühlung | Alle unsere Geräte im Shop verstehen sich als leise Netzteile und arbeiten mit passiver Kühlung. Beim Betrieb empfehlen wir die Einhaltung der Prüfpunkt Tc angegebene maximal Temperatur zu achten. So ist eine lange Lebensdauer gewährleistet. | |
| LED Netzteil Hersteller im Shop (nur renommierte Marken) | Meanwell, Pur-LED, Arditi, Lunatone, TCI, Eldoled, Enertex, Code Mercenaries, Tridonic | |
| alternative Bezeichnungen | LED Netzgerät, LED Transformator, DC-Netzteil, Netztrafo, Trafo Netzteil, Festspannungsnetzteil, elektronischer Trafo, Konstantspannungsquelle | Konstantstromquelle, Konstantstromtreiber, |
*) Achtung: Es handelt sich hier um Gleichspannungsnetzteile (DC) und unterscheiden sich in der Anwendung von Wechselspannungstrafos wie mit Angaben von 12V AC.
Zwingend auf genaue Angabe auf dem Leuchtmittel achten.
Für nähere Eingrenzung haben wir auf unseren Seiten Filterfunktionen zur schnellen Suche eingerichtet und wird von uns sehr empfohlen. Gerne können Sie uns auch eine Mail für weitere Hilfe senden.
In der Vergangenheit gab es Leuchtmittel für Betrieb an 230V (HV) oder auch für z.B. 12V Kleinspannung. Die Lampen waren entsprechend ausgelegt und konnten einfach getauscht werden.
Zum Betrieb von z.B. 12V Lampen war ein Netzteil, kurz genannt Trafo, zum Transformieren der 230V Spannung auf 12V erforderlich.
Mit Einzug der LED-Technik setzten sich viele neue Betriebsarten durch.
Insbesondere LED-Lampen zum Austauschen (z.B. mit GU5.3 Sockel) benötigen weiterhin einen Transformator. Durch die nun kleinere Leistung und einer bisher hohen Mindestlast wurden sog. LED-Trafos entwickelt.
Während andere LED-Konzepte die LED-Lampen zum Austauschen ablöst und hierzu jedoch spezielle LED-Treiber zum direkten Betrieb der LEDs erzeugen.
LED-Trafos sind speziell für den Konstantspannungsbetrieb von LED-System ausgelegt und liefern am Ausgang eine feste Spannung z.B. 12V oder 24V.
Spannung ist konstant (CV=constant Voltage) und der Strom (mA) ist abhängig von der Leistung der angeschlossenen Lampen.
Deswegen wird der Strom begrenzt, bzw. konstant gehalten. Ein LED-Treiber treibt (so sagt der Fachmann) einen konstanten Strom durch die LED (oder mehrere in Serie geschaltene LEDs).
Die dann an der LED "abfallende" Spannung ("Vorwärtsspannung) bzw. die Summe dieser ist dann die am Ausgang eines Treibers gemessene Spannung. Das Netzteil muss diese bereitstellen können. Deswegen sind hier oft Spannungsbereiche angegeben.
Strom ist konstant (CC=constant Current) und die Spannung ist abhängig von den Eigenschaften des LED-Systems (Anzahl LEDs).
Zubehör
Bis zu 10 LED-Treiber miteinander synchronisieren.
Ähnliche Artikel
LED-Treiber mit Bilevel N Funktion, 50W; 350, 500, 550, 650, 700, 750, 850, 900, 1050mA const. ; 48V const.
TCI 122418N
Lieferzeit ca. 5-10 Werktage*

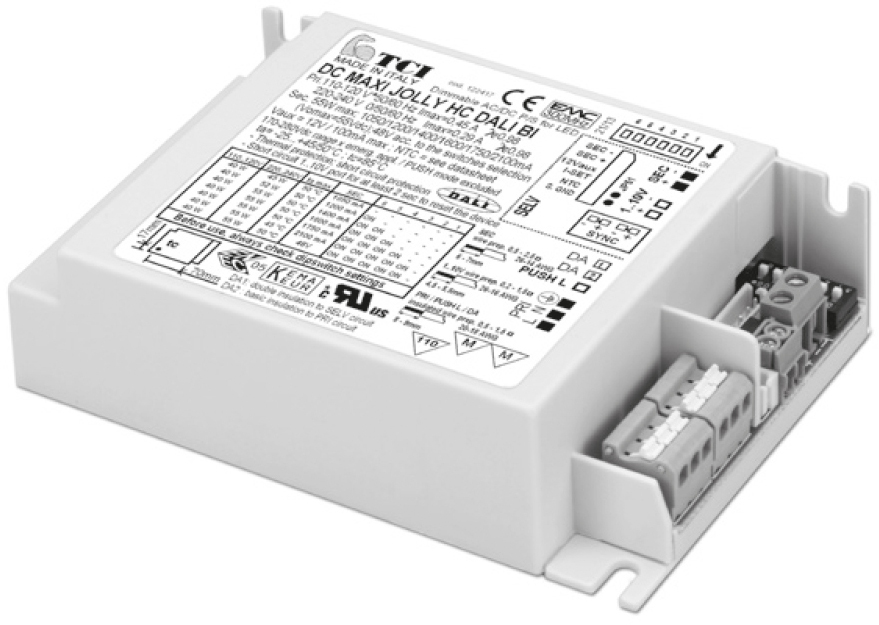

DALI LED-Treiber für hohe LED-Ströme: 1,05A - 2,1A. 48V const.
