Maxi Jolly HC DALI 60

ab 48,00 € *
Nettopreis: 40,34 €

inkl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Typ:


Stck

  • 364-123417
  • 123417
  • 0.2 kg
  • 8010703369641
  • TCI
Hochstrom LED-Treiber DC Maxi Jolly HC/2/BI DALI 55/60W Vielseitig dimmbar... mehr

Hochstrom LED-Treiber DC Maxi Jolly HC/2/BI DALI 55/60W

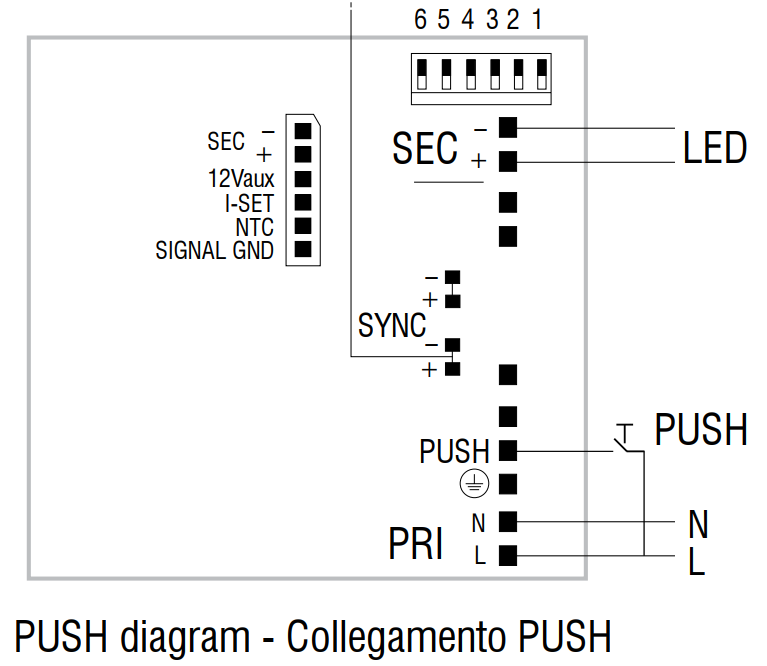

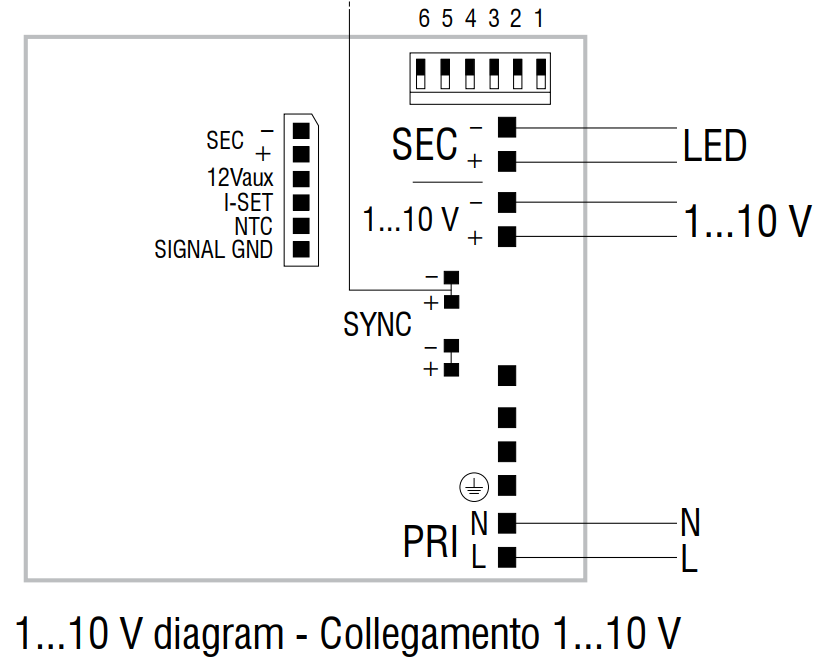

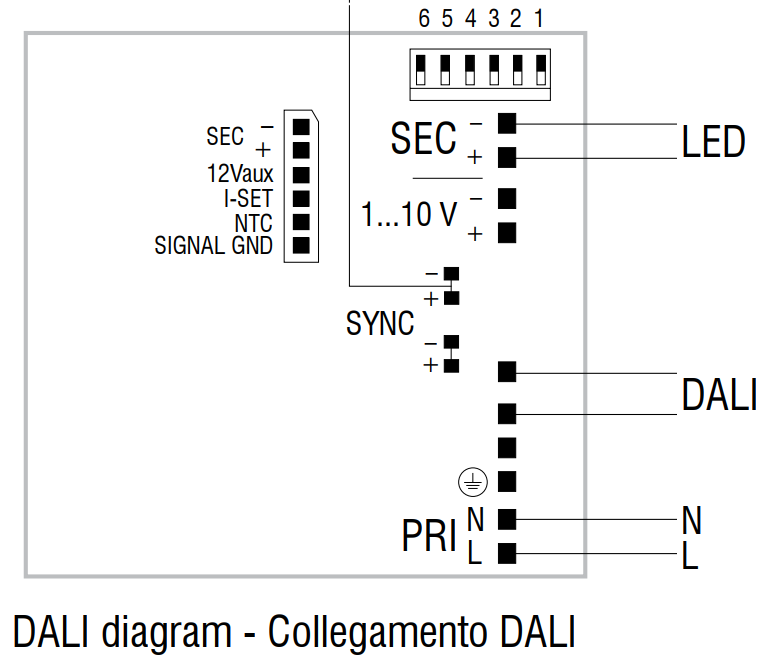

  • Vielseitig dimmbar über 1-10V, DALI oder Taster-Funktion
    • (Ein/Aus mittels kurzem Tastendruck, Veränderung der Helligkeit über gehaltenem Taster)
  • Geräte-Einbauversion TCI 123417 (ex 122417) 55Watt
  • Designed als Konstantstromquelle für hohe Ströme, alternativ Konstantspannungsquelle verwendbar.
  • Konstantströme von 1,05A bis 2,1A.
  • Ext. Temperatursensor optional.
  • Flicker ( Output Ripple ) <= 3%

Somit versteht sich dieser LED Treiber #123417 bzw. #123314 als Multi-LED-Konverter für vielseite Verwendung insbesondere als Hochstrom Treiber für LED.

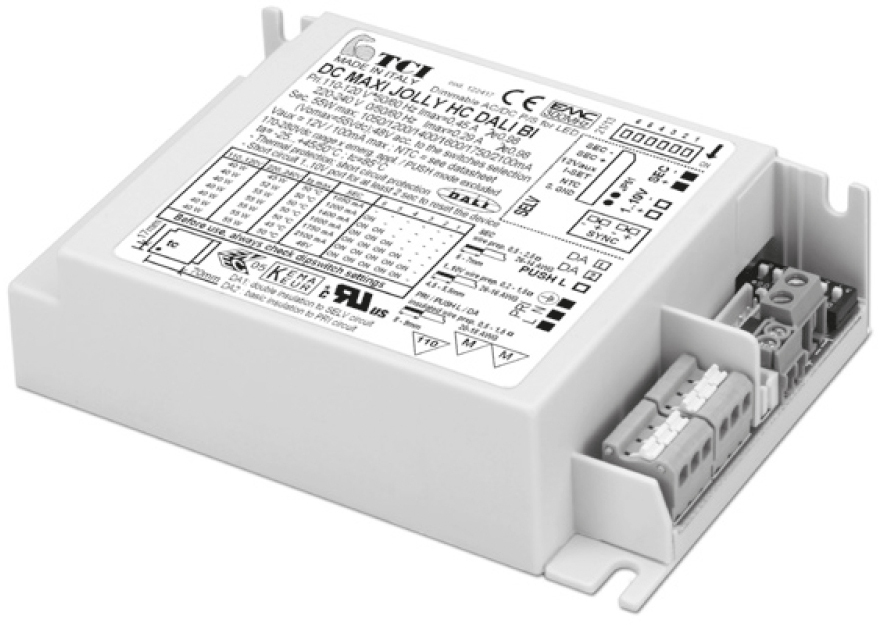

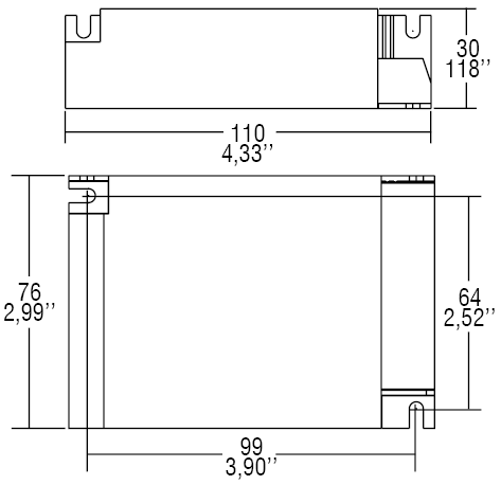

Version TCI  123417 ist für Built-in Verwendung. (ohne Zugentlastung und Klemmenabdeckung)

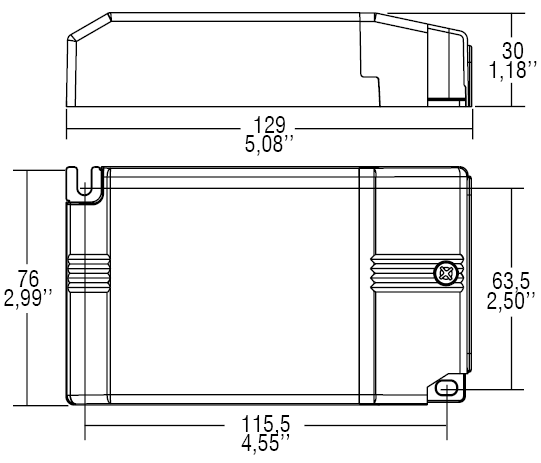

Version TCI 123314 besitzt eine Klemmenabdeckung incl. Zugentlastung
Alternativ finden Sie unter T-122417/4 die Variante mit sehr großer Klemmenabdeckung und Zugentlastung.


Funktionen 123314 HC/2TCI 122417 Symbole zu ENEC und SELV

Dipschalterübersicht mit Leistung, Strom und max. Spannung (TCI 123417/123314)

Dip-SW Leistung
123417/123314
Spg. sek Strom sek
Stellung 1 45 W/45 W 44 V max. 1,05 A const.
Stellung 2 52 W/ 52 W 44 V max. 1,2 A const.
Stellung 3 55 W/ 60 W 39 V max. 1,4 A const.
Stellung 4 55 W/ 60 W 35 V max. 1,6 A const.
Stellung 5 55 W/ 60 W 30 V max. 1,75 A const.
Stellung 6 55 W/ 60 W 26 V max. 2,1 A const.
Stellung 7 55 W/ 60 W 48 V const. 1,15 A max.


Wirkungsgrad in Abhängigkeit der Leistung: 20W - 55/60W : 84% - 92%

Built-Version des 123314 mit Funktionsübersichtsgrafiken

Alle TCI Jolly Konverter können über Sync-Kabel miteinander verbunden werden. Dadurch genügt ein Taster für die Ansteuerung des Masters..
Bis zu 10 Konverter (Slave) können über einem Master betrieben werden.
Taster und Installationsmaterial sind nicht im Lieferumfang enthalten.

Ausführliche Beschreibung zu TCI Maxi Jolly HC/2 bzw. DALI BI entnehmen Sie bitte dem Datenblatt.

Weiterführende Links zu "Maxi Jolly HC DALI 60"
Maxi Jolly HC BI DALI 55W DALI LED-Treiber für hohe LED-Ströme: 1,05A  -... mehr
Eigenschaften der Produktfamilie. Details zu Varianten finden Sie in der Beschreibung.
Konstantspannung: 48V
Konstantstrom: 1,05A, 1,2A, 1,4A, 1,6A, 1,75A, 1A - 2,4A, 2,1A
Leistung: 42W, 45W, 50W, 55W, 60W
Dimmbarkeit/Steuerung: 1..10V, DALI, Tast-Dimmen
HC DALI 60 Datenblatt
Datenblatt zu TCI 123417 (ex 122417, ex 122303)
bzw. TCI 123314 (ex 127314)
Switch-Dim - Resync-Anleitung
