DALI-2 Touchpanel 04 24035290

Produktinformationen "DALI-2 Touchpanel 04 24035290"

Multi Control Module DALI-2 Touchpanel 04 24035290

Das DALI-2 Touchpanel 04 - Multi Control Module ist ein hochmodernes, multifunktionales Steuergerät, das speziell für DALI und DALI-2 Systeme entwickelt wurde. Es bietet eine Vielzahl von Funktionen und Anpassungsmöglichkeiten, die es zu einem unverzichtbaren Element in modernen Beleuchtungssteuerungssystemen machen. Es stehen bis zu 16 frei konfigurierbare Tasten zur Verfügung und beim Touchpanel 04 24035290 zusätzlich 4 LEDS zur Visualisierung ausgewählter Gruppen oder Szenen. Die integrierte Handflächenerkennung bzw. Handflächensteuerung ermöglicht eine schnelle und intuitive Lichtsteuerung indem die gesamte Handfläche auf das Touchpanel gelegt wird. Das Touchpanel ist ebenfalls mit integriertem DALI Power Supply (-PS) verfügbar.

Einen Überblick über die verschiedenen Bedienoberflächen finden Sie unter den Bildern oder hier. Das Touchpanel bietet sowohl Standardlayouts als auch kundenspezifische Designs, die auf Anfrage umgesetzt werden können.

Eigenschaften  DALI-2 Touchpanel 04 - 24035290

  • Multifunktionales Bediengerät für DALI und DALI-2 Systeme
  • Multimasterfähig: Mehrere Module können in einem DALI-Kreis oder einer DALI-Gruppe installiert werden
  • Kapazitive Touch-Bedienfläche mit Handflächenerkennung für schnelle Bedienung
  • Bis zu 16 frei konfigurierbare Tasten
  • zusätzlich 4 LEDs zur Indikation von gewählten Szenen oder Gruppen
  • Standardlayouts und Werkseinstellungen für einfache Installation ohne Konfiguration
  • Flexible Layoutgestaltung: Individuelle Anpassungen und Layout-Austausch vor Ort, zusätzliche bedruckte Layoutgläser als Zubehör erhältlich
  • Einfache Konfiguration über LUNATONE DALI USB-Interface und DALI-Cockpit Softwaretool.
  • Bedienfläche aus Glas, Rahmenmaterial aus Kunststoff (weiß RAL 9016); Aluminiumrahmen oder kundenspezifische Rahmenfarben auf Anfrage
  • Integrierter DALI-2 Application Controller für die direkte Steuerung von DALI-Geräten
  • Unterstützung von DALI DT8 TC und RGB(W) Steuerung sowie Makros
  • Instanzmodus: Einfache Integration durch 16 DALI-2 Pushbutton-Instanzen und 5 DALI-2 Analog-Instanzen (Slider)
  • Einfache Installation: Montage an einer Unterputzdose
  • Versorgung über den DALI-Kreis, keine zusätzliche Stromversorgung notwendig
  • Version mit integrierter DALI Power Supply erhältlich („-PS“)
  • Version ohne LED-Licht erhältlich: DALI-2 Touchpanel 03
  • DALI-2 Steuergerät nach IEC62386-103

Unterschied zum Touchpanel 03:

  • Das Touchpanel 03 ist ohne die 4 LED-Lichter zur Visualisierung hier verfügbar.

Übersicht über die verfügbaren Versionen des DALI-2 Touchpanel 04

24035290-G000kapazitives Touchpanel mit 4 LEDs zur Visualisierung ausgewählter Gruppen oder Szenen, bis 16 Tasten, diverse Funktionen / Makros, auswechselbare Layouts, DALI-2 Instanzen

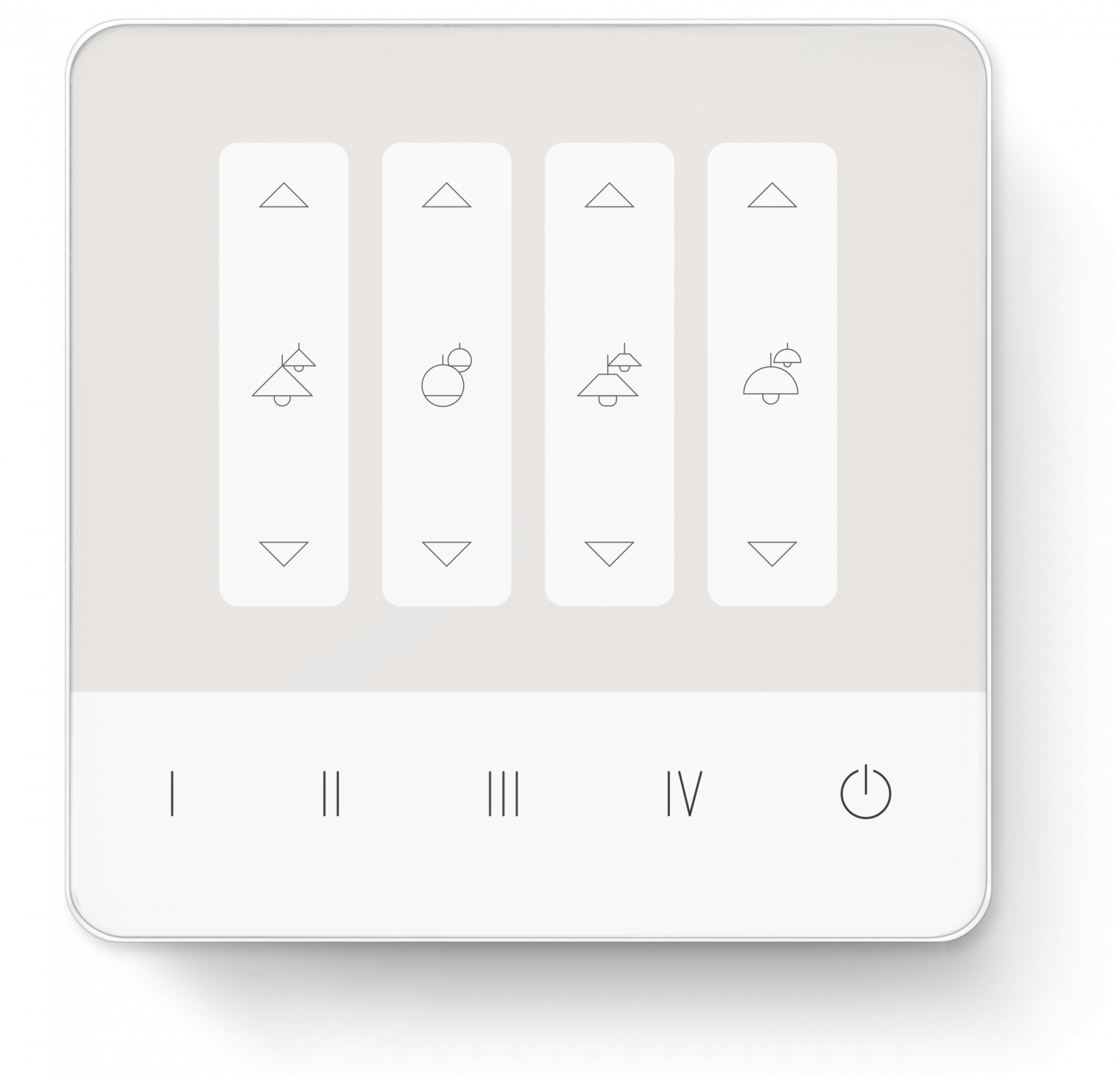

24035290-G10Akapazitives Touchpanel mit 4 LEDs zur Visualisierung ausgewählter Gruppen oder Szenen, bis 16 Tasten, diverse Funktionen / Makros, DALI-2 Instanzen, Funktion: 4 Gruppen separat dimmbar mit Pfeiltasten, Menüleiste: 4 Szenen, an / aus

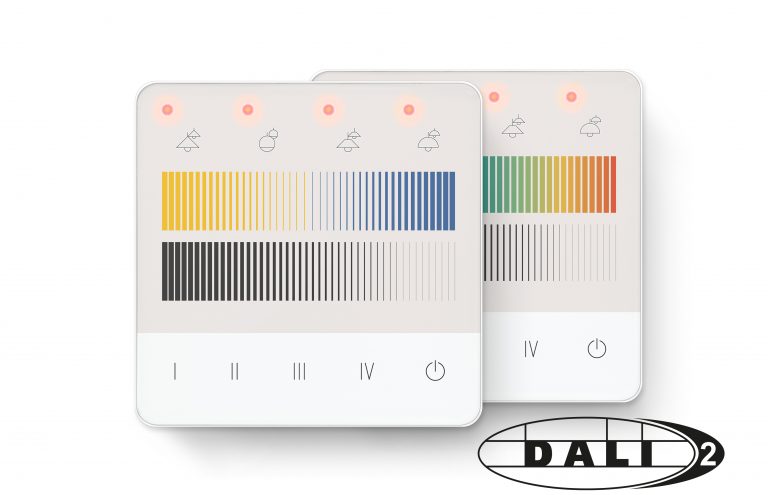

24035290-G11Akapazitives Touchpanel mit 4 LEDs zur Visualisierung ausgewählter Gruppen oder Szenen, bis 16 Tasten, diverse Funktionen / Makros, DALI-2 Instanzen, Funktion: 4 Gruppen an / aus, Helligkeitsregelung, Kaltweiß-, Warmweißregelung, Menüleiste: 4 Szenen, an / aus
24035290-G12Akapazitives Touchpanel mit 4 LEDs zur Visualisierung ausgewählter Gruppen oder Szenen, bis 16 Tasten, diverse Funktionen / Makros, DALI-2 Instanzen, Funktion: 4 Wirkbereichwahltasten, Helligkeitsregelung, Kaltweiß-, Warmweißregelung, Menüleiste: 4 Szenen, an / aus
24035290-G13Akapazitives Touchpanel mit 4 LEDs zur Visualisierung ausgewählter Gruppen oder Szenen, bis 16 Tasten, diverse Funktionen / Makros, DALI-2 Instanzen, Funktion: 4 Gruppen an / aus, Helligkeitsregelung, RGB Farbregelung, Menüleiste: 4 Szenen, an / aus
24035290-G14Akapazitives Touchpanel mit 4 LEDs zur Visualisierung ausgewählter Gruppen oder Szenen, bis 16 Tasten, diverse Funktionen / Makros, DALI-2 Instanzen, Funktion: 4 Wirkbereichwahltasten, Helligkeitsregelung, RGB Farbregelung, Menüleiste: 4 Szenen, an / aus
24035290-PS-G000kapazitives Touchpanel mit 4 LEDs zur Visualisierung ausgewählter Gruppen oder Szenen und mit DALI PS (70mA), bis 16 Tasten, diverse Funktionen / Makros, auswechselbare Layouts, DALI-2 Instanzen
24035290-PS-G10Akapazitives Touchpanel mit 4 LEDs zur Visualisierung ausgewählter Gruppen oder Szenen und mit DALI PS (70mA), bis 16 Tasten, diverse Funktionen / Makros, DALI-2 Instanzen, Funktion: 4 Gruppen separat dimmbar mit Pfeiltasten, Menüleiste: 4 Szenen, an / aus
24035290-PS-G11Akapazitives Touchpanel mit 4 LEDs zur Visualisierung ausgewählter Gruppen oder Szenen und mit DALI PS (70mA), bis 16 Tasten, diverse Funktionen / Makros, DALI-2 Instanzen, Funktion: 4 Gruppen an / aus, Helligkeitsregelung, Kaltweiß-, Warmweißregelung, Menüleiste: 4 Szenen, an / aus
24035290-PS-G12Akapazitives Touchpanel mit 4 LEDs zur Visualisierung ausgewählter Gruppen oder Szenen und mit DALI PS (70mA), bis 16 Tasten, diverse Funktionen / Makros, DALI-2 Instanzen, Funktion: 4 Wirkbereichwahltasten, Helligkeitsregelung, Kaltweiß-, Warmweißregelung, Menüleiste: 4 Szenen, an / aus
24035290-PS-G13Akapazitives Touchpanel mit 4 LEDs zur Visualisierung ausgewählter Gruppen oder Szenen und mit DALI PS (70mA), bis 16 Tasten, diverse Funktionen / Makros, DALI-2 Instanzen, Funktion: 4 Gruppen an / aus, Helligkeitsregelung, RGB Farbregelung, Menüleiste: 4 Szenen, an / aus
24035290-PS-G14Akapazitives Touchpanel mit 4 LEDs zur Visualisierung ausgewählter Gruppen oder Szenen und mit DALI PS (70mA), bis 16 Tasten, diverse Funktionen / Makros, DALI-2 Instanzen, Funktion: 4 Wirkbereichwahltasten, Helligkeitsregelung, RGB Farbregelung, Menüleiste: 4 Szenen, an / aus

Spezifikationen 24035290 und 24035290-PS

 DALI-2 TouchpanelDALI-2 Touchpanel-PS
Version mit integrierter Busversorgung 70mA
Art des AusgangsDALI, DALI-2, Multimaster, VersorgungDALI
Spannungsbereich9,5V … 22,5Vdc according to IEC6238612Vdc…. 20,5 Vdc
typ. Stromaufnahme DALI (bei 16,5V)2 mA
Betriebstemperatur-20°C … +45°C
Abmessungen87,7mm x 87,7mm x 16,5mm88mm x 88mm x 39mm
MontageEinbau Installationsdose
Einbau in Schutzklasse II Geräte
Einbau Installationsdose
Einbau in Schutzklasse II Geräte
Erwartete Lebensdauer100.000h
Herstellerspezifische BetriebsartenApplication Controller, DALI-2 Instancemode

Entnehmen Sie weitere Daten und Informationen zu den DALI-2 Touchpanels 04 aus dem Download-Tab

Die Variante "Extra Glas" erfordert eine Bestellung mit Hilfe des Konfigurators von Lunatone
Im Konfigurator können auch verschiedene vorgefertigte Designs geladen werden oder individuell online erstellt werden.
Auch die Konfiguration einer individuellen Rahmenfarbe ist mittels des Konfigurators möglich.
Bitte beachten Sie: Hier werden ggf. zusätzliche Kosten fällig sowie die Abnahme einer Mindestbestellmenge.
Sollte ein individuelles Design für Sie interessant sein, können Sie uns gerne kontaktieren.


Eigenschaften "DALI-2 Touchpanel 04 24035290"
·Dimmbarkeit/Steuerung: DALI, DALI2, DALI DT8
·Verwendung/IP-Code: IP20 - IP44 (indoor)
Datenblätter & weiterführende Infos zum Produkt

DALI-2 Touchpanel 04 Datenblatt

24035290 und 24035290-PS

Touchpanel Cockpit Configuration Guide

Hersteller "Lunatone Industrielle Elektronik GmbH"

Lunatone Industrielle Elektronik GmbH

wurde 1993 mit der Errichtung eines Entwicklungsbüros, als Spin-Off der Technischen Universität Wien, der Grundstein für eine bemerkenswerte Erfolgsgeschichte gelegt. Denn schon einige Jahre später, im Jahr 2000, konnte aufgrund der stetig wachsenden Nachfrage die Lunatone Industrielle Elektronik GmbH gegründet werden. Von Beginn an wurden kundenspezifische Lösungen in den Bereichen DALI Lichtsysteme, elektronische Informationstechnik und industrielle Elektronik angeboten. Das Angebot reicht von Bedienmodulen, Steuergeräte & Sensoren, Phasendimmer, Aktuatoren & Signalwandler, Betriebsgeräte 230VAC, 48V, 24V, DALI Busversorgungen & Erweiterungen bis hin zu Interfaces, Tools & Gateways. Seit über 10 Jahren bieten wir Weltweit über 100 Produkte des Herstellers Lunatone. Nachstehend unser Portfolio der Produkte. Tipp: Verwenden Sie die Filterfunktion zum schnellen finden des gewünschten Treibers, oder rufen Sie uns an.
