DALI-2 Touchpanel 24035410

Produktinformationen "DALI-2 Touchpanel 24035410"

DALI-2 Touchpanel 24035410 Lunatone

Multifunktionales DALI-2 Steuermodul mit flexiblem Tastenlayout. Das DALI-2 Touchpanel dient als universelles Modul zur Steuerung von DALI-kompatiblen Leuchten.

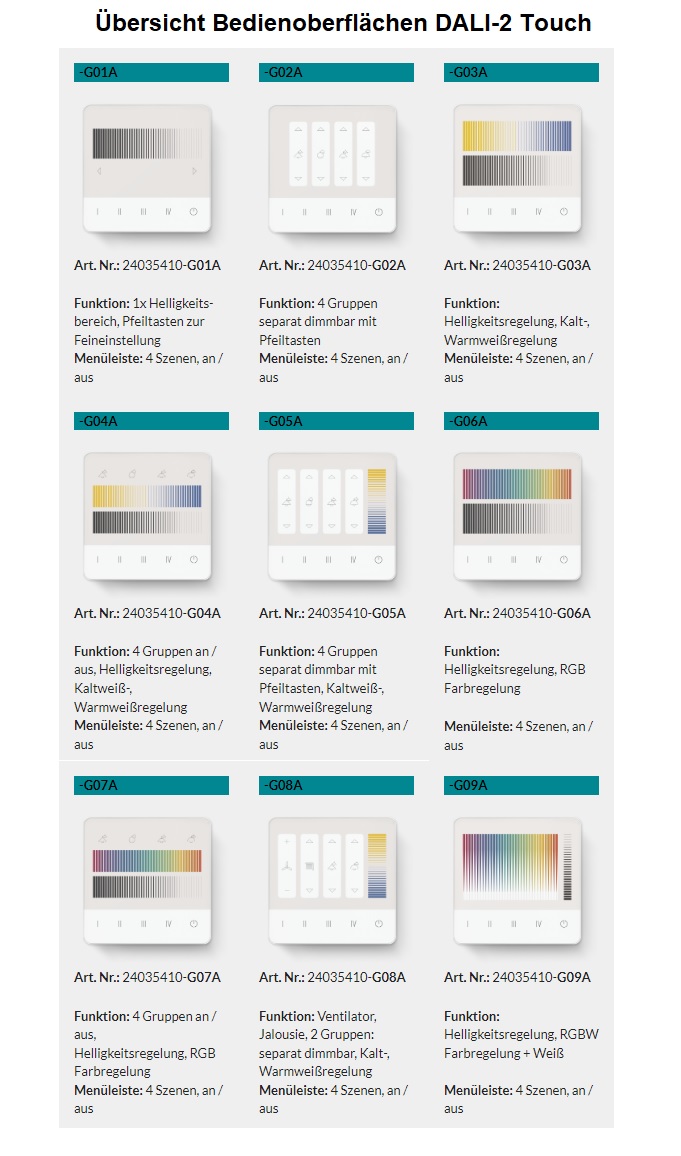

Einen Überblick über die verschiedenen Bedienoberflächen finden Sie unter den Bildern oder hier.

Eigenschaften

  • Multifunktionales Bediengerät für DALI und DALI-2 Systeme
  • Application Controller: DALI-Geräte direkt steuern
  • Multimasterfähig. Es können mehrere Module in einem DALI-Kreis und/oder einer DALI-Gruppe installiert werden.
  • Der Application Controller ermöglicht neben den Standard DALI Befehlen auch DALI DT8 TC und RGB(W) Steuerung und Makros.
  • Kapazitive Touch Bedienfläche
  • Instanzmodus: Einfache Integration durch 16 DALI-2 Pushbutton Instanzen und 5 DALI-2 Analog Instanzen (Slider)
  • Bis zu 16 konfigurierbare Tasten.
  • Standardlayouts und Werkseinstellung für einfache Installation ohne Konfiguration
  • Einfache Installation: Montage an einer Unterputzdose
  • Flexibles Layout - Individuelle Gestaltung – Layout Austausch vor Ort zusätzliche bedruckte Layoutgläser als Zubehör erhältlich
  • Das Modul wird vom DALI-Kreis versorgt, keine zusätzliche Versorgung notwendig
  • Version mit integrierter Dali Power Supply erhältlich (email Anfrage)
  • Einfache Konfiguration über LUNATONE DALI USB-Interface und DALI-Cockpit Softwaretool.
  • DALI-2 Steuergerät nach IEC62386-103.
  • Bedienfläche aus Glas (für Details siehe PDF im Download-Tab)
  • Rahmenmaterial aus Kunststoff (RAL 9016). Aluminiumrahmen oder Kundenspezifische Rahmenfarben auf Anfrage.
  • Integrierter DALI-2 Application Controller

Unterschied zum Touchpanel 04:

  • Das Touchpanel 04 mit zusätzlich 4 LEDs zur Visualisierung in verschiedenen Versionen finden Sie hier.

Spezifikationen des DALI-2 Touchpanels

Art des AusgangsDALI, DALI-2, Multimaster, Versorgung
Spannungsbereich9,5V … 22,5Vdc according to IEC62386
typ. Stromaufnahme DALI (bei 16,5V)2 mA
Betriebstemperatur-20°C … +45°C

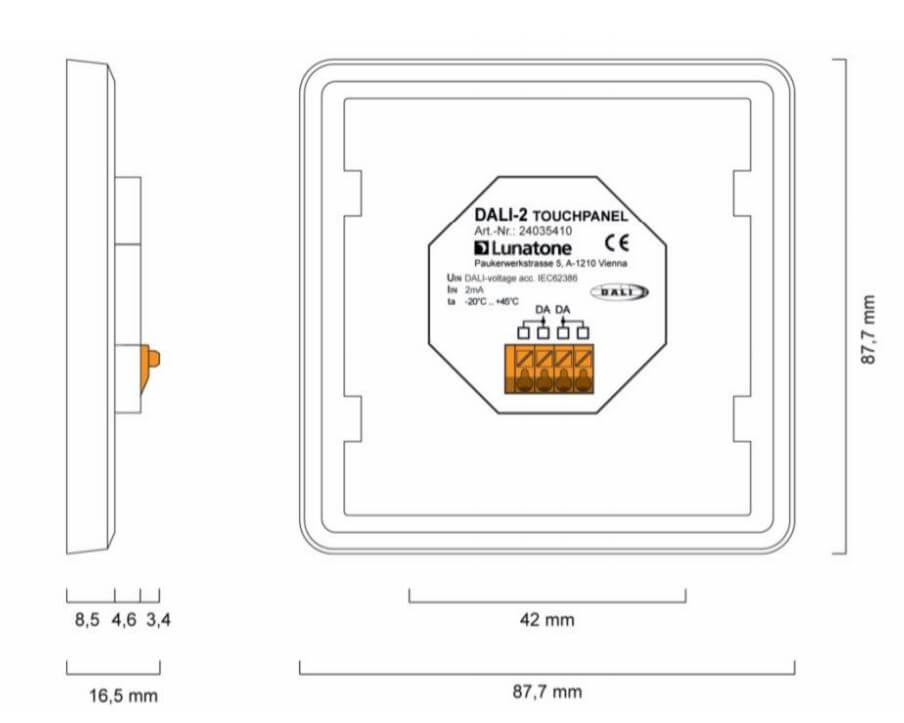

Abmessungen87,7mm x 87,7mm x 16,5mm
MontageEinbau Installationsdose
Einbau in Schutzklasse II Geräte
Erwartete Lebensdauer100.000h
Herstellerspezifische BetriebsartenApplication Controller, DALI-2 Instancemode

Entnehmen Sie weitere Daten aus dem Download-Tab

Die Variante "Extra Glas" erfordert eine Bestellung mit Hilfe des Konfigurators von Lunatone
Im Konfigurator können auch verschiedene vorgefertigte Designs geladen werden oder individuell online erstellt werden.
Auch die Konfiguration einer individuellen Rahmenfarbe ist mittels des Konfigurators möglich.
Bitte beachten Sie: Hier werden ggf. zusätzliche Kosten fällig sowie die Abnahme einer Mindestbestellmenge.
Sollte ein individuelles Design für Sie interessant sein, können Sie uns gerne kontaktieren.


Eigenschaften "DALI-2 Touchpanel 24035410"
·Dimmbarkeit/Steuerung: DALI, DALI2, DALI DT8
·Verwendung/IP-Code: IP20 - IP44 (indoor)
Datenblätter & weiterführende Infos zum Produkt

DALI-2 Touchpanel Datenblatt
DALI-2 TOUCHPANEL LAYOUTS

weitere Erläuterung zu den verfügbaren Layouts

Hersteller "Lunatone Industrielle Elektronik GmbH"

Lunatone Industrielle Elektronik GmbH

wurde 1993 mit der Errichtung eines Entwicklungsbüros, als Spin-Off der Technischen Universität Wien, der Grundstein für eine bemerkenswerte Erfolgsgeschichte gelegt. Denn schon einige Jahre später, im Jahr 2000, konnte aufgrund der stetig wachsenden Nachfrage die Lunatone Industrielle Elektronik GmbH gegründet werden. Von Beginn an wurden kundenspezifische Lösungen in den Bereichen DALI Lichtsysteme, elektronische Informationstechnik und industrielle Elektronik angeboten. Das Angebot reicht von Bedienmodulen, Steuergeräte & Sensoren, Phasendimmer, Aktuatoren & Signalwandler, Betriebsgeräte 230VAC, 48V, 24V, DALI Busversorgungen & Erweiterungen bis hin zu Interfaces, Tools & Gateways. Seit über 10 Jahren bieten wir Weltweit über 100 Produkte des Herstellers Lunatone. Nachstehend unser Portfolio der Produkte. Tipp: Verwenden Sie die Filterfunktion zum schnellen finden des gewünschten Treibers, oder rufen Sie uns an.

Lunatone GmbH
Paukerwerkstraße 5 - 1210 Vienna - Austria

Weiterführende Links des Herstellers

0 von 0 Bewertungen

Durchschnittliche Bewertung von 0 von 5 Sternen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Ähnliche Artikel

Ausverkauft
DALI Touchpanel multifunktional

Durchschnittliche Bewertung von 4 von 5 Sternen

DALI Touchpanel, multifunktional 24035465
DALI Touchpanel als DALI Steuermodul mit flexiblem Tastaturlayout
Produktnummer: 24035465

301,53 €*
DALI Touchpanel Bluetooth 4.0

Durchschnittliche Bewertung von 5 von 5 Sternen

DALI Touchpanel Bluetooth 4.0
Touchpanel mit Bluetooth-Schnittstelle zur Steuerung von DALI-Systemen
Produktnummer: 24035465-BT

351,79 €*

Lieferzeit ca. 2-4 Werktage*

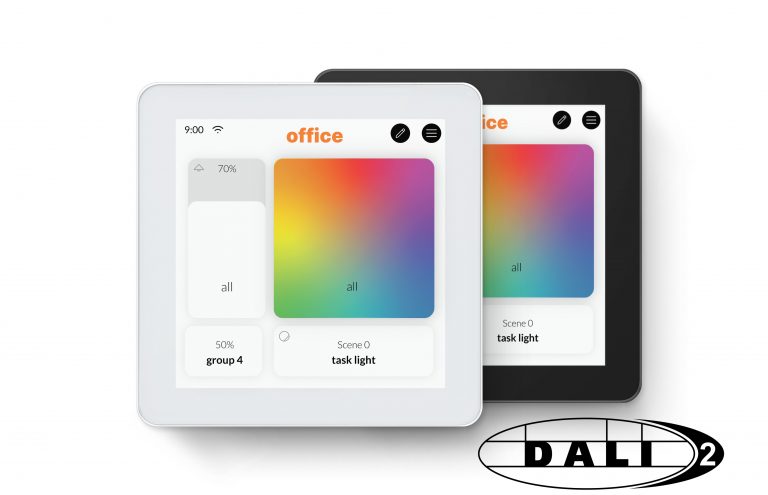

Layout Beispiel 86456841
