LED Warrior 14 IEC62386

Produktinformationen "LED Warrior 14 IEC62386"

Der LED Warrior 14 - ein echter Krieger

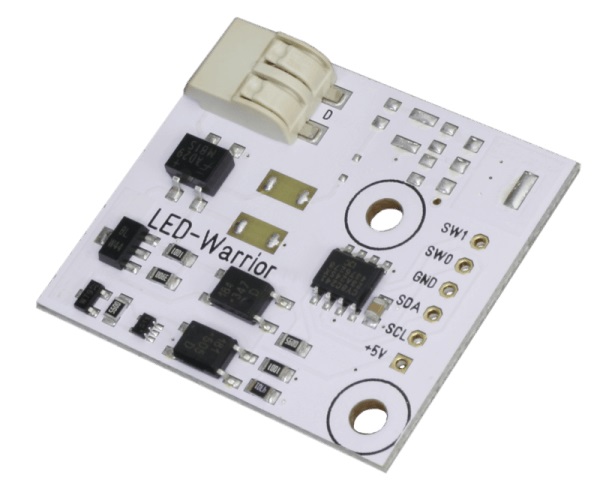

Der LW14 ist ein einsatzbereites Modul. Er arbeitet als I2C-zu-IEC62386-Brücke und benötigt eine 5-V-Stromversorgung.

Das LW14-02MOD ist ein einsatzbereites Modul für eigenständige Geräte. Er bezieht seine Stromversorgung aus dem IEC62386-Bus und kann zusätzliche Elektronik wie einen HF-Empfänger mit Strom versorgen.

  • I2C zu IEC62386-Brücke
  • 4 I2C-Adressen per Jumper einstellbar
  • I2C-Basisadresse per I2C programmierbar
  • Alle 16 Bit Vorwärtstelegramme können gesendet werden
  • 16 Bit Vorwärtstelegramme von anderen Mastern können empfangen werden
  • Alle 8 Bit Rückwärtstelegramme können empfangen werden

Betriebsspezifikationen zur Variation 01MOD:

Versorgungsspannung (+5V relativ zu GND)4.5V bis 5,25V
Betriebstemperatur-20°C bis +65°C
IEC62386 Eingangsspannung (differentiell)max. 24V
Versorgungsstrommax. 25mA

Betriebsspezifikationen zur Variation 02MOD:

Versorgungsspannungsausgang (Vin relativ zu GND)4.5V bis 5.25V
Versorgungsausgang max. Strom15 mA
Betriebstemperatur-20°C bis +65°C
IEC62386 Eingangsspannung (differentiel)max. 24V
IEC62386 Bus-Strommax. 25mA

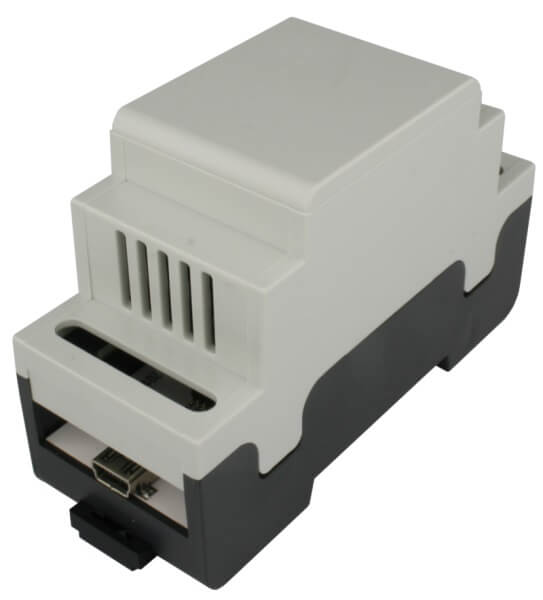

LED-Warrior14U-DR zur Konfiguration von DALI-Geräten

Der LED-Warrior ist ein Master vom Typ II IEC62386. Er kann mit anderen Mastern am selben Bus koexistieren. Er unterstützt die Übertragung aller 8-, 16- und 24-Bit-Telegramme. Dies ermöglicht die Steuerung von Lichtstärken, das Abrufen von Statusinformationen und das Einstellen von Konfigurationsdaten in IEC62386-Geräten sowie die Funktion als IEC62386-Gerät

  • USB zu IEC62386-Brücke
  • Alle 16 Bit Vorwärtstelegramme können gesendet werden
  • 16 Bit Vorwärtstelegramme von anderen Mastern können empfangen werden
  • Alle 8 Bit Rückwärtstelegramme können empfangen werden
  • Stromversorgung aus dem USB
  • Galvanische Trennung zwischen USB und IEC62386-Bus
  • Bauform für Hutschiene
  • USB Anbindung mit IO-Warrior24
  • Keine Treiberinstallation benötigt
Versorgungsspannung (USB V+ ralativ zu GND)4.5V bis 5.25V
Betriebstemperatur0°C bis +70°C
Versorgungsstrom30mA max.
IEC62386 Eingangsspannung (differentiell)max. 24V
IEC62386 Eingangsstrommax. 2mA


Entnehmen Sie weitere Daten aus unserem Download-Tab.

Eigenschaften "LED Warrior 14 IEC62386"
·Verwendung/IP-Code: IP20 - IP44 (indoor)
Datenblätter & weiterführende Infos zum Produkt

LED-Warrior14 Datenblatt
LED-Warrior14U-DR Datenblatt
LED-Warrior14U-DR Anleitung

Hersteller "Code Mercenaries Hard- und Software GmbH"

Code Mercenaries Hard- und Software GmbH

ist seit 1998 Zulieferer für Hersteller industrieller Eingabegeräte und andere Gerätehersteller. Seit 2008 entwickelt und fertigt Code Mercenaries Produkte für LED-Lighting. Durch den Einsatz moderner LED Dimm-Techniken wie IEC 62386, DMX, I2C oder (Spread Spectrum-) PWM können LED Anwendungen programmiert und gesteuert werden.

Seit über 10 Jahren bieten wir Weltweit Produkte des Herstellers Code Mercenaries an. Nachstehend unser Portfolio der Produkte. Tipp: Verwenden Sie die Filterfunktion zum schnellen finden des gewünschten Artikels, oder rufen Sie uns an.

Code Mercenaries Hard- und Software GmbH.
Karl-Marx-Str. 147A - 12529 Schönefeld - Germany


E-Mail: sales@codemercs.com
Weiterführende Links des Herstellers

0 von 0 Bewertungen

Durchschnittliche Bewertung von 0 von 5 Sternen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Sicherheitshinweis

Nicht steckerfertige Geräte mit 230V - Anschlussklemmen/Anschlüssen gelten als sicherheitsrelevant und dürfen nur von Elektrofachhandwerkern bzw. qualifiziertem Fachpersonal (z.B IEC 60364, VDE0100, VDE0105) eingebaut bzw. installiert werden.

Ähnliche Artikel

IEC 62386 to PWM Controller LW07 Modul
IEC 62386 PWM Controller LW07
IEC 62386 PWM Controller
Eingang: DALI,  Ausgang: PWM zur Ansteuerung von weiteren Netzteilen bzw. Direktansteuerung von Stripes
Produktnummer: 479
Typ

19,98 €*

Lieferzeit ca. 3-5 Werktage*

LW11 DALI Stromversorgung mit Strombegrenzung 230mA
IEC 62386 Stromversorgung LW11
LW11 IEC 62386 Stromversorgung
strombegrenzte Versorgung für IEC 62386-Bussysteme. Auch für 35mm Hutschienen geeignet.
Produktnummer: 483
Typ

11,89 €*

Lieferzeit ca. 3-5 Werktage*

LED Warrior 16

Durchschnittliche Bewertung von 5 von 5 Sternen

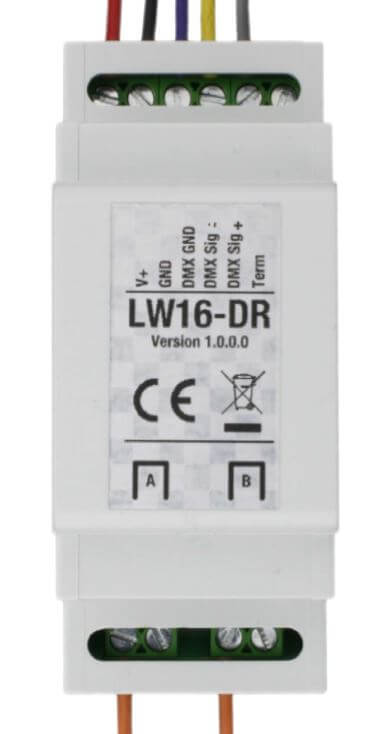

LED Warrior 16-DR IEC62386 Kontrollgerät
