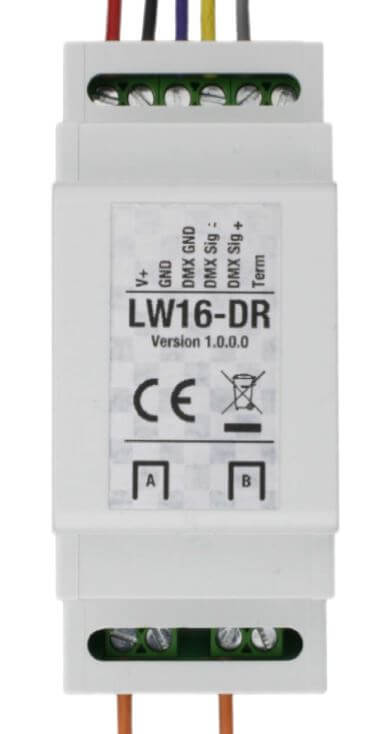

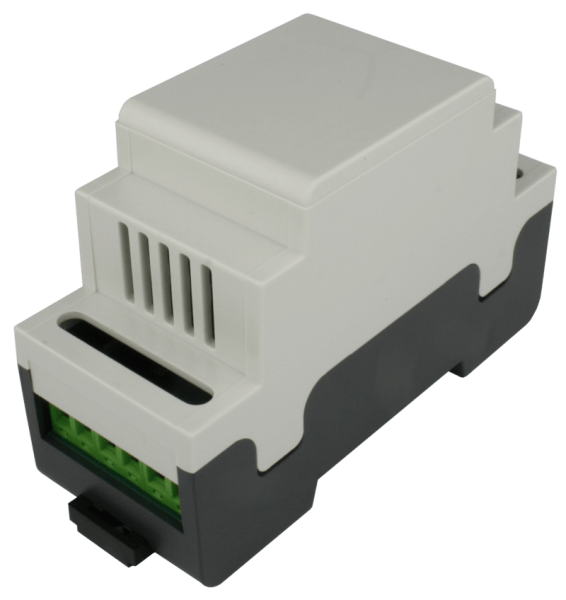

LED Warrior 16-DR IEC62386 Kontrollgerät

Produktinformationen "LED Warrior 16-DR IEC62386 Kontrollgerät"

LED Warrior 16 Funktionsübersicht

LED-Warrior16-DR ist ein Master vom Typ II IEC62386. Er kann mit anderen Mastern am selben Bus koexistieren. Der LED-Warrior16-DR verwendet 1 bis 64 DMX-Steckplätze und wandelt diese in Bogenleistungsbefehle für den IEC62386-Bus um. Der Adressierungsmodus ist konfigurierbar. Im Werksmodus wird ein einzelner DMX-Slot mit der Startadresse 1 verwendet, um Broadcast-IEC62386-Befehle zu senden. So werden alle angeschlossenen IEC62386-Lampen auf die gleiche Helligkeitsstufe eingestellt. Die Konfiguration erfolgt über RDM. Der Startsteckplatz und der Modus sind über Standard-RMD-Funktionen wählbar. Es ist keine spezielle Software erforderlich, die Einrichtung kann mit jedem RDM-Tool erfolgen, das die Einstellung des Startslots und der Persönlichkeit eines RDM-Geräts ermöglicht.

Merkmale des LW-16 DR:

  • IEC62386 TYP II Master
  • DMX/RDM zu IEC62386 Brücke
  • Kann Broadcast, Gruppen oder Geräte adressieren
  • Konvertiert 1 bis 64 DMX-Slots in IEC62386 DAPC
  • Konfiguraton über RDM-Personen
  • DC Versorgung 7V bis 26V, max. 30mA
  • Galvanisch isoliert IEC62386-Bus
  • Abschlusswiderstand für DMX über Jumper
  • Zwei Geräte zur DIN-Schienenmontage

Betriebsspezifikationen

Versorgungsspannung (V+ relativ zu GND)7V bis 26V
Betriebstemperatur0°C bis +70°C
Versorgungsstrommax. 30 mA
DMX-Eingangsspannung-7V bis 12V
DMX-Abschlusswiderstandtyp. 120 O
IEC62386 Eingangsspannung (differentiell)max. 24V
IEC62386 Eingangsstrommax. 2 mA


Entnehmen Sie weitere Daten aus unserem Download-Tab.

Eigenschaften "LED Warrior 16-DR IEC62386 Kontrollgerät"
·Dimmbarkeit/Steuerung: DALI, DMX
·Verwendung/IP-Code: IP20 - IP44 (indoor)
Datenblätter & weiterführende Infos zum Produkt

LED-Warrior16 Datenblatt
LED-Warrior16 Anleitung

Hersteller "Code Mercenaries Hard- und Software GmbH"
Hard- und Software GmbH

Seit 2008 entwickelt und fertigt Code Mercenaries Produkte für LED-Lighting.
Durch den Einsatz moderner LED Dimm-Techniken wie IEC 62386, DMX, I2C oder (Spread Spectrum-) PWM können LED Anwendungen programmiert und gesteuert werden.
