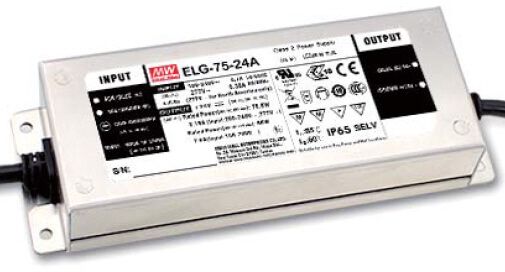

Meanwell ELG-75 | 12V/24V/- 48V | A/B/AB/DA | bis 75W

Produktinformationen "Meanwell ELG-75 | 12V/24V/- 48V | A/B/AB/DA | bis 75W"

Meanwell ELG-75-xx"Typ"

Die Netzteile der Meanwell ELG-75 Serie können sowohl als Konstantspannungsquelle wie auch als Konstantstromquelle eingesetzt werden..
Sie sind eine preiswerte Alternative zur HLG Serie und bieten zusätzliche Optionen für Ihre LED Beleuchtung, wie beispielsweise eine DALI Schnittstelle.
Bei einer Ausgangsleitung von 75 Watt und Ausgangsspannungen von 12V bis 48V können verschiedenste LED Anwendungen wie Straßen-, Hallen-, und Architekturbeleuchtungen realisiert werden.
Durch das Metallgehäuse und die Schutzart IP65/IP67 ist der Einsatz für Innen- und Außenbereiche im Temperaturbereich von -40°C bis 85°C möglich.

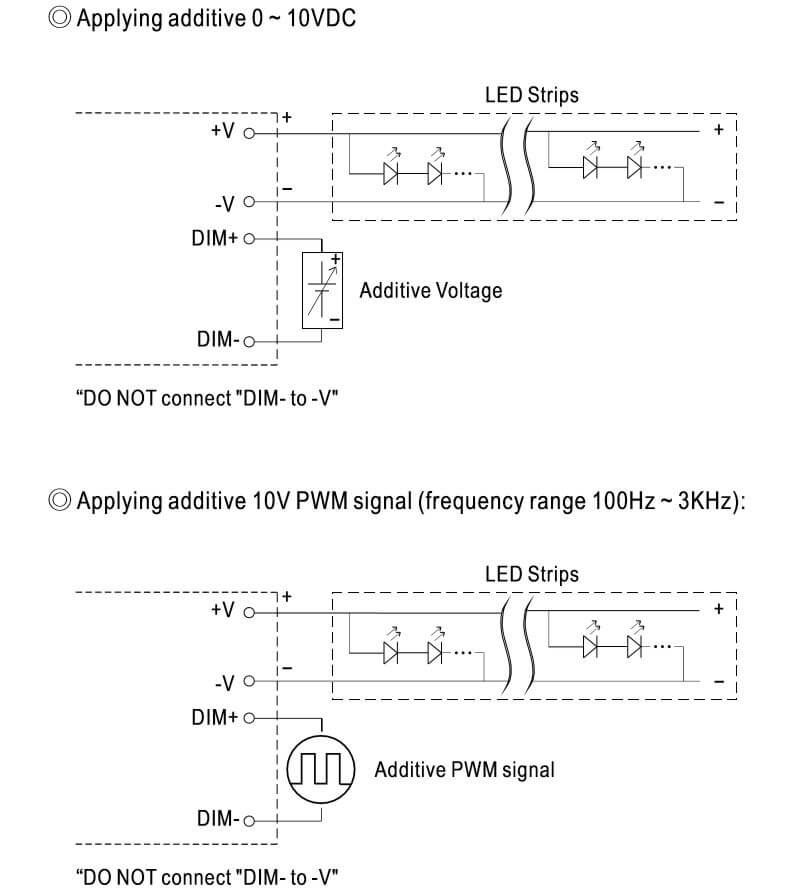

Je nach Typ kann die angeschlossene LED Beleuchtung über 0...10V, PWM Signal, Poti oder DALI Schnittstelle gedimmt werden.
Modellbezeichnung der ELG Serie:

Typenbezeichnung ELG 75 Serie

ELG 75 Features (Typ abhängig):

  • 5 Jahre Herstellergarantie
  • Schutz gegen Kurzschluss, Überspannung/Überstrom und Überlastung (Temperaturschutz)
  • Universeller Wechselspannungseingang: 100V bis 305V AC
  • Eingebauter PFC-Schaltkreis
  • Wirkungsgrad bis zu 90%
  • IP65/IP67 Schutz für Außen-Installationen
  • Typ HL für Verwendung gemäß Class I Zone 2 (Gase und Dämpfe)
  • Standby Leistung kleiner 0,5W
  • Entspricht weltweiten Standards für Beleuchtung
Ausführung ELG 75 Typ -xx"-"(Blank):
  • Ausgangs- strom und - spannung festgelegt
  • IP67-Schutz für Innen- und Außenanwendungen

Ausführung ELG-75 Typ -xx"A":

  • Internes Potentiometer zum Fein-Einstellen der Ausgangsspannung
  • Internes Potentiometer zur Justage des max. Stromes (Strombegrenzung)
  • IP65, für Innen- und Außenanwendungen

Ausführung ELG-75 Typ -xx"B":

  • Konstantstromregelung über 0-10V oder PWM-Eingang, sowie ext. Potentiometer
  • IP67-Schutz für Innen- und Außenanwendungen
Ausführung ELG-75 Typ -xx"AB":
  • Beinhaltet alle Funktionen von "Typ A" und "Typ B"
Ausführung ELG-75 Typ -xx"DA":
  • Lichtsteuerung über DALI Protokoll
  • IP67, für Innen- und Außenanwendungen
Wir liefern alle ELG-Geräte grundsätzlich nur mit 3-adriger AC-Leitung aus (-3Y).
(Die Ausführung mit zweiadriger Primärzuleitung und PE am Gehäuse halten wir für nicht praktikabel.)


    Technische Daten zum Meanwell Netzteil ELG

    Eingang100 - 305 VAC  / 142 - 431 VDC 47 - 63 Hz
    Ausgang und BetriebsparameterTypabhängig, siehe Datenblatt im Download-Tab
    Leistung48 - 76,8 W (Spannungsabhängig, siehe Datenblatt)
    BauformELG
    Lebensdauer> 50.000 h

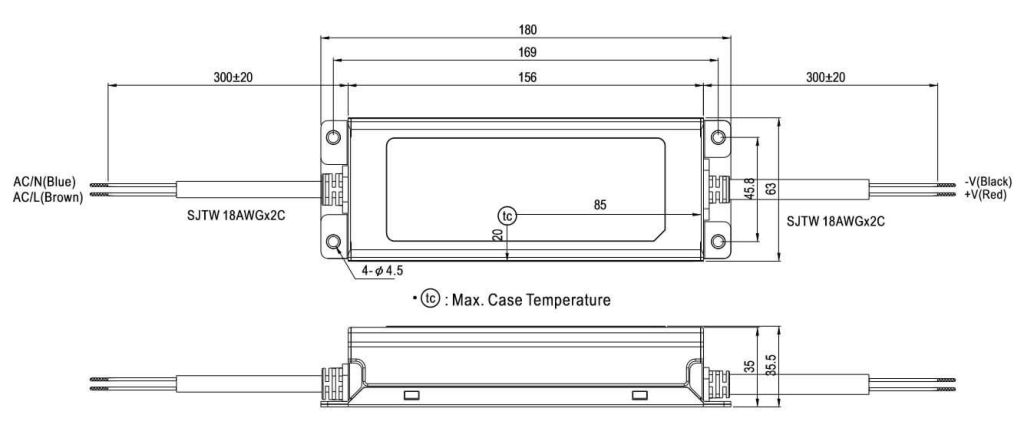

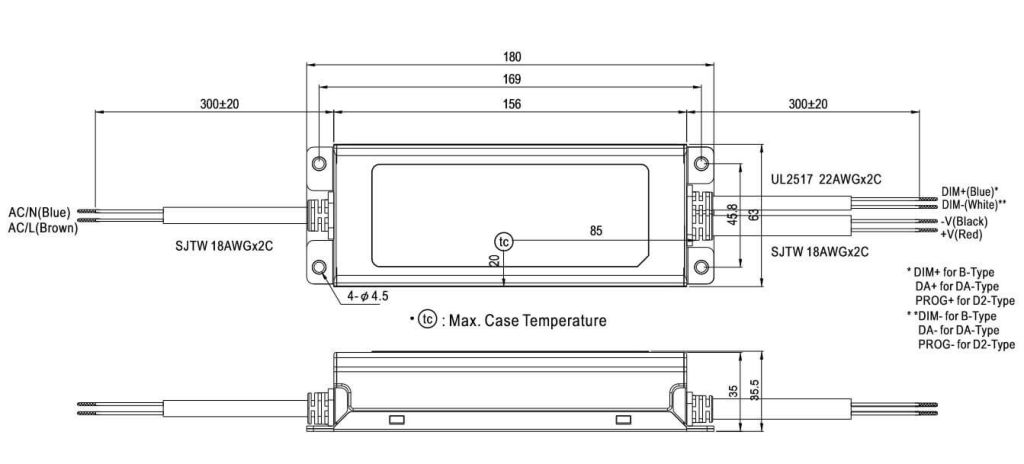

    Maße (LxBxH)180mm x 63mm x 35,5mm

    Weitere technische Daten zum ELG 75 entnehmen Sie bitte dem Datenblatt unter DOWNLOADS
    Auf Anfrage bieten wir Ihnen auch andere Ausführungen und Spannungen an.

    Eigenschaften "Meanwell ELG-75 | 12V/24V/- 48V | A/B/AB/DA | bis 75W"
    #Kategoriefilter: LED-Trafos- alles mit CV, LED-Treiber-alles mit CC
    ·Dimmbarkeit/Steuerung: 0/1..10V, DALI, PWM
    ·Konstantstrom: 0,8A, 0,85A, 0,9A, 0,95A, 1,0A, 1,05A, 1,2A, 1,4A, 1,6A, 1,75A, 2,1A, 2,4A, 4,0A
    ·Leistungsbereich: 50 - 100 W
    ·Meanwell Serie: ELG
    ·Verwendung/IP-Code: IP55 - IP67 (Outdoor)
    ·Konstantspannung: 12V, 24V
    Hersteller "MEAN WELL"

    Mean Well ist bewährter Hersteller von leistungsstarken und zuverlässigen Schalt-Netzteilen und LED-Trafos. Mean Well Netzteile sind vielseitig bewährt. Der Name bürgt für Qualität. Insbesondere die HLG Serie, bzw. ELG-Serie haben in der LED-Branche großen Beliebtheit erlangt.

    Weiterführende Links des Herstellers

    Datenblatt Meanwell ELG-75
    Meanwell Installationsanleitung
