Pointer 40 Gen2

Produktinformationen "Pointer 40 Gen2"

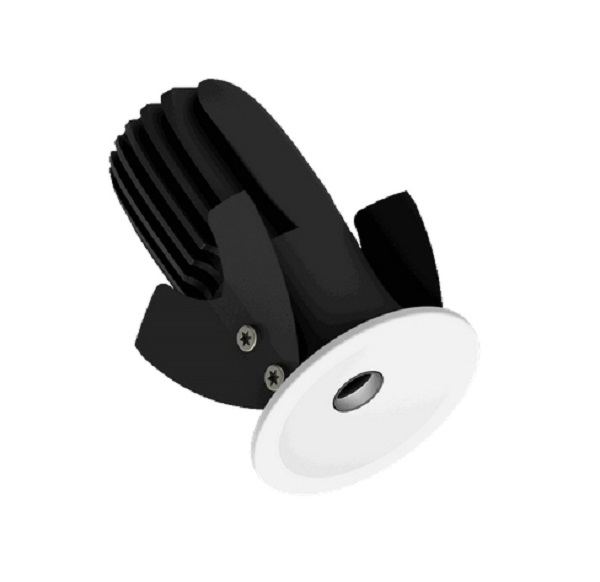

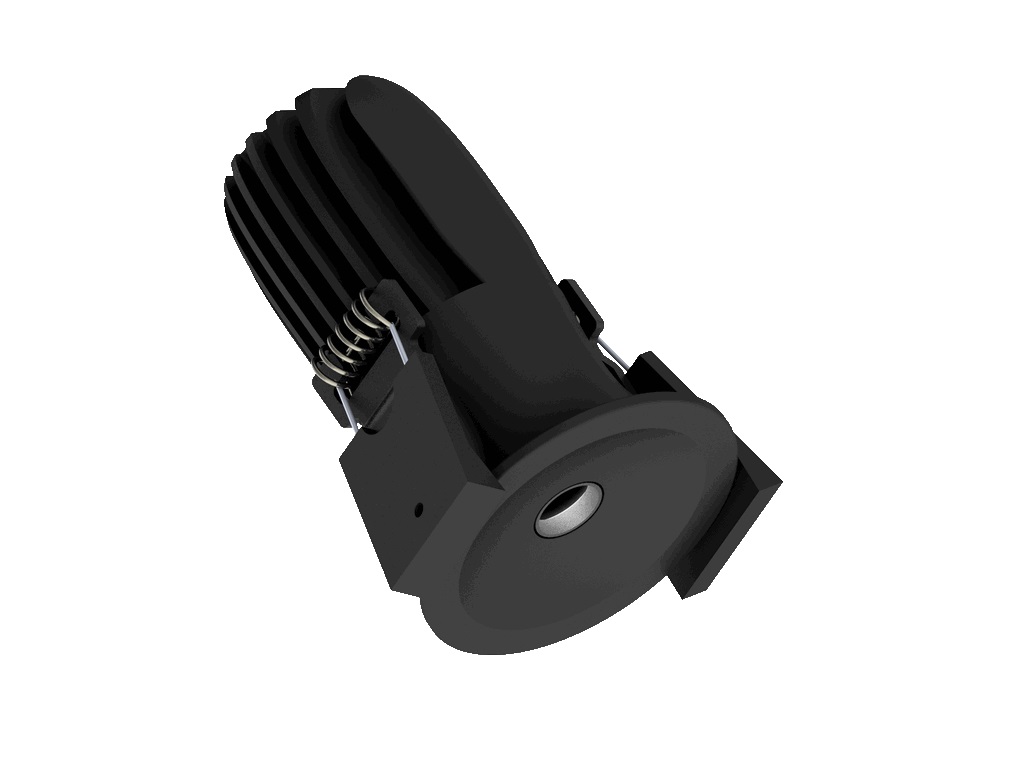

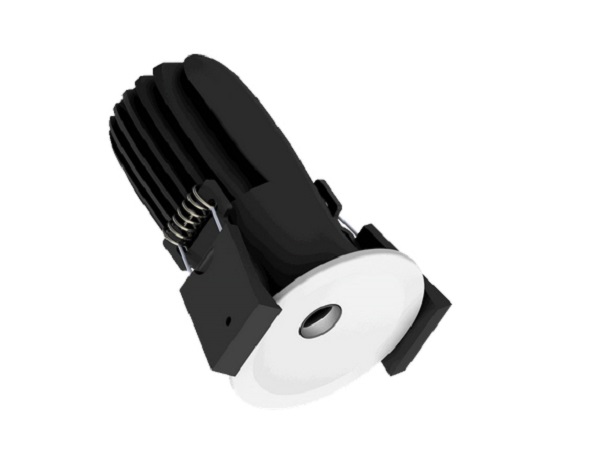

Illuxtron Pointer 40 Gen2

Die neue Ära der architektonischen Beleuchtung

Stellen Sie sich vor, Sie betreten einen perfekt ausgeleuchteten Raum, aber Sie sehen nirgendwo Lichtflecken. So sieht die neue Ära in der architektonischen Beleuchtung aus. Und sie beginnt mit der Illuxtron Pointer-Serie: Ein neuer Strahler, einzigartige Linsen, ohne jegliche Blendung. Alle Aufmerksamkeit gilt hier dem Raum. Die lichtgebende Oberfläche des Pointers hat einen Durchmesser von weniger als einem Zentimeter, produziert aber 350 Lumen. Das Ergebnis: ein beinahe unsichtbares Lichterlebnis, welches Architekten und Lichtdesignern völlig neue Gestaltungsmöglichkeiten eröffnet.

Lichtrevolution auf 8 Millimeter

Die Pointer-Serie steht ganz im Licht der neuartigen Linsen. Sie bündeln den Öffnungswinkel so, dass das Lichtbündel in einer Sanduhrform reflektiert wird. Die dünnste Stelle, der Brennpunkt verläuft genau durch die schmale Öffnung des Spots. So reichen 8 Milimeter Durchmesser als lichtgebende Oberfläche. Zusätzlich können die Spots mit einem Anti-glare-Ring ausgestattet werden. Neben einem sauberen Design sorgt dieser für einen extrem niedrigen UGR-Wert. Das Licht wird gleichmäßig und harmonisch im Raum verteilt.

Die wichtigsten technischen Details der Pointer 40 Serie:

Gehäusefarbematt weiß RAL 9016 (XX=MW)
 matt schwarz RAL 9005 (XX=BL)
MaterialGehäuse: Aluminiumdruckguss

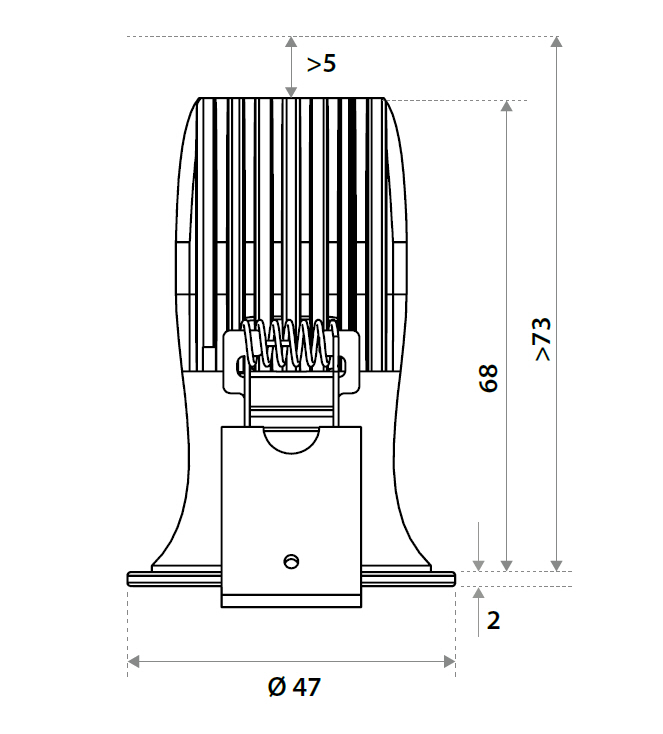

Abmessungen47 mm x 68 mm
Lochdurchmesser40 mm
Erforderliche Einbautiefe> 73 mm
VerwendungInnenbereich
CRI / Ra (typ.)85
Farbkonsistenz (MacAdam)SDCM3
IP CodeIP20 / IP44
IK CodeIK10
Betriebstemperatur (Ta)-20°C / +45°C
SicherheitszeichenEN60598 / EN62031 / EN62471
EMV-RichtlinieEN55015
Garantie7 Jahre
EnergieklasseA


Pointer 40 100-240V

Pointer 40 Gen2 100-240V


Die Stromversorgung ist in dieser Ausführung bereits vorhanden. Diese Version ist nur schaltbar, Dimmen ist nicht möglich. Diese Version ist in den Abstrahlwinkeln 35° und 60° verfügbar.
Weitere Informationen zu Pointer 40 100-240 V entnehmen Sie bitte dem Datenblatt.

Produktspezifikationen Pointer 40 100-240V:

Artikelnummer 0N2703XX-XXXXLG13LH13LJ13LK13LL13LM13
Farbtemperatur2700 K3000 K4000 K2700 K3000 K4000 K
Lichtstrom350 lm375 lm400 lm400 lm425 lm450 lm
UGR7,47,67,917,818,019,2
Lm/W (mit EVG)535761616468
Abstrahlwinkel35° (45° FWTM)60° (80° FWTM)
TypInkl. PSU
Input100-240V
W6,6
Pf0,6
SchutzklasseII
Ripple< 3%
Eingangs Stromstärke20A 170µS
Leistungsfaktor60
DimmbarkeitNein


Pointer 40 500mA

Pointer 40 Gen2 500mA

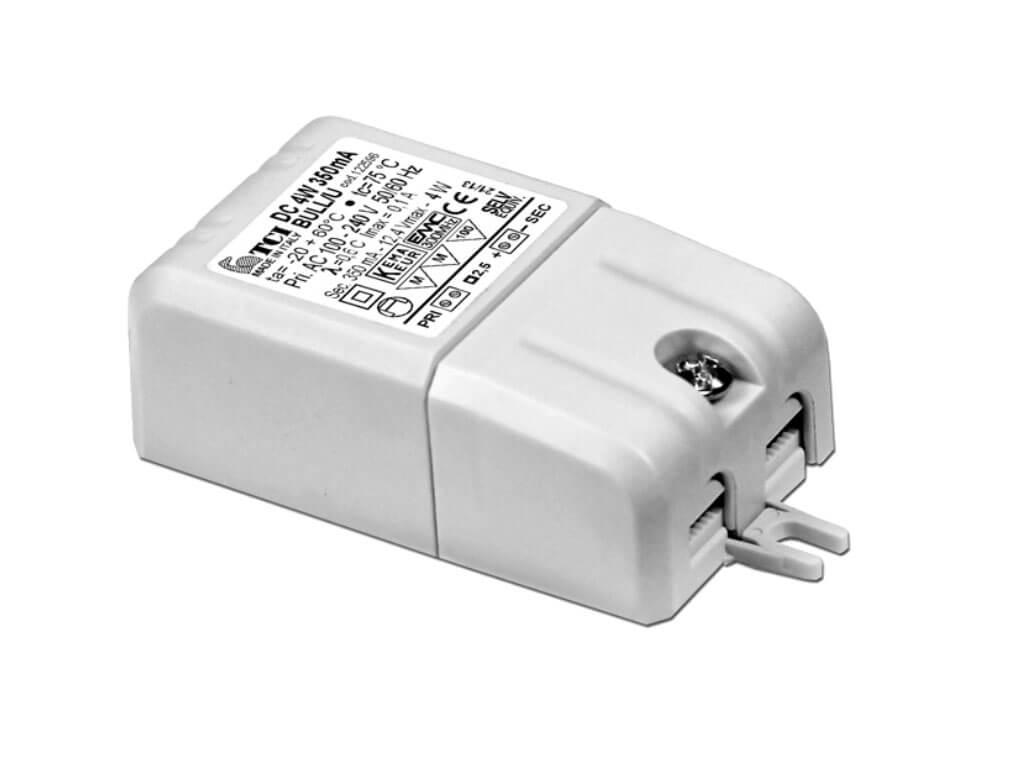

Diese Ausführung besitzt die umfangreiche Möglichkeiten zum Dimmen. Dies geschieht abhängig der Auswahl des externen und zusätzlich benötigten LED Treibers. Diese können Sie zusätzlich hier bestellen:  Zur Übersicht passender 500mA Konstantstromquellen (LED-Treiber).
Diese Version ist in den Abstrahlwinkeln 35° und 60° verfügbar.
Weitere Informationen zu Pointer 40 500 mA entnehmen Sie bitte dem Datenblatt.

Produktspezifikationen Pointer 40 500mA:

Artikelnummer 0N2703XX-XXXXLG11LH11LJ11LK11LL11LM11
Farbtemperatur2700 K3000 K4000 K2700 K3000 K4000 K
Lichtstrom350 lm375 lm400 lm400 lm425 lm450 lm
UGR7,47,67,917,818,019,2
Lm/W (mit EVG)535761616468
Abstrahlwinkel35° (45° FWTM)60° (80° FWTM)
TypInkl. Anschl.kast.
Input500mA
W5,7
Pf0,6
SchutzklasseIII
DimmbarkeitAlternativ: DALI, 1-10V, Push, Triac(Phasendimmen) abhängig von LED-Treiber Auswahl


Datenblätter der Downlights Pointer 40-Serie siehe Download Reiter:

Hinweis:
Die Produkte des Herstellers Illuxtron werden individuell gemäß Ihrer Spezifikation eigens für Sie gefertigt. Daraus erklärt sich auch die längere Lieferzeit von 1-3 Wochen je nach Auslastung.

Eigenschaften "Pointer 40 Gen2"
·Bauform/Montage: Deckeneinbau
·Deckenausschnitt: 40mm
·Farbtemperatur/Lichtfarbe: 2700K, 3000K, 4000K
·Verwendung/IP-Code: IP20 - IP44 (indoor)
·Dimmbarkeit/Steuerung: 0/1..10V, DALI, Phasenab/-anschnitt, Tast-Dimmen
Hersteller "Illuxtron International BV"

Die niederländische Firma Illuxtron International und die österreichische Firma Bartenbach haben sich im Jahr 2015 zusammengeschlossen, um neue Produkte im Bereich der Reflektortechnik zu entwickeln. Beide F&E-Abteilungen wirkten an der Entwicklung von "Dark Light"-Reflektoren für die Mini-Downlights und AvioraPaneele mit.

Weiterführende Links des Herstellers

Illuxtron Datenblatt

Pointer 40 Gen2

1 von 1 Bewertungen

5 von 5 Sternen


100%

0%

0%

0%

0%


Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Von: Leddie

1. Mai 2020 01:19

Konzept einzigartig gut

Der Raum ist hell und man sieht es nicht. Die Optik ist echt gut realisiert. Licht tritt genau im Brennpunkt aus. Man wird nicht geblendet.

In nachfolgenden FAQs finden sich weitere hilfreiche Informationen zur richtigen Auswahl

Deckeneinbauspots/Downlights gibt es vielfältig. Diese Parameter definieren vorwiegend diese Produktfamilie:

  • Lochdurchmesser - Wir empfehlen zuerst die Auswahl der Spots, dann das Bohren der Löcher. Andernfalls ist die Einschränkung vorgegeben
  • Leistung - Lichtleistung in Lumen, oder Wattage. Wieviel Licht braucht es in dem Raum. Das lässt sich nicht pauschal beantworten. Verwende hierzu nachstehenden Link zur Projektanfrage
  • Einbautiefe - Meist eine zwingende Vorgabe hinsichtlich Bohrlochtiefe, oder Abstand abgehängte Decke.
  • Farbtemperatur
  • Dimmbarkeit - Wir empfehlen moderne Option wie DALI oder Casambi.
  • Abstrahlwinkel - Für eine gleichmäßige Raumausleuchtung. Meist bestimmt durch Verteilung der Spots im Raum, sowie Raumhöhe.
  • Befestigung - Einbau in Zwischendecke oder Betondecke
  • Blendung - Abhängig vom Betrachtungswinkel können tiefer sitzende LEDs im Spot häufig nicht mehr als hellen Lichtpunkt wahrgenommen werden und sorgt so für angenehme Beleuchtung.
Du hast ein Beleuchtungsprojekt und möchtest Downlights einsetzen, dann nutze gerne den hinterlegten Link für unser Projektanfrage-Formular. Wir werden versuchen alle Fragen zu beantworten
