Quad 75 LV

Produktinformationen "Quad 75 LV"

Illuxtron Quad 75 LV (Low Voltage) Downlight

Kompakt, technologisch innovativ und sparsam. So kräftig in Lichtoutput, dass sie auch in anderen Ausführungen erhältlich sind!

VersionLeistungsbereichAbstrahlwinkelBesonderheit

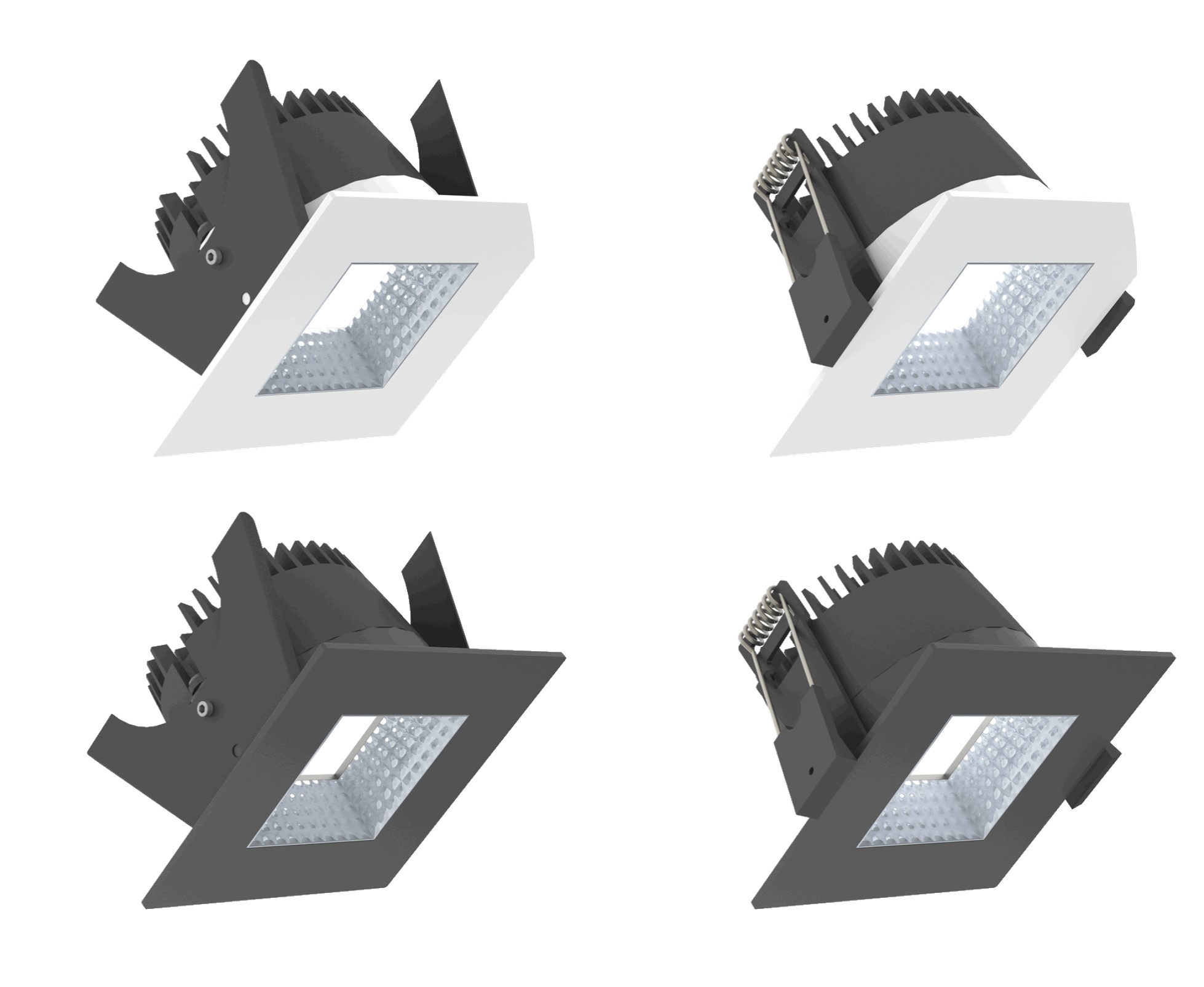

HV-FD (Hochvolt - Flimmerfreie Dimmtechnologie)10,1-10,3 W40° / 80°direkt an 220-240V anschließbar
HV-WD11,2 W80°direkt an 220-240V anschließbar, Leistungsfaktor (>90)

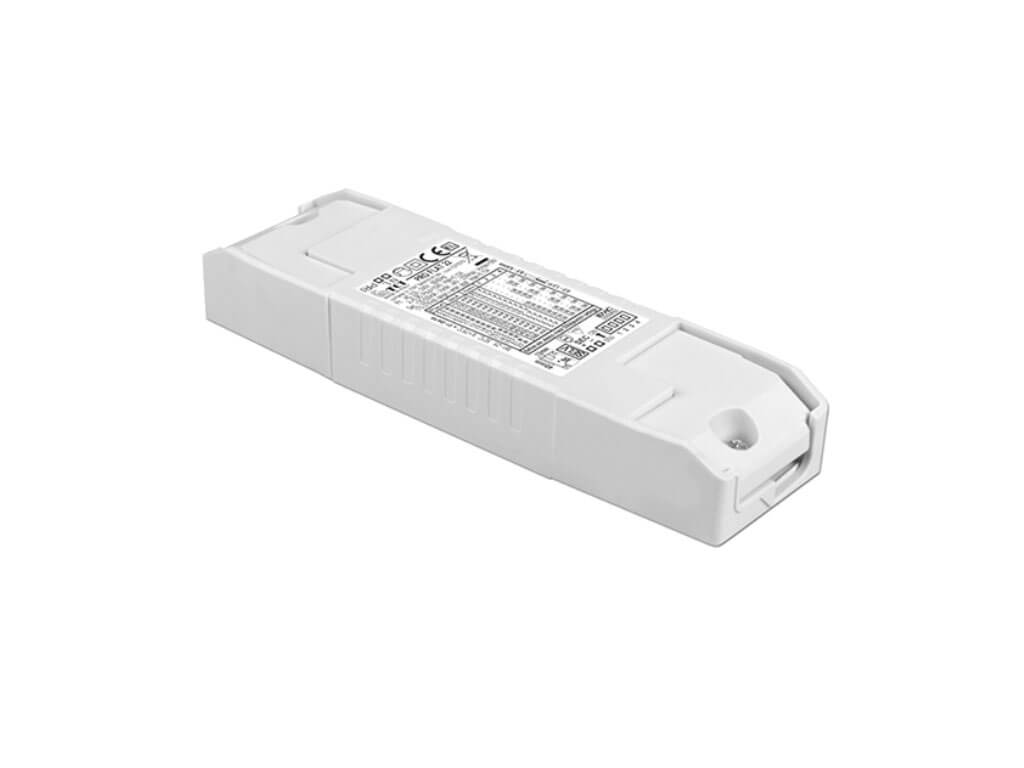

LV (Niedrigvolt) Diese Version13,8 W24° / 60° / 80°CRI-97 Standard, inklusive Treiber
LV-TW (Niedrigvolt - Tuneable White)11,4 W60° / 80°Tuneable White Technologie

Diese Einbaustrahler sind in 2700K, 3000K und 4000K erhältlich. Was diese kleinen Kraftprotze so besonders macht, sind die Reflektoren mit Microfacetten. Diese Microfacetten der Quad 75 Serie sorgen für perfekte Beleuchtung von Objekten und Räumlichkeiten.Die Microfacetten wurden vom führenden Bartenbach-Institut für Illuxtron entwickelt und resultieren in folgenden bemerkenswerten Vorteilen:

Besonderheiten dieser sog. Dark Light - Reflektoren

  • Hohe Lichtausbeute durch sehr guten Wirkungsgrad dank der sehr guten Reflektionsfähigkeit der Mikrofacettentechnologie
  • Niedrige Blendungswerte (UGR-Index) durch Vermeidung von unnötigen Streulicht
  • Ideale Lichtmischung der LED Licht-Spektren für sehr gute Farbwiedergabe

Weitere ausführliche Details dieser technischen Besonderheiten finden Sie in der Übersicht der Illuxtron Mini Einbaustrahler.

Dieses Downlight ist auch in den Versionen HV, LV und als Sensor-Downlight verfügbar.

Die wichtigsten technischen Details der Quad 75 Serie:

Gehäusefarbe

matt weiß RAL 9016 (XX=MW)
matt schwarz RAL 9005 (XX=BL)
matt grau RAL 9006 (XX=GR)

MaterialGehäuse: Aluminiumdruckguss
Reflektorglas: Polycarbonat

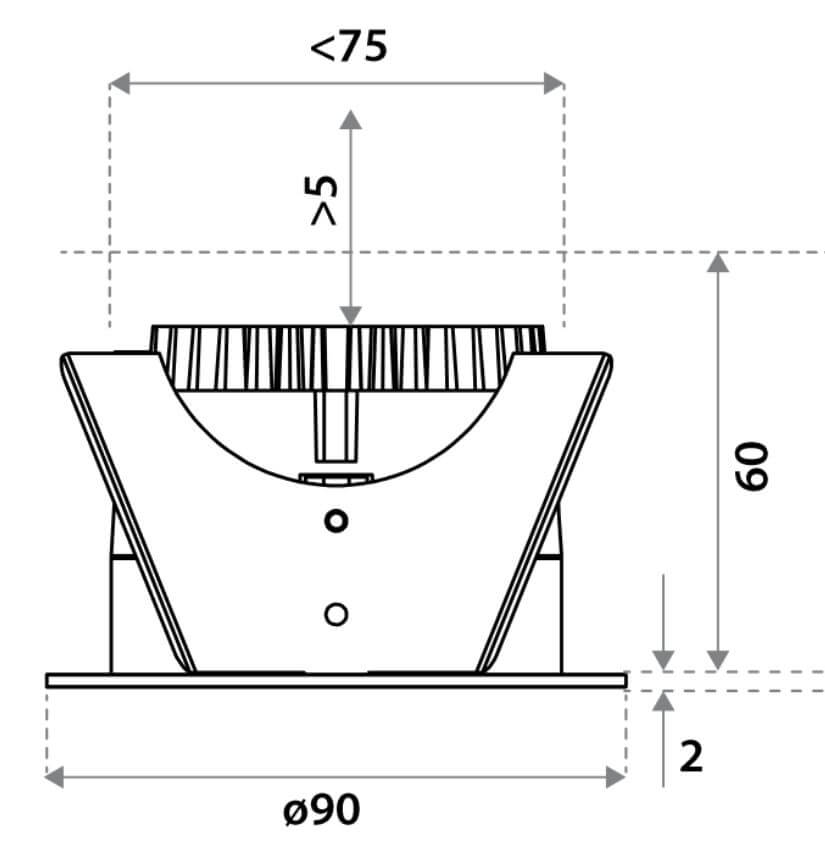

Abmessungenø 90 mm
Erforderliche Einbautiefe> 65 mm
Deckenausschnitt

75 mm: Einsatz von Betonfedern.

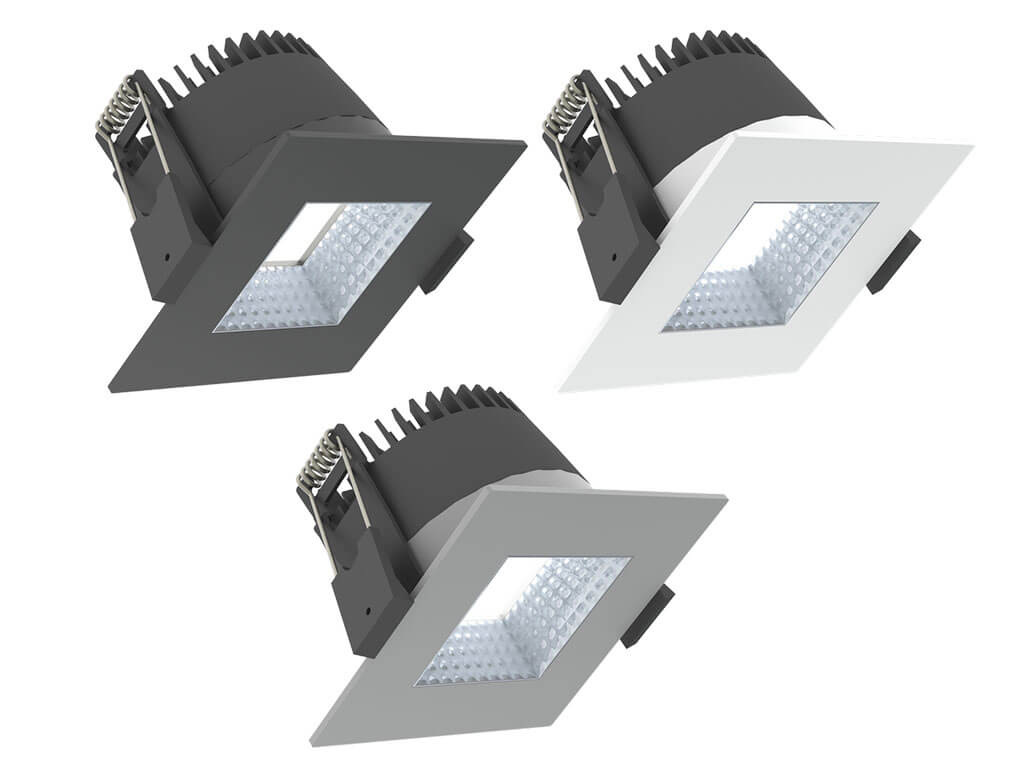

77 mm: Einsatz von Drahtfedern.

VerwendungInnenbereich
Farbkonsistenz (MacAdam)SDCM3
IP CodeIP20 / IP44
IK CodeIK03
Betriebstemperatur (Ta)-20°C / +45°C
Lebensdauerbei 25°C
L70B50> 70.000 h
L80B50> 70.000 h
L90B50> 54.000 h
SicherheitszeichenEN60598 / EN62031 / EN62471
EMV-RichtlinieEN55015
Garantie7 Jahre
EnergieklasseA

Quad 75 Low Voltage (LV)

Hoch Effizient, CRI 97

Der neue CRI-Standard ist mit Sunlike und Xicato vergleichbar, aber effzienter. Die Farbpunkte der LED bleiben auf der schwarzen Grundlinie und wurden gemäß des neuen TM30-Standards optimiert, in den Sättigung, der Rotwert (R9) und die Hautfarbtöne mit einbezogen werden.

Weitere Informationen zu Quad 75 LV Downlights entnehmen Sie bitte dem jeweiligen Datenblatt.

Quad 75 LV

Dimmbarkeit

Casambi
Nein (*Hinweis)
1-10V & Push (*Hinweis)
DALI (*Hinweis)
Triac (*Hinweis)

Artikelnummer935A03XX4F02935A03XX4F02935A03XX4F02935A03XX4F02
Farbtemperatur2700 K3000 K4000 K1800 - 3000 K
UGR23,1
Lichtstrom1150 lm1250 lm1350 lm1250 lm
Lm/W (mit EVG)8391
TypInkl. PSU
Input220-240 V
Leistung13,8 W
SchutzklasseII
Pf0,95

*Hinweis: Diese Tabelle zeigt nur die schaltbare 1150lm Version mit 60° Abstrahlwinkel. Dieses Downlight ist auch Dimmbar als DALI, Casambi, Triac und 1-10V&Push, sowie unterschiedlichen Befestigungsarten und dem Abstrahlwinkel 80° erhältlich.

Datenblätter der Downlights Quad 75-Serie siehe Download Reiter:

Hinweis:
Die Produkte des Herstellers Illuxtron werden individuell gemäß Ihrer Spezifikation eigens für Sie gefertigt. Daraus erklärt sich auch die längere Lieferzeit von 1-3 Wochen je nach Auslastung.

Eigenschaften "Quad 75 LV"
·Deckenausschnitt: 75mm
·Farbtemperatur/Lichtfarbe: 2700K, 3000K, 4000K
·Verwendung/IP-Code: IP20 - IP44 (indoor)
·Dimmbarkeit/Steuerung: 0/1..10V, Casambi-Funk, DALI, Phasenab/-anschnitt
Hersteller "Illuxtron International BV"

Die niederländische Firma Illuxtron International und die österreichische Firma Bartenbach haben sich im Jahr 2015 zusammengeschlossen, um neue Produkte im Bereich der Reflektortechnik zu entwickeln. Beide F&E-Abteilungen wirkten an der Entwicklung von "Dark Light"-Reflektoren für die Mini-Downlights und AvioraPaneele mit.

Weiterführende Links des Herstellers

Datenblatt Illuxtron

Quad 75 LV

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


In nachfolgenden FAQs finden sich weitere hilfreiche Informationen zur richtigen Auswahl

Deckeneinbauspots/Downlights gibt es vielfältig. Diese Parameter definieren vorwiegend diese Produktfamilie:

  • Lochdurchmesser - Wir empfehlen zuerst die Auswahl der Spots, dann das Bohren der Löcher. Andernfalls ist die Einschränkung vorgegeben
  • Leistung - Lichtleistung in Lumen, oder Wattage. Wieviel Licht braucht es in dem Raum. Das lässt sich nicht pauschal beantworten. Verwende hierzu nachstehenden Link zur Projektanfrage
  • Einbautiefe - Meist eine zwingende Vorgabe hinsichtlich Bohrlochtiefe, oder Abstand abgehängte Decke.
  • Farbtemperatur
  • Dimmbarkeit - Wir empfehlen moderne Option wie DALI oder Casambi.
  • Abstrahlwinkel - Für eine gleichmäßige Raumausleuchtung. Meist bestimmt durch Verteilung der Spots im Raum, sowie Raumhöhe.
  • Befestigung - Einbau in Zwischendecke oder Betondecke
  • Blendung - Abhängig vom Betrachtungswinkel können tiefer sitzende LEDs im Spot häufig nicht mehr als hellen Lichtpunkt wahrgenommen werden und sorgt so für angenehme Beleuchtung.
Du hast ein Beleuchtungsprojekt und möchtest Downlights einsetzen, dann nutze gerne den hinterlegten Link für unser Projektanfrage-Formular. Wir werden versuchen alle Fragen zu beantworten
