Stromschienensystem TRACK DALI

ab 43,99 € * 68,43 € * (35.72% gespart)
Nettopreis: 36,97 €

inkl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Länge:

Farbe:


Stck

  • 3108-225-101N
  • 225-101N
  • 1 kg
  • ALS GmbH
Stromschienensystem für alle ALS DALI Schienenleuchten, mit Datenbus Stromschienensysteme... mehr

Stromschienensystem für alle ALS DALI Schienenleuchten, mit Datenbus

Stromschienensysteme eignen sich hervorragend für die individuelle Ausleuchtung Ihrer Räumlichkeiten für Gastronomie, Ladengeschäfte, Ausstellungen und vieles mehr.
Durch den integrierten DALI Datenbus stehen alle Dimm- und Szenen Optionen bzw. Gruppierung der eingesetzten Schienenstrahler zur Verfügung.
Je nach Ausführung der Stromschienenarchitektur werden diverse elektrische Verbinder für die Funktion, und verschiedenstes Montage-Zubehör zur Verfügung gestellt.
Sie können direkt über die Links unten und über den Tab Empfehlung auf alle angebotenen Möglichkeiten zugreifen.
Zur Vereinfachung haben wir unten praxisnahe Beispiele als Konfigurationshilfe für Sie erstellt.

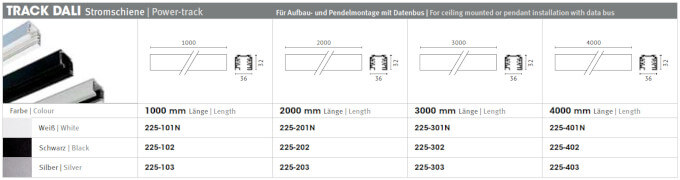

Stromschiene DALI Übersicht

Technische Merkmale zum Stromschienensystem:

  • Profil aus stranggepresstem Aluminium Druckguss
  • Längen in 1m bis 4 m wählbar
  • Aufbau- und Pendelmontage
  • Verkehrsweiß RAL9016 oder schwarz lackiert, oder silber eloxiert
  • 4 Kupferleiter (2,5 mm²) in Kunststoffbahnen eingebettet + zwei Datenleiter (DALI, DMX, 0-10 V, KNX)
  • Vorgestanzte Befestigungslanglöcher
  • Längenanpassung durch Absägen möglich
  • 220-240 V max. 3 x 16 A
  • Schutzklasse: 1
  • Kenn-/Prüfzeichen: CE
  • Gewicht: 1 KG/Meter
  • Oberfläche: Alu Druckguss
  • Abmessungen: L=1000/2000/3000/4000mm / B=36mm / H=32 mm
  • Große Auswahl an Verbindern, Einspeisern und Montage-Zubehör

Planungsbeispiel zur DALI Stromschiene:

Bsp1: Anforderung: 3m Stromschiene schwarz, Aufbaumontage mit DALI Datenbus, Endeinspeisung
Benötigt werden mindestens:

  • 1x 3-Phasenaufbauschiene 1m --> 225-102
  • 1x 3-Phasenaufbauschiene 2m --> 225-202
  • 1x Elektrischer Längsverbinder --> 555212062
  • 1x End-Einspeiser mit Datenbus --> 555212012 (abhängig von der Ausrichtung des Schutzleiters)
  • 1x Endkappe für die andere Seite --> SCH-012172

Bsp2: Anforderung: 2 x 90° Anordnung Stromschiene U-Form mit den Teillängen 2m - 4m - 1m, weiß, Einspeisung mittig des 4m-Abschnittes, Aufbau mit DALI-Bus

  • 1x 3-Phasenaufbauschiene 1m --> 225-101N
  • 1x 3-Phasenaufbauschiene 2m --> 225-201N
  • 1x 3-Phasenaufbauschiene 4m --> 225-401N
  • 2x Eckverbinder Schutzl. innen --> 555212101N
  • 1x DALI Mitteneinspeiser --> 555252031N
  • 2x Endkappe --> SCH-012171N
Weiterführende Links zu "Stromschienensystem TRACK DALI"
Datenblatt TRACK DALI schwarz
Datenblatt TRACK DALI weiß
Datenblatt TRACK DALI silber
TRACK DALI Katalogseiten
