TCI Professionale ZB3

Produktinformationen "TCI Professionale ZB3"

TCI Professionale Zigbee 38W (#122576 / #122577)

Preiswerter Multipower-Treiber mit Zigbee-Funk | bis 38W abhängigig 300mA bis 1,05A | Amplitudendimmung für flickerfreies Licht

TCI professionale ist die neue Generation von LED-Treibern des Herstellers TCI.
Diese sind gekennzeichnet durch:

  • Längliche, kleine Bauform
  • Notstrombetrieb geeignet
  • Sehr kleiner Ripple, kleiner 3%
  • 16 versch. Stromstärken über Dip-Schalter einstellbar (von 300mA - bis 1050mA )
  • Hohe Leistung und sehr guter Wirkungsgrad (>90%)
  • Eingangs- und Ausgangsklemmen gegenüberliegend
  • Im IP20 Gehäuse oder als Built-In Version verfügbar
  • Schutz vor Überhitzung, Spannungsspitzen und Überlastung
  • Hoher tc von 85°C
  • Aktive Leistungsfaktorkorrektur (PFC = 0,95)
  • Großer Spannungsbereich (für ca. 3 - 16 LEDs)

Somit ist diese Treiber-Serie für viele LED-Anwendungen bis zu 38W (stromabhängig) die richtige Wahl.

Amplituden-Dimmung - lineare Dimmung - FlickerfreiDie Besonderheit dieses Konstantstromtreibers:
Neben der Zigbee-Schnittstelle kann dieser auch für Tastdimmen (siehe nachstehendes Bild) eingesetzt werden. Zusätzlich verfügt dieses EVG über Amplidutendimmung und erfreut durch absolut flickerfreies Licht. (Keine PWM). Der Dimmbereich liegt dabei zwischen 1% - 100%.

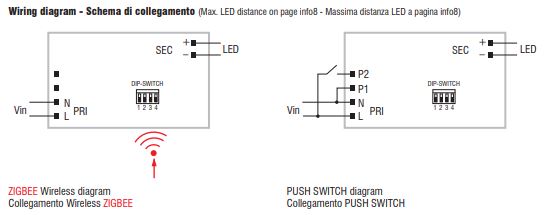

Schaltplan:

Dimmen mit ZigBee

TCI Professionale ZB3 (122576)

  • IP20 Gehäuse

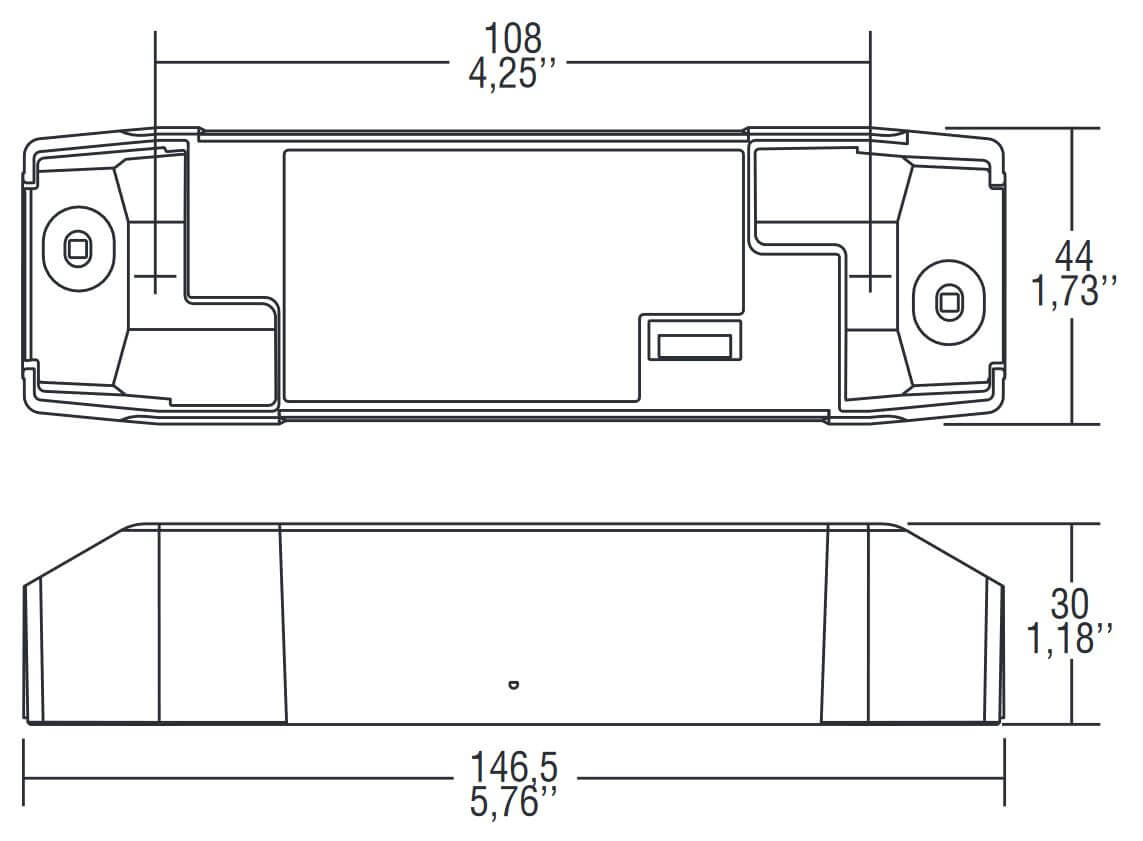

  • 146,5 x 44 x 30mm (L x B x H)
  • Schutzklasse II
  • Unabhängiger Treiber für den Innenbereich
  • Zugentlastung an Primär- und Sekundärstromkreisen für Kabel mit einem Durchmesser von 2-9mm

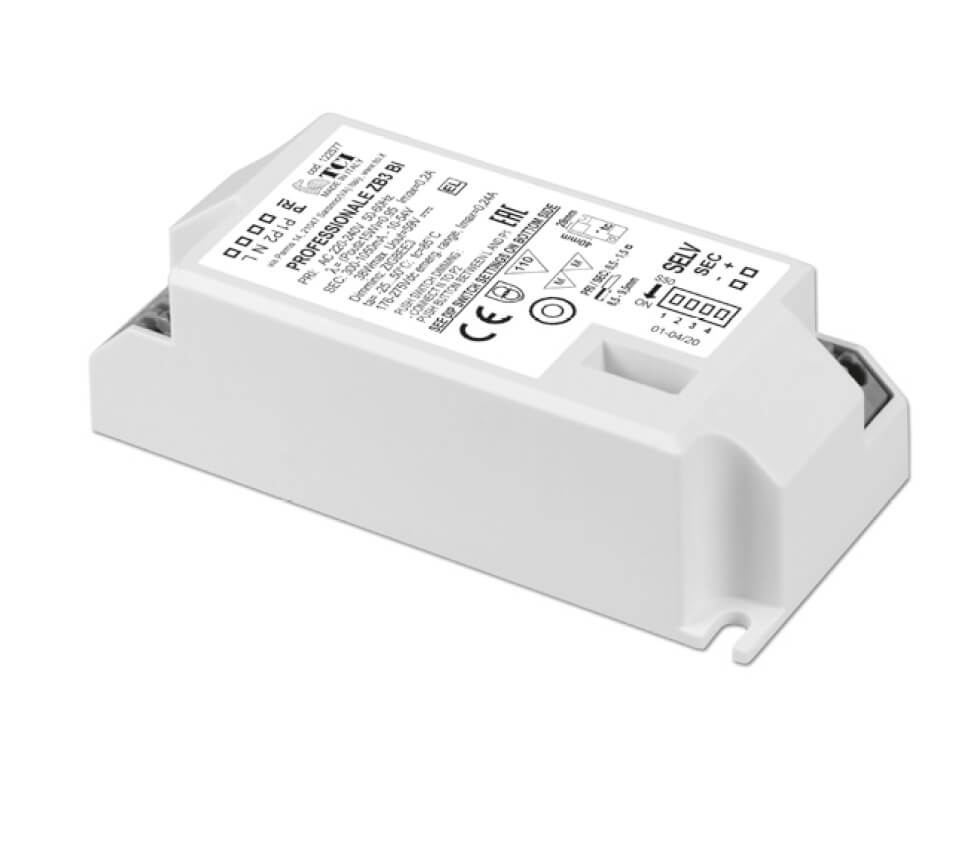

TCI Professionale ZB3 BI (122577)

  • Built-In Version (offener Klemmenblock)

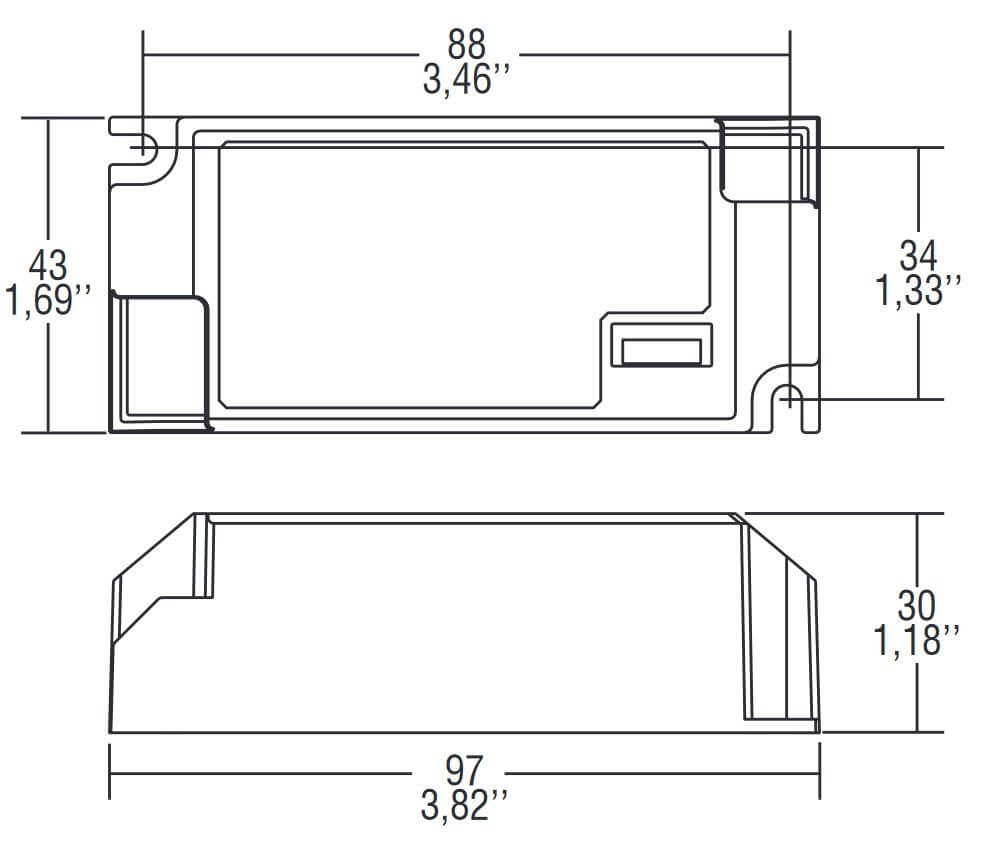

  • 97 x 43 x 30mm (L x B x H)
  • Geeignet für Beleuchtungseinrichtungen/Leuchten der Schutzklasse I und II

Ripple free127492 KSQZigbee DimmfunktionPrfofessionale ZB3

Dip-SW Leistung Spg. sek Strom sek
Stellung 1 16 W 10..54V 300mA const.
Stellung 2 18,5 W 10..54V 350mA const.
Stellung 3 21,5 W 10..54V 400mA const.
Stellung 4 24 W 10..54V 450mA const.
Stellung 5 27 W 10..54V 500mA const.
Stellung 6 29,5 W 10..54V 550mA const.
Stellung 7 32 W 10..54V 600mA const.
Stellung 8 35 W 10..54V 650mA const.
Stellung 9 36 W 10..51V 700mA const.
Stellung 10 38 W 10..50V 750mA const.
Stellung 11 38 W 10..47V 800mA const.
Stellung 12 38 W 10..44V 850mA const.
Stellung 13 38 W 10..42V 900mA const.
Stellung 14 38 W 10..40V 950mA const.
Stellung 15 38 W 10..38V 1A const.
Stellung 16 38 W 10..36V 1,05A const.

Weitere Details zum TCI 122576 bzw. TCI 122577 im Hersteller-Datenblatt (siehe Download-Tab)TCI 127490 und 127492 Eigenschaften

Funktionsweise:

  • Lichtregulierung 0/1 - 100 % mittels PUSH-Funktion und Standard-ZIGBEE-Geräten für das ZIGBEE-integrierte WIRELESS-Modul.
  • (3) Entwickelt für die Arbeit mit ZIGBEE-Systemen.
  • Komplette AM DIMMUNG: 1-100%.
  • Lichtregulierung 0/0,5 - 100 % mittels PUSH-Funktion (Netzspannung):
    • Ein kurzer Druck zum Ein- und Ausschalten;
    • Ein längerer Druck, um die Lichtintensität zu erhöhen oder zu verringern;
    • Die Regulierung stoppt automatisch bei Mindest- und Höchstwerten.
    • Lassen Sie den Druckknopf los und geben Sie den gewünschten Befehl für einen weiteren Einschalt- oder Ausschaltbefehl erneut ein;
    • Speicherung des Dimmwerts bei Netzwiederkehr;.

Inbetriebnahme der TCI Zigbee-Geräte wie folgt:

Schritt 1: In der Hue-App auf "Leuchten suchen" gehen
Schritt 2: TCI Zigbee Gerät an 230V schalten
Gerät sollte dann nach kurzer Zeit gefunden werden.
Überprüfen Sie den Signalpegel und die Reichweite, wenn sich das Modul in der Nähe von Metalloberflächen oder sich in einem Metallgehäuse befindet.

Mehr Informationen bezüglich des TCI Maxi Jolly US Zigbee 3 finden Sie im Datenblatt im Dowload-Tab.

Anmerkung aus eigener Erfahrung LEDclusive.de:
Wir haben die TCI-Module erfolgreich mit Philips Hue Bridge getestet und folgende Erfahrung gemacht.
Befolgt man obige Reihenfolge der Inbetriebnahme, wird das Gerät sofort unter "Lampeneinstellungen" erkannt.
Geht dabei jedoch etwas schief, empfehlen wir einen Reset.
Dieser ist gemäß der Beschriftung durchzuführen. Die Einhaltung der Zeitsequenzen sind kritisch. Wir verwenden hierzu ein Sekundentakt-Metronom.
Nach erfolgreichem Reset geht ein angeschlossenes LED-Modul kurz aus und wieder an.
Videoanleitung zum Reset

Eigenschaften "TCI Professionale ZB3"
#Kategoriefilter: LED-Treiber-alles mit CC
·Dimmbarkeit/Steuerung: Linear/AM, Tast-Dimmen, Zigbee
·Konstantstrom: 0,3A, 0,35A, 0,4A, 0,45A, 0,5A, 0,55A, 0,6A, 0,65A, 0,7A, 0,75A, 0,8A, 0,85A, 0,9A, 0,95A, 1,0A, 1,05A
·Leistungsbereich: 5 - 20 W, 20 - 50 W
·Verwendung/IP-Code: IP20 - IP44 (indoor)
Hersteller "TCI TELECOMUNICAZIONI ITALIA S.R.L."

TCI TELECOMUNICAZIONI ITALIA S.R.L. (TCI Saronno)

ist einer der führenden Hersteller mit Sitz in Italien und bekannt für ein umfangreiches Angebot an LED Konvertern, - EVG, und LED Treiber. TCI legt großen Wert auf Qualität und Zuverlässigkeit. Erfahrung und Vertrauenswürdigkeit sind die Schlüssel zu TCIs Erfolg.
Seit über 10 Jahren bieten wir für Deutschland und Europa zwischenzeitlich über 100 Produkte des Herstellers aus Saronno/Italien (TCI IT) an.

Nachstehend unser Portfolio der Produkte. Tipp: Verwenden Sie die Filterfunktion zum schnellen finden des gewünschten Treibers, oder rufen Sie uns an.

Weiterführende Links des Herstellers

Professionale ZB3 Datenblatt
