USB Schnittstelle DALI u. DALI-2

USB Schnittstelle DALI oder DALI-2 zur Kommunikation zwischen PC und den Modulen im DALI-Lichtsystem

Das USB DALI ist ein PC-USB Schnittstellenmodul für DALI Systeme um diese zu programmieren und zu steuern.

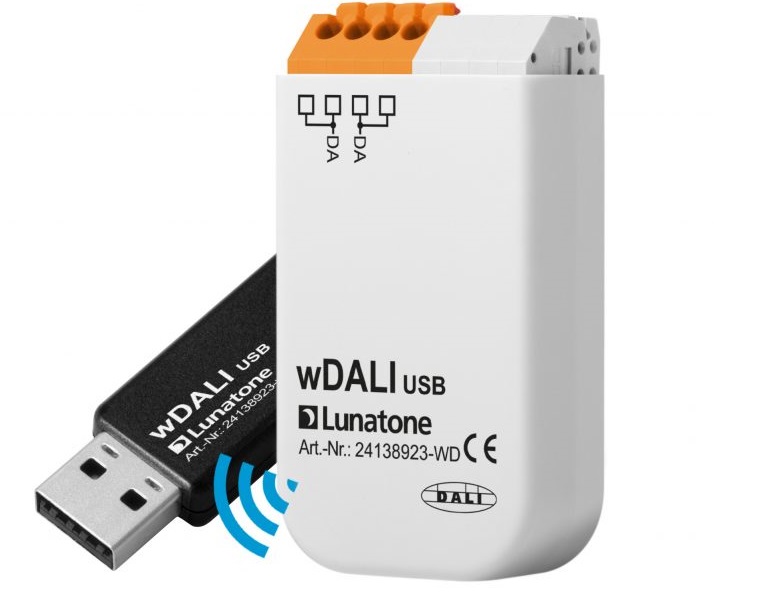

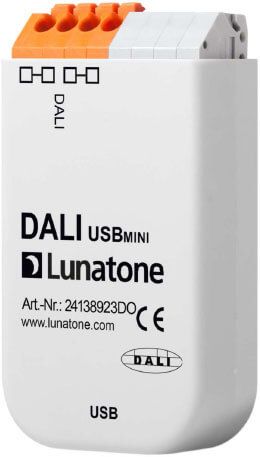

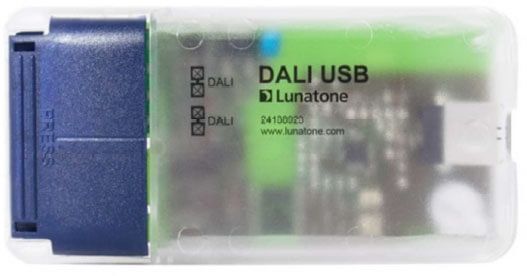

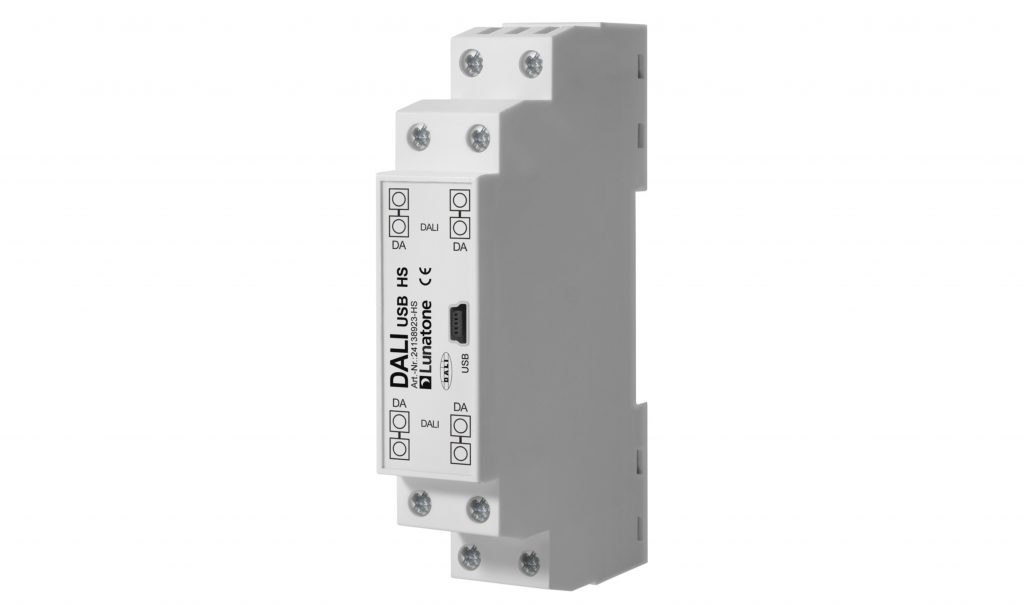

Mit diesem Interface können von einem PC aus unter Verwendung der Installationssoftware "DALI Cockpit PC Software" DALI-Anlagen und Betriebsgeräte adressiert, programmiert und natürlich auch gesteuert werden. Erhältlich ist das DALI USB in 8 verschiedenen Ausführungen: mit Zugentlastung, für Hutschiene (mit oder ohne Flash-Speicher), für Unterputzdose (mit oder ohne integrierter 30mA Busversorgung) sowie als DALI-2 USB Professional für Unterputzdose und Hutschiene.

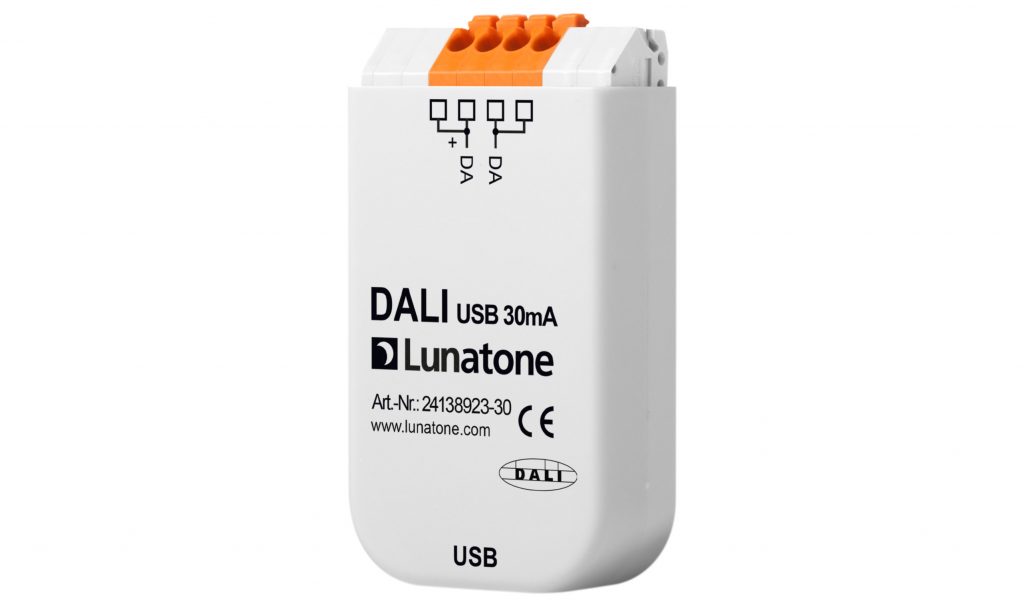

Außerdem sind DALI-2 Ausführungen erhältlich. Das DALI-2 USB 30mA ist ein kompaktes Gerät mit integrierter 30mA Busversorgung, welches Standard DALI, DALI-2 und diverse erweiterte DALI- Protokolle unterstützt.

Ganz neu: Das DALI-2 USB Professional ist die Schnittstelle zur Kommunikation zwischen PC-Programmen und den Modulen am DALI-Bus mit Messmöglichkeit zur Prüfung des DALI-Systems. Es ist in zwei Bauformen erhältlich: für Unterputzdose (24138246-30-DO) und für Hutschiene (24138246-30-HS). Beide Varianten haben eine schaltbare integrierte Busversorgung (30mA), einen USB-C Anschluss und erweiterte DALI Monitor Funktionen. Ein USB C – USB C Kabel gehört zum Lieferumfang.

Produkteigenschaften

• Datenübertragung erfolgt via bidirektionalem Datenverkehr
• Versorgung erfolgt über den DALI-Bus und die USB Schnittstelle
• Galvanische Trennung (die beiden Stromkreise sind untereinander potentialfrei)
• Für Adressierung, Konfiguration, Statusabfragen, Parametervorgaben von DALI-Komponenten
• Unterstützung von Standard DALI und diversen erweiterten DALI-Protokollen
• Schnittstellenmodul für die Kommunikation zwischen einem DALI-System und PC Anwendungen
• Überwachung der DALI-Buskommunikation (Monitoring)
• DALI-Klemmen in doppelter Ausführung zum Durchschleifen der DALI-Busverbindung
• Kostenlose PC-Software für Konfiguration und Monitoring eines DALI-Systems vorhanden
• In verschiedenen Ausführungen erhältlich
• DALI-2 USB Professional: Schaltbare Busversorgung (30mA), über das DALI Cockpit aktivier- und deaktivierbar; das Verhalten beim Anschluss ist einstellbar (ON, OFF oder zuletzt aktiv)
• DALI-2 USB Professional: Messfunktion für Busauslastung, DALI-Busspannung, Maximalstrom mit ungefährer Stromreserve und Frame-Timings
• DALI-2 USB Professional: Erweiterte DALI Monitor Funktionen mit Frame-Priorität, High-/Low-Level, maximaler Timing-Abweichung und Bus-Idle Zeit je Befehl
• DALI-2 USB Professional: Nutzbar als serielle Schnittstelle für andere Anwendungen über das LUBA Protokoll

Technische Daten

• Temperatur: -20 °C bis + 75°C
• Schutzart: IP20
• DALI-2 USB Professional: Betriebstemperatur -20 °C bis +45 °C, Transport- und Lagertemperatur -20 °C bis +75 °C, relative Luftfeuchte 15 % bis 90 %, nicht kondensierend
• DALI-2 USB Professional: Busversorgung DA+/DA-, Ausgangsspannungsbereich 12 Vdc bis 20,5 Vdc, DALI Ausgangsstrom 30 mA (garantiert) / 50 mA (max.), leerlauf- und kurzschlussfest, Auslieferzustand: ausgeschaltet
• DALI-2 USB Professional: Schutzklasse II bei bestimmungsgemäßer Montage, verstärkte Isolierung, Isolationsprüfspannung 3000 Vac, DALI-Seite überspannungsgesichert bis 270 VAC
• DALI-2 USB Professional: Maximale Bemessungstemperatur tc 55 °C, erwartete Lebensdauer 50.000 h bei tc
• DALI-2 USB Professional: Klemmen bei Dosenausführung als Federkraftklemme (0,5 bis 1,5 mm²), bei Hutschienenausführung als Schraubklemme (0,5 bis 2,5 mm²)
• DALI-2 USB Professional: Schnittstelle 38400 Baud, 8 Datenbits, kein Paritätsbit, 1 Stoppbit
• Weitere Daten entnehmen Sie bitte den Produktdatenblättern unter Downloads

Hinweis zur Busversorgung: Die maximale Busversorgung darf 250mA nicht übersteigen. Wenn eine externe Busversorgung bereits 250mA liefert, sollten die 30mA des DALI USB Geräts nicht aktiviert werden. Bei ausgeschalteter Busversorgung des DALI-2 USB Professional wird eine alternative DALI Busversorgung vorausgesetzt.

Messfunktion und Monitor des DALI-2 USB Professional

• DALI Bus Status: Zusammenfassung aller Messungen als Ampel (rot bei Fehlern, gelb bei Warnungen, sonst grün)
• DALI Bus Auslastung: Anzeige als aktueller Wert, Durchschnitt der letzten Minute und Durchschnitt der gesamten Anschlusszeit; in einem laufenden Multi-Master-System wird empfohlen, die Busauslastung über längere Zeit unter 75% zu halten
• DALI Bus Spannung: Aktuelle Busspannung mit Min- und Max-Wert seit der Aufzeichnung beziehungsweise seit dem letzten Reset
• DALI Bus Signal Integrität: Qualität der gesendeten DALI Frames; Fehler weisen darauf hin, dass ein DALI-Gerät die DALI-2 Timing-Regeln nicht befolgt
• DALI Bus Strom: Messung des Maximalstroms und der ungefähren verfügbaren Stromreserve über Testtasten
• DALI Monitor: Befehle außerhalb der DALI-2 Spezifikation werden rot markiert (High-Pegel <= 9,5 V, Low-Pegel >= 6,5 V, Zeitabweichung > 55 µs, Leerlaufzeit <= 2,4 ms)

Überblick über die verschiedenen Ausführungen des DALI USB / DALI-2 USB
