DALI-2 MC2L Steuermodul mit zwei Eingängen | 86458507-2L-PS

Produktinformationen "DALI-2 MC2L Steuermodul mit zwei Eingängen | 86458507-2L-PS"

DALI-2 MC2L Steuermodul mit 2 Schalteingängen für 230Vund DALI Busversorgung  86458507-2L-PS

DALI-Steuermodul mit zwei (MC2L) galvanisch vom DALI-Bus getrennten Schalteingängen für Netzspannung. Jedem Eingang können Wirkbereich, Schaltverhalten und DALI Kommandos zugewiesen werden. Neben den Standardfunktionen Dimmen, Schalten, Szenenaufruf, usw. werden auch vordefinierte Makros zur Steuerung der Farbtemperatur, dynamische Szenen, Sequenzen und benutzerdefinierte Befehlslisten unterstützt.
Im Auslieferzustand ist der DALI-2 Application Controller aktiviert (mit DALI Cockpit PC Software kann zum Instanzmodus gewechselt werden). Der Application Controller ermöglicht neben den Standard DALI Befehlen auch DALI DT8 TC und RGB(W) Steuerung. Das kompakte Gerät kann in die Unterputzdose hinter dem Schalter eingelegt werden.
Das Gerät verfügt über eine Integrierte Busversorgung (50mA).

Überblick:

  • Kompaktes DALI-2 Steuermodul mit 2 Schalteingang (MC2L) für Netzspannung.
  • Integrierte DALI Busversorgung (50mA)
  • Galvanische Trennung zwischen Schalteingang und DALI-Interface
  • Multimasterfähig, mehrere Module können auf derselben DALI-Linie installiert werden.
  • Integrierter DALI-2 Application Controller.
  • Jedem Eingang können individuelle DALI-Befehle, Wirkbereich und Schaltfunktionen zugeordnet werden.
  • Der Application Controller ermöglicht neben den Standard DALI Befehlen auch DALI DT8: Tunable White und RGB(W) Steuerung sowie Macros
  • Das Modul kann besitzt eine DALI-2 Instanz (Typ Pushbutton, entsprechend IEC62386-301) zur einfachen Integration.
  • Unterstützt kurzen Tastendruck, langen Tastendruck (mit Wiederholung für dimmen) und «Toggle»
  • Neben Taster auch für Schalter geeignet.
  • Alternative Tastenfunktion, jedem der Eingänge kann zusätzlich eine zweite Funktion zugeordnet werden, die über ein Szenen-Kommando am DALI Bus aktiviert / deaktiviert werden kann. So kann z.B. das Trennwandproblem gelöst werden.
  • Einfache Konfiguration über eine LUNATONE DALI Schnittstelle und DALICockpit Softwaretool (mögliche Schnittstellengeräte: (DALI-2 USB; DALI USB, DALI-2 WLAN, DALI-2 Display, DALI-2 IoT, DALI 4Net, DALI SCI RS232)
  • Geeignet für Installation in Schutzklasse II Geräte oder Doseneinbau
  • DALI-2 Steuergerät nach IEC62386-103

Technische Daten DALI-2 MC2L PS


TypDALI-2 MC2L PS
Artikelnummer86458507-2L-PS
Eingang: L, N
Art des EingangsVersorgung, Netzspannung
Kennzeichnung KlemmenL, N
Eingangsspannungsbereich120 … 240Vac
Eingangsstrom max.20mA (@120Vac), 10mA (@240Vac)
Frequenz Eingangsspannung50Hz … 60Hz
Leistungsaufnahme max.3 W (Buslast abhängig)
Schalteingang: LT1, LT2
Art des EingangsSchalteingang für Netzspannung (LT1, N)
Anzahl der Eingänge2
Kennzeichnung KlemmenLT1, LT2
Eingangsspannung230Vac +10% / -15%
Frequenz Eingangsspannung50Hz … 60Hz
max. Leitungslänge Taster-Modul10m (bis 50m bei störungsfreier Umgebung d.h. keine parallel geführten Netzleitungen )
DALI Interface, Versorgung: DA, DA
Art des AusgangsDALI Steuersignal, DALI Busversorgung
Kennzeichnung KlemmenDA+, DA
SpannungsbereichBusversorgung: 12Vdc … 20,5Vdc
(entsprechend IEC62386)v
Garantierter DALI Ausgangsstrom50 mA
Maximaler DALI Ausgangsstrom250mA (eine zusätzliche externe DALI
Busversorgung ist nicht möglich)
Stromaufnahme DALI--
DALI Adressekeine
DALI-2 Adresseeine
Isolationsdaten:
ImpulsspannungskategorieII
Verschmutzungsgrad2
Bemessungsisolationsspannung250V
Bemessungsstoßspannung4kV
Isolierung DALI / Schalteingangverstärkte Isolierung
Isolationsprüfspannung DALI / Schalteingang (Netz)3000V a.c.
Umgebungsbedingungen:
Transport- und Lagertemperatur-20°C … +75°C
Betriebstemperatur-20°C … +55°C
rel. Luftfeuchte, nicht kondensierend15% … 90%
Allgemeine Daten:

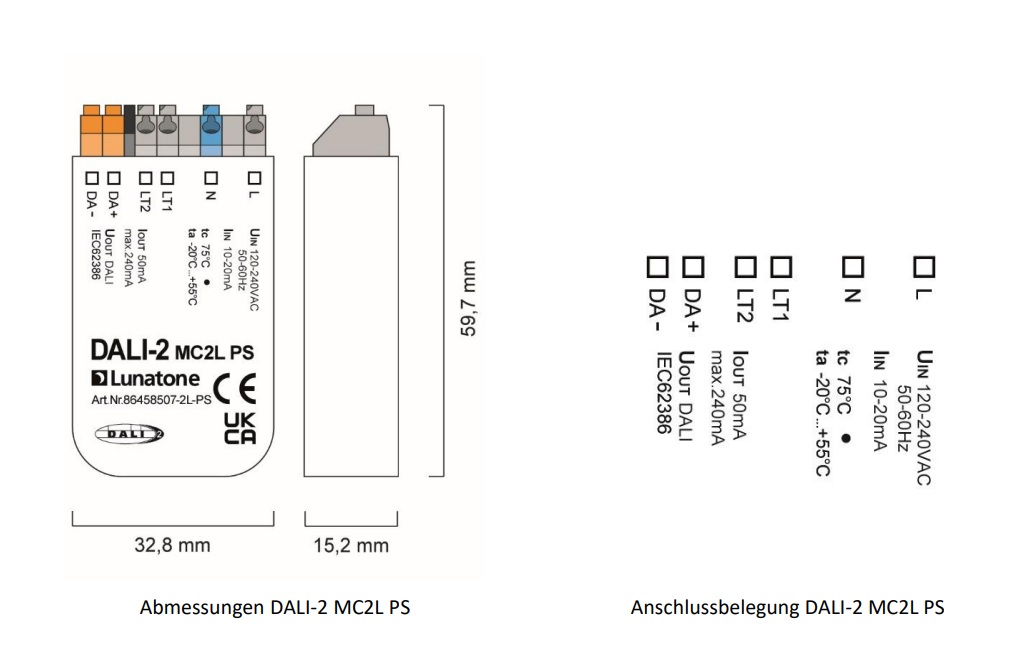

Abmessungen (L x B x H)59mm x 33mm x 15mm
MontageDoseneinbau Installation in Schutzklasse II Geräte


Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab

Eigenschaften "DALI-2 MC2L Steuermodul mit zwei Eingängen | 86458507-2L-PS"
·Dimmbarkeit/Steuerung: DALI, DALI DT8
·Verwendung/IP-Code: IP20 - IP44 (indoor)
Datenblätter & weiterführende Infos zum Produkt

Datenblatt DALI-2 MC2L mit DALI Bus

DALI-2 MC2L Multi Control Module 86458507-2L-PS

Hersteller "Lunatone Industrielle Elektronik GmbH"

Lunatone Industrielle Elektronik GmbH

wurde 1993 mit der Errichtung eines Entwicklungsbüros, als Spin-Off der Technischen Universität Wien, der Grundstein für eine bemerkenswerte Erfolgsgeschichte gelegt. Denn schon einige Jahre später, im Jahr 2000, konnte aufgrund der stetig wachsenden Nachfrage die Lunatone Industrielle Elektronik GmbH gegründet werden. Von Beginn an wurden kundenspezifische Lösungen in den Bereichen DALI Lichtsysteme, elektronische Informationstechnik und industrielle Elektronik angeboten. Das Angebot reicht von Bedienmodulen, Steuergeräte & Sensoren, Phasendimmer, Aktuatoren & Signalwandler, Betriebsgeräte 230VAC, 48V, 24V, DALI Busversorgungen & Erweiterungen bis hin zu Interfaces, Tools & Gateways. Seit über 10 Jahren bieten wir Weltweit über 100 Produkte des Herstellers Lunatone. Nachstehend unser Portfolio der Produkte. Tipp: Verwenden Sie die Filterfunktion zum schnellen finden des gewünschten Treibers, oder rufen Sie uns an.

Lunatone GmbH
Paukerwerkstraße 5 - 1210 Vienna - Austria


E-Mail: supportteam@lunatone.at
Weiterführende Links des Herstellers

0 von 0 Bewertungen

Durchschnittliche Bewertung von 0 von 5 Sternen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Sicherheitshinweis

Nicht steckerfertige Geräte mit 230V - Anschlussklemmen/Anschlüssen gelten als sicherheitsrelevant und dürfen nur von Elektrofachhandwerkern bzw. qualifiziertem Fachpersonal (z.B IEC 60364, VDE0100, VDE0105) eingebaut bzw. installiert werden.
