LED-Treiber Maxi Jolly HV 1-10V & PUSH

ab 30,98 € *
Nettopreis: 26,71 €

inkl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Ausführung:


Stck

LED Treiber DC Maxi Jolly HV (Hochvolt) Die Besonderheit am Maxi Jolly HV (TCI 127414,... mehr

LED Treiber DC Maxi Jolly HV (Hochvolt)

Die Besonderheit am Maxi Jolly HV (TCI 127414, 151414) bietet abhängig vom eingestellten Strom die Möglichkeit bis zu 32 LEDs in Reihe an einem LED-Konverter zu betreiben. Dadurch ist es möglich mehrere z.B. LED-Einbaustrahler sparsam zu installieren. Die LED-Strahler werden einfach nur seriell verkettet. Für zuverlässigen Betrieb bitte jeweilig auf die max. Spannung, bzw. Leistung je String achten.

Eigenschaften der Maxi Jolly HV-Versionen:

  • LED Konverter mit hoher Ausgangsspannung (bis zu 112V bei 350mA)
  • Hohe Leistung von 50W bzw. 60W.
  • Konstantstrom über Dip-Schalter einstellbar.
  • Master-Slave-Betrieb mittels Synchronisationsleitungen möglich (nur PWM-Modus)
  • Ext. Temperatursensor optional.
  • Dimmung über 1-10V Schnittstelle vorgesehen (127414, 151414)
  • Tastdimmung mittels Tasteingang vorbereitet.
    Ein/Aus mittels kurzem Tastendruck, Veränderung der Helligkeit über gedrücktem Taster.
    (127414,151414)
  • Flicker ( Output Ripple ) <= 3%
  • Auch mit Hybrid-Dimmung (AM + PWM) verfügbar. (127414)

    Lesen Sie dazu auch diesen Fachbeitrag zu den Dimmarten PWM/AM/Hybrid.

  • Sowie mit durchgängiger Linear-Dimmung (AM) verfügbar. (151414)
  • Nachabsenkung programmierbar (122408, 122414BLCC)

Der Maxi Jolly Hochvolt ist in folgenden Varianten erhältlich:

TCI 122414 mit Ausgangsspannung bis zu 112V kann so bis 32 LEDs in Reihe betreiben. Die Dimmung erfolgt mittels PWM. Bevorzugter Einsatzbereich sind Straßenleuchten, oder auch für den Betrieb von vielen z.B. LED-Deckeneinbauspots. Über Synchronisationsleitungen können so im Master-Slave-Betrieb eine Vielzahl von LED-Spots elegant betrieben und gedimmt werden. (Nicht mehr verfügbar. Nachfolger 127414)

TCI 122408CC mit Midnight Dimmfunktion und CC. Diese Version enthält eine intelligente Routine zur automatischen Nachtabsenkung. Trickreich beim Einsatz in Straßenleuchten. CC steht für Conformal Coating und schützt die Leiterplatten vor Feuchtigkeit. (s.u.)
Details zu Midnight Dimmfunktion?

122414BLCC mit Bilevel Dimmfunktion und Conformal Coating(CC). Diese Version enthält die Möglichkeit einen fest Wert für Nachtabsenkung einzustellen. Auf diesen Wert kann über einen eigenen 230V Eingang zwischen Tag- und Nacht-Betrieb umgeschalten werden. Ideal für Parkplatzbeleuchtung und Straßenbeleuchtungen. Details zu Bilevel Dimmfunktion und Conformal Coating.

TCI 127414 ist der technologisch verbesserte Nachfolger des #122414. Seine Innovation ist die Kombination aus PWM- und AM-Regelung. Diese sogenannte Hybrid-Steuerung sorgt im Bereich von 100% - 25% durch lineare Regelung für absolut flickerfreies Licht. Erst im Bereich unterhalb 25% bis 1% wird auf die bekannte PWM-Regelung umgeschalten. Somit kommen die Vorzüge beider Verfahren zum Einsatz.
Durch Kurzschließen des NTC-Eingangs beim Einschalten kann zwischen "PWM-only" und Hybrid-Betrieb umgeschalten werden. Bestätigung durch einmaliges Blinken (PWM), zweimaliges Blinken (Hybrid)


TCI 151414 (bis zu 60W, absolut flickerfrei) versteht sich als reiner Linear-Regler. Der LED-Strom kann linear (AM) von 100% bis 1% gedimmt werden. Perfekt geeignet für den Einsatz Dim2Warm. 100% Kameratauglich. Achtung: Kein Master-Slave-Betrieb via Synch-Leitung möglich.

Die technischen Unterschiede  im Detail entnehmen Sie bitte jeweils den Datenblättern.

Maxi Jolly HV Push, 1--10V zu 122414TCI 151414 SELV, ENEC und KEMA Symbolik

Technische Daten zu TCI 127414, 127414BI, 151414, 151414BI

Dip-SW Leistung Spg. sek Strom sek # LED
Stellung 1 28 W 20...112 V 250mA const. max 32
Stellung 2 34 W 20...112 V. 300mA const max 32
Stellung 3 39 W 20...112 V. 350mA const max 32
Stellung 4 45 W 20...112 V 400mA const max 32
Stellung 5 50 W 20...112 V 450mA const max 32
Stellung 6 56 W 2...112 V 500mA const max 32
Stellung 7 60 W 2...110 V 550mA const max 31
Stellung 8 60 W 2...100 V 600mA const max 28
Stellung 9 60 W 2...92 V 650mA const max 26
Stellung 10 60 W 2...86 V 700mA const max 24

Wirkungsgrad in Abhängigkeit der Leistung: 30W - 50W : 84%  - 91%
Die Daten zu Maxi Jolly HV... entnehmen Sie bitte den jeweiligen Datenblättern (siehe Download Tab)

Maxi Jolly HV mit seinen vielen Optionen

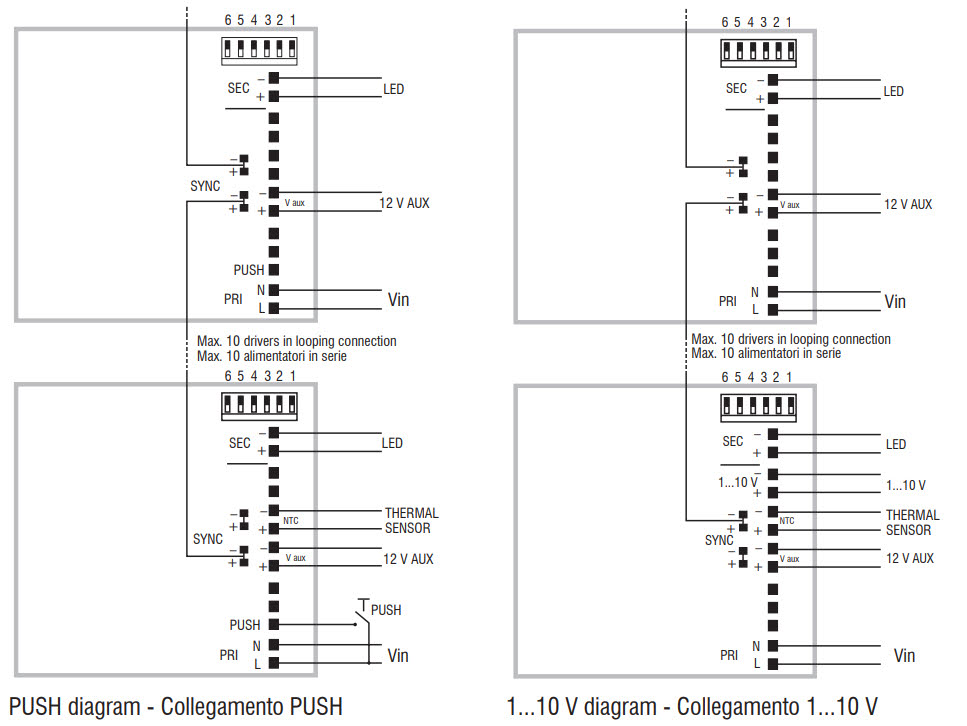

  • Alle TCI Jolly Konverter können über Sync-Kabel im PWM-Modus miteinander verbunden werden.
    Somit ist die Ansteuerung über nur einen Taster möglich.
  • Bis zu 10 Konverter (Slave) lassen sich an einem Master betreiben.
  • Taster und Installationsmaterial sind nicht im Lieferumfang enthalten.

Um ggf. induktive Einstreuungen in die Sekundärleitung zu vermeiden, sollte diese so kurz wie möglich gehalten, sowie auch maximaler Abstand von Netzleitungen gehalten werden.
Ausführliche Beschreibung entnehmen Sie bitte dem Datenblatt.

Auf Anfrage ist dieses Produkt auch als Built-In Version (127414BI - ideal für Geräteeinbau) mit veränderter Bauform (siehe Datenblatt) sowie als reine AM-Version (TCI 151414 bzw. 151414BI) erhältlich.

Weiterführende Links zu "LED-Treiber Maxi Jolly HV 1-10V & PUSH"
Hochvolt LED-Treiber 50 bzw. 60W Konstantströme: 250 bis 700mA; bis zu 112V max., für... mehr
Merkmale / Tags dieser Produktfamilie. Bitte beachten Sie die Details in der Beschreibung oder im Datenblatt.
Konstantstrom: 0,3A, 0,4A, 0,5A, 0,6A, 0,7A, 0,25A, 0,35A, 0,45A, 0,55A
Leistung: 20 - 50 W
Dimmbarkeit/Steuerung: 0/1..10V, Tast-Dimmen
Maxi Jolly HV 1-10V & Push (PWM)
Datenblatt zu TCI 122414 (phase out)
Maxi Jolly HV Midnight
Datenblatt zu TCI 122408
Maxi Jolly HV Bilevel CC
Datenblatt zu TCI #122414BL
Switch-Dim - Resync-Anleitung
MaxiJolly HV 1-10V&Push (new)
Datenblatt zu TCI #127414 bzw. TCI #127414BI (bzw. #151414 / #151414BI) - Hybrid-Dimmung bzw. AM-Dimmung"
