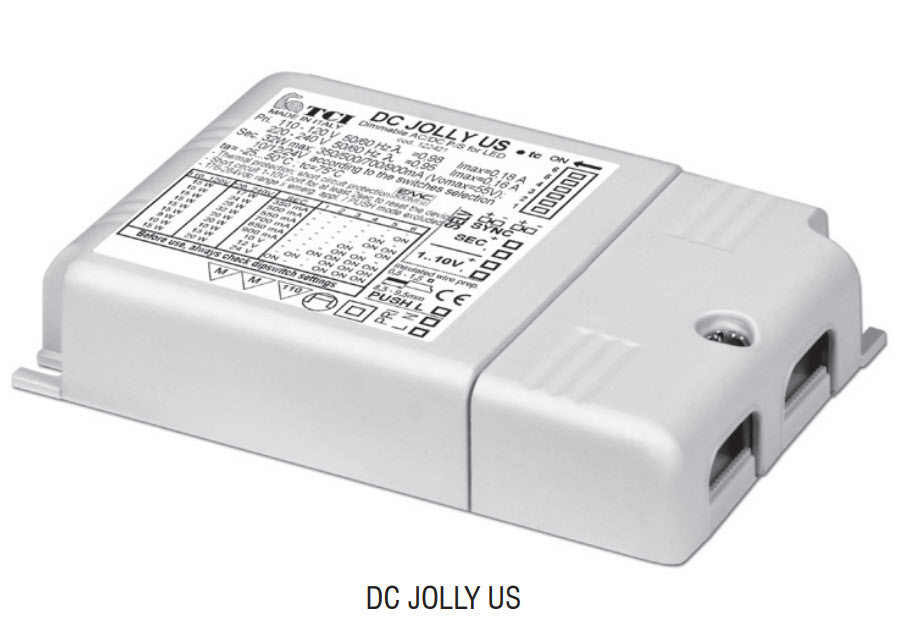

TCI DC JOLLY US 32 |1-10 V & PUSH | 126421 | 151421

Varianten ab 40,16 € *
Nettopreis: 33,75 €

inkl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Ausführung:


Stck

LED-Treiber DC Jolly bis 32W dimmbar via Taster oder 1-10V Geeignet für 68mm... mehr

LED-Treiber DC Jolly bis 32W dimmbar via Taster oder 1-10V

Geeignet für 68mm Deckenlöcher für z.B. Deckeneinbau von LED-Spots.

  • TCI DC Jolly: Universell dimmbar über 1-10V
  • Tastdimmer-Eingang des DC Jolly
    Ein/Aus durch kurzen Tastendruck, Veränderung der Helligkeit über gehaltenem Taster.
  • Einfach einstellbarer Konstantstrom, bzw. -Spannung über Dip-Schalter.
    Dadurch ein universell einsetzbarer Multi-Strom, bzw. Multi-Spannungskonverter.
  • Flicker ( Output Ripple ) <= 3%
  • In verschiedenen Versionen erhältlich (PWM, Hybrid, AM)

Der Jolly US 32 mit bis zu 32 Watt Leistung einsetzbar. Die aktuellen Versionen bieten PWM, Hybrid (AM+PWM) und reine AM-Regelung/-Dimmung.

TCI 126421(bis zu 32W) ist der technologisch verbesserte Nachfolger des #125421. (Vorherige Modelle in kurzer Beschreibung siehe weiter Unten). Seine Innovation ist die Kombination aus PWM- und AM-Regelung. Diese sogenannte Hybrid-Steuerung sorgt im Bereich von 100% - 25% durch lineare Regelung für absolut flickerfreies Licht. Erst im Bereich unterhalb 25% bis 1% wird auf die bekannte PWM-Regelung umgeschalten. Somit kommen die Vorzüge beider Verfahren zum Einsatz.
Durch Entfernen eines Jumper (JP3) kann auf "PWM-only" (incl. Aktivierung Konstanstspannungsbetrieb) zurückgeschalten werden. (vgl. 125421).
Darüberhinaus sind weitere Einstellmöglichkeiten der Ströme hinzugekommen.

TCI 151421 (bis zu 32W) versteht sich als reiner Linear-Regler. Der LED-Strom kann linear (AM) von 100% bis 1% gedimmt werden. Perfekt geeignet für den Einsatz Dim2Warm.
Achtung: Kein Konstantspannungsbetrieb einstellbar sowie kein Betrieb mit Synchronisationsleitungen (Master-Slave) möglich.

Lesen Sie dazu auch diesen Fachbeitrag zu den Dimmarten PWM/AM/Hybrid.

Als bewährter Multi-Strom-Konverter - universell einsetzbar. Auch als Built-In Version erhältlich (TCI 126450, TCI 151450)

Einstellmöglichkeiten der DC Jolly Serie

DC-Jolly US 32

Dip-SW Leistung Spg. sek Strom sek # LED
Stellung 1 13 W 15...53 V 250mA const. 15
Stellung 2 16 W 15...53 V 300mA const. 15
Stellung 3 18 W 10...53 V 350mA const 15
Stellung 4 21 W 10...53 V 400mA const. 15
Stellung 5 23 W 5...52 V 450mA const. 15
Stellung 6 25 W 2...50 V 500mA const. 14
Stellung 7 27 W 2...50 V 550mA const. 14
Stellung 8 30 W 2...50 V 600mA const. 14
Stellung 9 32 W 2...49 V 650mA const. 14
Stellung 10 32 W 2...46 V 700mA const. 13
Stellung 11 20 W 2...27 V 750mA const. 7
Stellung 12 20 W 2...25 V 800mA const. 7
Stellung 13 20 W 2...24 V 850mA const. 6
Stellung 14 20 W 2...22 V 900mA const. 6
Stellung 15* 11 W 12 V const. 900mA max. -
Stellung 16* 20 W 24 V const. 830mA max. -

*Stellg 15/16 nur Geräte mit PWM/Hybrid verfügbar (Hierzu JP3 entfernen)
Wirkungsgrad (max.) in Abhängigkeit der Leistung: >88%
Flicker ( Output Ripple ) <= 3%

Taster und Installationsmaterial sind nicht im Lieferumfang des enthalten.

Historie ( Vorgänger ) des bewährten LED Treiber DC Jolly 1-10V & PUSH

TCI 122420 mit bis zu 25 Watt. Konstantstrom, bzw. -Spannung. Alles über Dip-Schalter einstellbar. Der LED-Strom wird ausnahmlos über Pulsweitenmodulation (PWM) geregelt. (abgekündigt - Nachfolger 126421)

TCI 122421/123421 mit bis zu 32 Watt. Nahezu identisch zum 122420 mit etwas größere Leistung und weiteren Einstellbereichen für die Konstanstströme und Konstantspannungsausgängen. (abgekündigt - Nachfolger 126421)

TCI 125421 mit bis zu 32 Watt. Nahezu identisch zum 123421 jedoch mit wesentlich mehr Einstellbereiche für die Konstanstströme. (abgekündigt - Nachfolger 126421)

Ausführliche Beschreibung des DC Jolly entnehmen Sie bitte den entsprechenden Datenblättern.
Siehe Tab DOWNLOADS







Weiterführende Links zu "TCI DC JOLLY US 32 |1-10 V & PUSH | 126421 | 151421"
TCI DC Jolly Universell dimmbar über 1-10V oder Push-Button, 350 - 900mA const; 10V, 12V, 24V... mehr
Merkmale / Tags dieser Produktfamilie. Bitte beachten Sie die Details in der Beschreibung oder im Datenblatt.
Konstantspannung: 12V, 24V
Leistungsbereich: 5 - 20 W, 20 - 50 W
Dimmbarkeit/Steuerung: 0/1..10V, Linear/AM, PWM, Tast-Dimmen
Konstantstrom: 0,3A, 0,4A, 0,5A, 0,6A, 0,7A, 0,8A, 0,9A, 0,25A, 0,35A, 0,45A, 0,55A, 0,65A, 0,75A, 0,85A
Verwendung/IP-Code: IP20 - IP44 (indoor)
#Kategoriefilter: LED-Trafos- alles mit CV, LED-Treiber-alles mit CC
Datenblatt DC Jolly TCI 122420
Datenblatt DC Jolly US 122421
Switch-Dim - Resync-Anleitung
Datenblatt JOLLY US 125421
JOLLY US 32 - 1...10 V & PUSH - Nachfolger des 122421 / 123421
DC Jolly 32W (AM/PWM)
Datenblatt zu TCI #126421 bzw. TCI #151421 (bzw. #126450 / #151450) - Hybrid-Dimmung bzw. AM-Dimmung
