wDALI-2 BT5 Long Range Transmitter - Receiver Wireless DALI Modul

Lunatone Industrielle Elektronik GmbH wDALI-2 BT5 Long Range Wireless DALI Transceiver-Receiver Module

Drahtlose DALI-Kommunikation über bis zu 300m Reichweite mit BT5 Long Range Technologie – ein Transmitter steuert beliebig viele Receiver-Subkreise.

Wireless DALI Module für räumlich getrennte Leuchten-Subkreise. BT5 Long Range bis 300m Reichweite im freien Feld. Drei Varianten: Transmitter, Receiver und Receiver mit integrierter Netzversorgung.

Key Features

• BT5 Long Range Funkverbindung mit bis zu 300m Reichweite im freien Feld – Räumliche Verteilung von DALI-Leuchten möglich, ohne Kabeltrassen zwischen getrennten Gebäudebereichen erforderlich
• Ein Transmitter kann beliebig viele Receiver-Subkreise steuern – Skalierbare Lösung für mehrere Beleuchtungsbereiche ohne zusätzliche DALI-Leitungen
• Drei Varianten: Transmitter (DALI-versorgt), Receiver (DALI-versorgt), Receiver PS20 (Netzversorgt mit 20mA Busversorgung) – Flexible Installation je nach verfügbarer Stromversorgung am Einsatzort
• DALI-2 Steuerbefehle unterstützt – Volle Kompatibilität mit modernen DALI-2 Systemen und erweiterte Steuerfunktionen
• Unidirektionale Funkverbindung mit Broadcast Weiterleitung – Sichere, interferenzfreie Datenübertragung mit einfacher Gruppenkonfiguration via DALI Cockpit Software

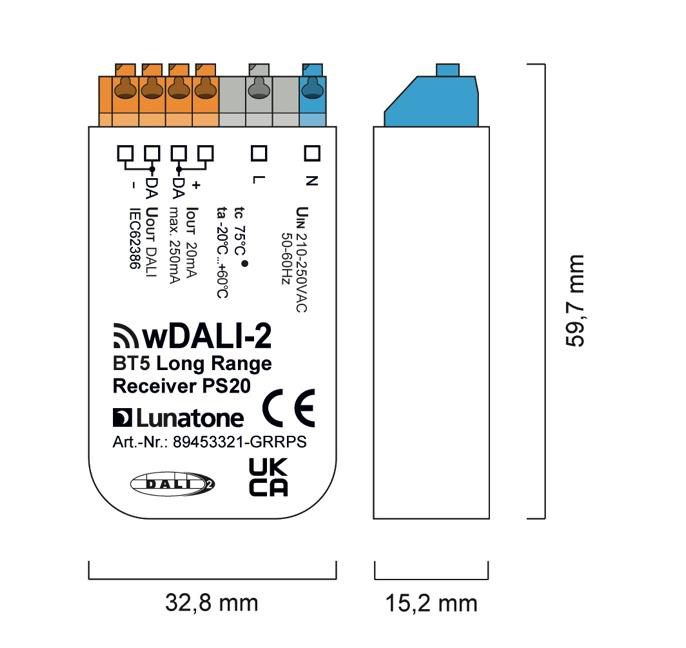

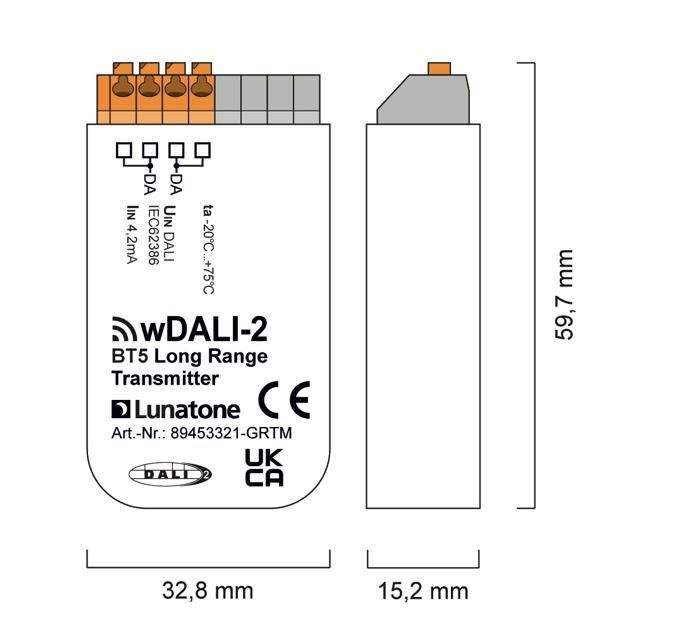

• Kompakte Abmessungen 59 × 33 × 15mm für Doseneinbau – Nachrüstung in bestehenden Unterputzdosen ohne Umbauarbeiten möglich

Anwendungsbereiche

Multi-Zone Beleuchtungssysteme

Steuerung räumlich getrennter Leuchtengruppen in großflächigen Hallen, Produktionsstätten oder Logistikzentren. Ein zentrales DALI-System verteilt Befehle kabellos an mehrere Receiver-Subkreise in verschiedenen Bereichen.

Gebäudeübergreifende Beleuchtungsnetze

Anbindung von Beleuchtung in räumlich entfernten Gebäudeteilen, Nebengebäuden oder Außenbereichen. Ideal für Campus-Strukturen, Industrieparks oder Einzelhandelsflächen mit dezentraler Lichtverteilung.

Nachtrüstung ohne Verkabelung

Erweiterung bestehender DALI-Systeme um neue Leuchten-Subkreise ohne Verlegen zusätzlicher DALI-Busleitungen. Besonders wirtschaftlich bei Umbauten oder flexiblen Raumkonzepten.

Flexible Lichtszenen und Broadcast-Steuerung

Zentrale Steuerung mehrerer Subkreise über Gruppenkommandos oder Broadcast. Ermöglicht Beleuchtungsszenarios über mehrere räumlich getrennte Bereiche hinweg mit einem DALI-Befehl.

Technische Spezifikationen

Spezifikation, Kenndaten

Ähnliche Geräte im Vergleich

Produktvorteile im Detail

Funktechnologie und Reichweite

Das Modul nutzt Bluetooth 5 Long Range Technologie für zuverlässige drahtlose DALI-Datenübertragung. Im freien Feld erreicht die Funkverbindung bis zu 300m Reichweite; in Gebäuden sind typischerweise 10–20m realistisch, abhängig von Wanddurchdringung und Metallgehäusen. Die unidirektionale Funkverbindung mit Broadcast-Weiterleitung gewährleistet sichere Befehlsübertragung an alle zugeordneten Subkreise.

Stromversorgung und Busversorgung

Der Transmitter wird direkt vom DALI-Hauptkreis versorgt (typische Stromaufnahme 4,2mA). Der Receiver kann entweder vom DALI-Subkreis (Art.Nr. 89453321-GRR, 9mA) oder vom Netz 210–250VAC (Art.Nr. 89453321-GRRPS) versorgt werden. Die netzversorgte Variante PS20 stellt eine 20mA DALI-Busversorgung für bis zu 10 Standard-DALI-Lasten bereit. Bei höherem Strombedarf ermöglicht ein DALI-Expander die Busversorgung zu erweitern.

Konfiguration und DALI-2 Kompatibilität

Die Geräte werden über die DALI Cockpit PC-Software und ein entsprechendes Schnittstellengerät konfiguriert. Alle Module im Auslieferzustand sind bereits mit gleicher Pairing-Nummer verknüpft und funktionieren sofort zusammen. Das System unterstützt vollständig DALI-2 Steuerbefehle und ermöglicht flexible Gruppenzuordnung sowie Broadcast-Steuerung der Subkreise.

Normen und elektromagnetische Verträglichkeit

Die Module erfüllen EN 62386-101 (DALI-Norm), EN 61547 und EN 50015 / IEC CISPR15 (EMV) sowie EN 61347-1 und EN 61347-2-11 (elektrische Sicherheit). Die DALI-Eingänge sind gegen Überspannungen (Netzspannung) abgesichert; der Anschluss erfolgt polaritätsunabhängig. Schutzklasse II bei sachgemäßer Montage.

Installation und Montage

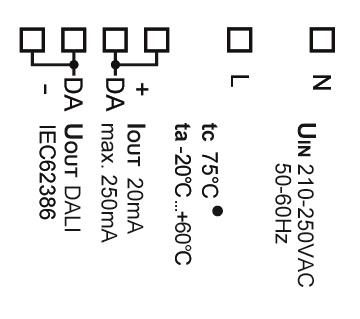

Die Geräte sind für den Einbau in Unterputzdosen oder Gehäusemontage ausgelegt. Federkraftklemmen akzeptieren Einzeldraht 0,5–1,5mm² oder Feindraht mit Aderendhülsen. Beim Einsatz in Schutzklasse-II-Geräten ist für ordnungsgemäße Zugentlastung zu sorgen. Die doppelte Ausführung der DALI-Klemmen ermöglicht einfaches Durchschleifen der Busverbindung. Zur Optimierung der Funkreichweite sollten metallische Gehäuse und Feuchtigkeitsquellen berücksichtigt werden.

Varianten & Optionen

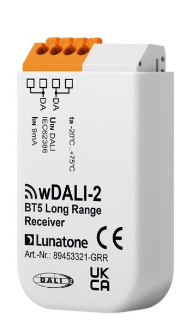

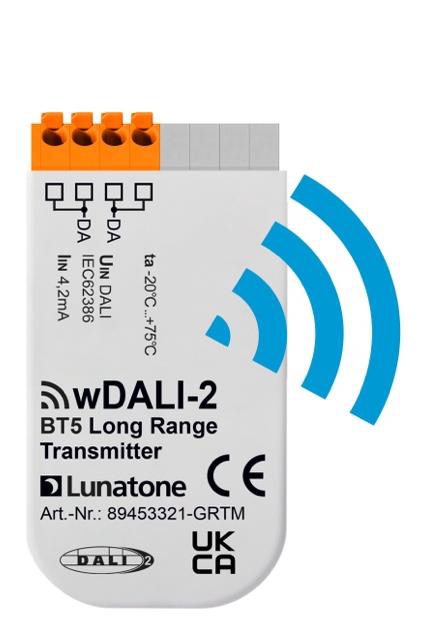

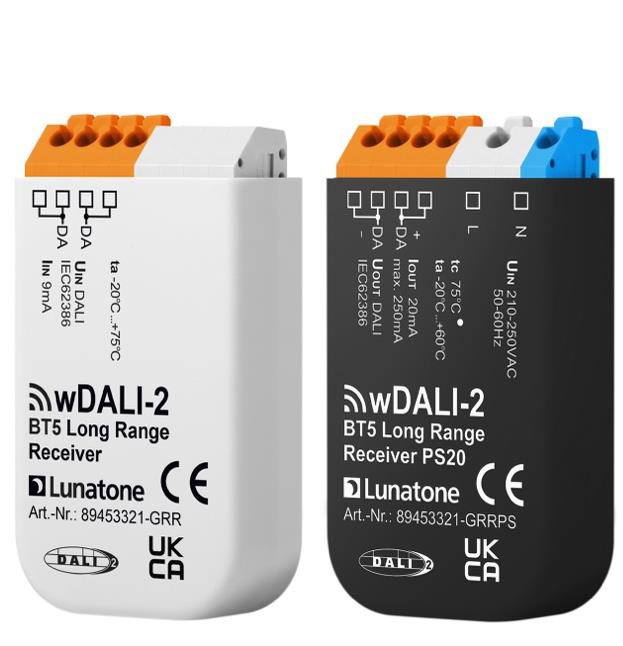

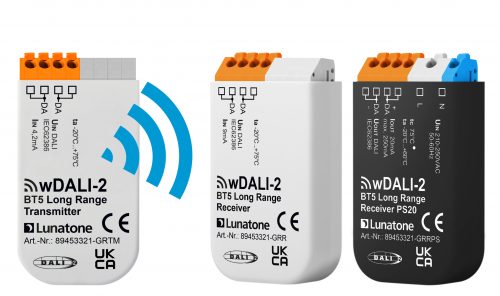

Drei Varianten: (1) Transmitter (Art.Nr. 89453321-GRTM) sendet DALI-Befehle vom Hauptkreis kabellos weiter – DALI-versorgt. (2) Receiver (Art.Nr. 89453321-GRR) empfängt Befehle für einen Subkreis – DALI-versorgt. (3) Receiver PS20 (Art.Nr. 89453321-GRRPS) wie Receiver, zusätzlich mit integrierter Netzversorgung (210–250VAC) und 20mA DALI-Busversorgung für den Subkreis. Ein Transmitter kann mit beliebig vielen Receivern kombiniert werden.

Typische Einsatzbereiche

Produktionshalle mit vier räumlich getrennten Leuchtengruppen: Ein Transmitter im Hauptkreis sendet zentrale Lichtszenarios kabellos an vier Receiver-Subkreise; Umschaltung aller Zonen mit einem Befehl ohne zusätzliche Verdrahtung. – Campus-Gelände mit dezentraler Beleuchtung: Gebäude A hat den Transmitter, Gebäude B und C jeweils einen Receiver PS20 mit Netzversorgung; alle Außenleuchten werden zentral gesteuert über bis zu 150m Funk-Reichweite durch Bäume und Metallzäune.

Sicherheitshinweise, Zertifikate & Garantie

Normen: EN 62386-101 (DALI), EN 61547 und EN 50015 / IEC CISPR15 (Elektromagnetische Verträglichkeit), EN 61347-1 und EN 61347-2-11 (Elektrische Sicherheit). Schutzklasse II (bei bestimmungsgemäßer Montage). Schutzart Gehäuse IP40, Schutzart Klemmen IP20. DALI-Eingänge sind gegen Überspannungen abgesichert. Betriebstemperatur Transmitter und Receiver: -20°C bis +75°C; Receiver PS20: -20°C bis +60°C. Relative Luftfeuchte 15–90% nicht kondensierend. Bei Einsatz in Schutzklasse-II-Geräten ist für ordnungsgemäße Zugentlastung zu sorgen.
