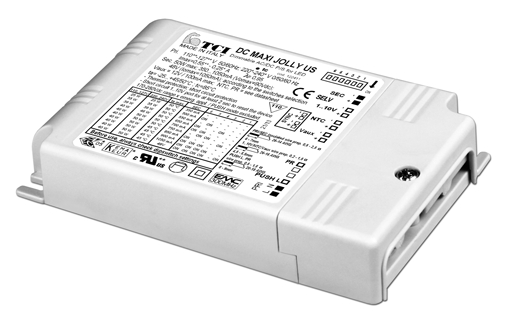

LED-Treiber 60W dimmbar - Maxi Jolly US

ab 41,82 € *
Nettopreis: 36,05 €

inkl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Typ:


Stck

LED-Treiber 60W - Flickerfrei Konstantstrom Dimmen Nachfolger des bewährten TCI Maxi... mehr

LED-Treiber 60W - Flickerfrei Konstantstrom Dimmen

Nachfolger des bewährten TCI Maxi Jolly US 50W (122411 / 123411).
Jetzt neu bereits als Hybrid (AM/PWM) oder reiner AM/linear Regler für flickerfreies Dimmen hier erhältlich.
Beachtenswerte Neuerungen:

  • Leistung: 60W statt 50W
  • Neuartiges Dimmen zur Vermeidung von Flicker
    • Kombination aus Linear (AM) und bekanntem PWM
    • Lineares Dimmen (flickerfrei) im Bereich von 100% - 25%
    • Umschalten auf PWM (2KHz) im Bereich 25% - 1%
    • Optional umschalten auf PWM only mit 240Hz durch Setzen einer Brücke möglich. (Details im Datenblatt)
    • Alternatives Version als reine linear geregelte Konstantstromquelle erhältlich (151411)
  • Tc-Wert von 90°C

Übersicht der technischen Daten des LED-Treiber 60W von TCI

  • Multi-Stromkonverter - Universell einsetzbar.
  • Ext. Temperatursensor optional.(Anschluss für NTC vorhanden)
  • Dimm-Option über 1-10V Steuerspg. (oder alternativ über ein 100KOhm Poti)
  • Push-Button oder Taster-Betrieb: Ein/Aus mittels kurzem Tastendruck, Veränderung der Helligkeit über gehaltenem Taster.
  • Flicker ( Output Ripple ) <= 3%
  • Einfach einstellbarer Konstantstrom über Dip-Schalter
    • Ströme von 350mA bis 1050mA
  • AUX-Ausgang 12V/100mA

Als US-Version mit bemerkenswerten Optimierungen:

  • Verbesserte EMV
  • Verbesserter Überspannungsschutz (Surgefestigkeit) auf 3,5-4kV
  • UL zertifiziert

TCI 123411  (ehemals 122411) mit bis zu 50 Watt. Konstantstrom, bzw. -Spannung. Alles über Dip-Schalter einstellbar. Stromregelung über PWM. --> Abgekündigt!
Der LED-Strom wird ausnahmlos über Pulsweitenmodulation (PWM) geregelt. Auslaufmodell!

TCI 127411 (bis zu 60 W) ist der technologisch verbesserte Nachfolger des #123411. Seine Innovation ist die Kombination aus PWM- und AM-Regelung. Diese sogenannte Hybrid-Steuerung sorgt im Bereich von 100% - 25% durch lineare Regelung für absolut flickerfreies Licht. Erst im Bereich unterhalb 25% bis 1% wird auf die bekannte PWM-Regelung umgeschalten. Somit kommen die Vorzüge beider Verfahren zum Einsatz.
Durch Kurzschließen des NTC-Eingangs beim Einschalten kann zwischen "PWM-only" (abwärtskompatibel, notwendig für Verwendung von Synch-Leitungen) und Hybrid-Betrieb umgeschalten werden. Bestätigung durch einmaliges Blinken (PWM), zweimaliges Blinken (Hybrid)


TCI 151411 (bis zu 60W) versteht sich als reiner Linear-Regler. Der LED-Strom kann linear (AM) von 100% bis 1% gedimmt werden. Perfekt geeignet für den Einsatz Dim2Warm. 100% Kameratauglich.
Achtung: Keine Master-Slave-Betrieb via Synch-Leitung möglich.

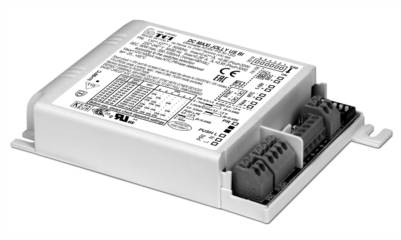

Als bewährter Multi-Strom-Konverter - universell einsetzbar. Auch als Built-In Version erhältlich (125462, 151462)


Konstantstrom, PUSH, 1-10V  Funktionen bezüglich LED-Treiber 127411

Lesen Sie dazu auch diesen Fachbeitrag zu den Dimmarten PWM/AM/Hybrid.

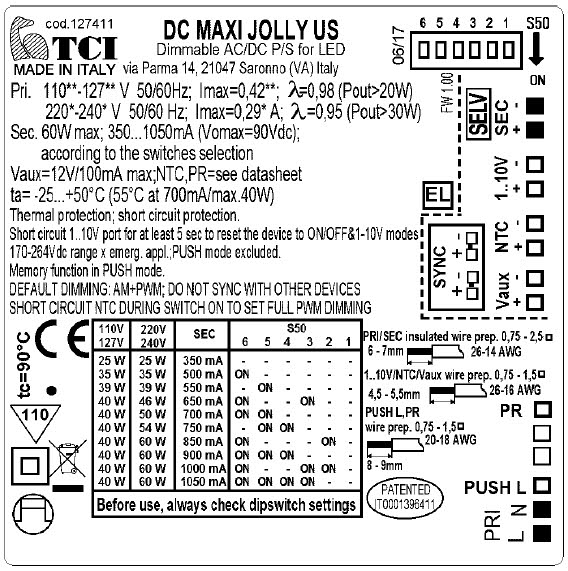

Dipschalter-Einstellmöglichkeiten

Dip-SW Leistung Spg. sek Strom sek
Stellung 1 25 W 2...74 V 350mA const.
Stellung 2 35 W 2...72 V 500mA const
Stellung 3 39 W 2...72 V 550mA const
Stellung 4 46 W 2...72 V 650mA const
Stellung 5 50 W 2...72 V 700mA const
Stellung 6 54 W 2...72 V 750mA const
Stellung 7 60 W 2...70 V 850mA const
Stellung 8 60 W 2...66 V 900mA const
Stellung 9 60 W 2...60 V 1,00A const
Stellung 10 60 W 2...57 V 1,05A const

Wirkungsgrad des LED-Treibers in Abhängigkeit der Leistung: 20W - 60W : 84%  - 91%

Funkionen zu dimmbarem LEDTreiber 127411

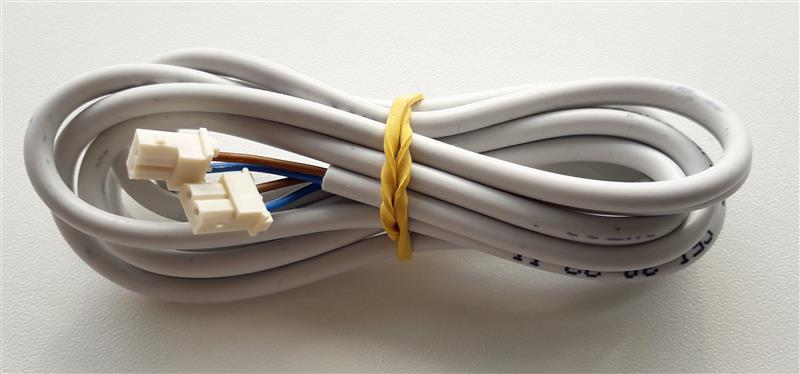

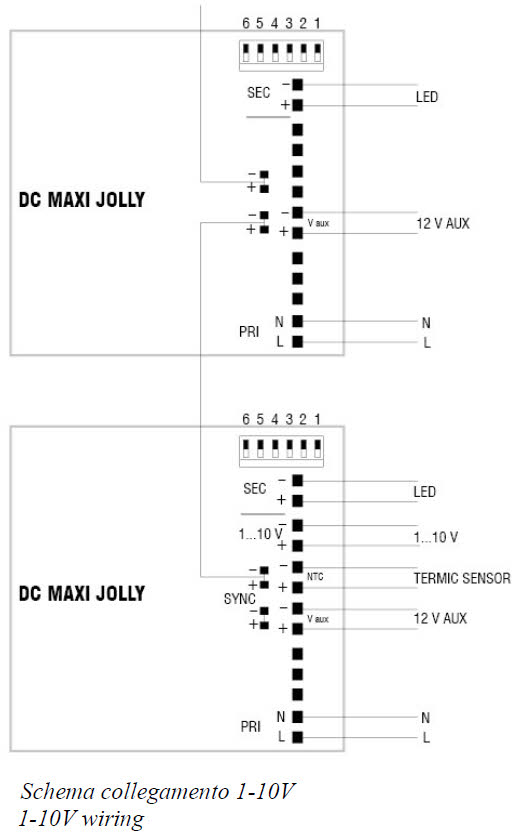

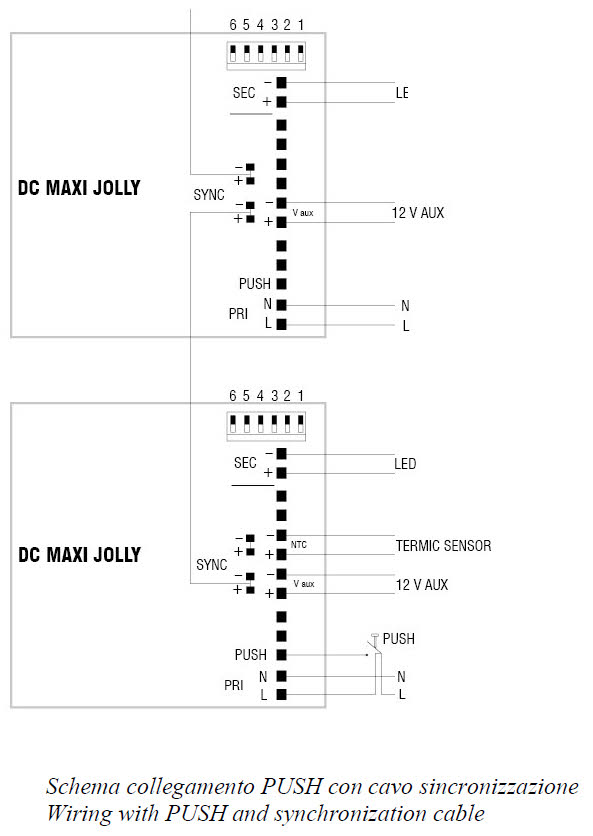

Alle TCI Jolly LED Treiber sind (im PWM-Mode) über Sync-Kabel dimmbar. Somit ist die Ansteuerung über nur einen Taster möglich.
Bis zu 10 LED Konverter (Slave) können über einem Master betrieben werden.
Taster und Installationsmaterial sind nicht im Lieferumfang enthalten.

Ausführliche Beschreibung entnehmen Sie bitte dem Datenblatt.

Historie dieses bewährten TCI Treibers:
TCI 122410 --> Einstellbereich 350mA - 1,4A und Festspannung 48V
TCI 122411 --> Einstellbereich 350mA - 1,05A und Festspannung 48V, US-Version mit höherer Spannungsfestigkeit
TCI 123411 --> wie 122411 jedoch auch Erfüllung der Ökodesign-Richtlinie mit Standby-Leistung < 0,5W
TCI 127411 --> Höhere Leistung, flickerfrei durch lineare Regelung im Dimmbereich von 25-100%,
Abwärtskompatibilität bis 122411 ist gegeben. (Ausnahme Konstantspannungsbetrieb) Details siehe Datenblatt.


Weiterführende Links zu "LED-Treiber 60W dimmbar - Maxi Jolly US"
TOP LED-Betriebsgerät 60W linear (AM) und PWM dimmbar. Eine neue Generation für flickerfreies... mehr
Merkmale / Tags dieser Produktfamilie. Bitte beachten Sie die Details in der Beschreibung oder im Datenblatt.
Konstantstrom: 0,5A, 0,7A, 0,9A, 0,35A, 0,55A, 0,65A, 0,75A, 0,85A, 1,0A, 1,05A
Leistung: 20 - 50 W, 50 - 100 W
Dimmbarkeit/Steuerung: 0/1..10V, Linear/AM, Tast-Dimmen
Entwickler-Datenblatt TCI 127411
LED Treiber 60W für 1-10V oder Push-Betrieb
Datenblatt Maxi Jolly US
Switch-Dim - Resync-Anleitung
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "LED-Treiber 60W dimmbar - Maxi Jolly US"
22.03.2020

guter universales Gerät

Suchte Ersatz teil für China-Lampe. Hab Foto geschickt und dieses Gerat empfohlen bekommen. Alles funktioniert. Super Service.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.
Die Datenschutzbestimmungen habe ich zur Kenntnis genommen.

Die mit einem * markierten Felder sind Pflichtfelder.

LED treiber 122688 tci Konstantstrom-Netzteil Maxi Jolly SLIM HV DALI
ab 54,49 € *
Artikel-Nr.: 122688

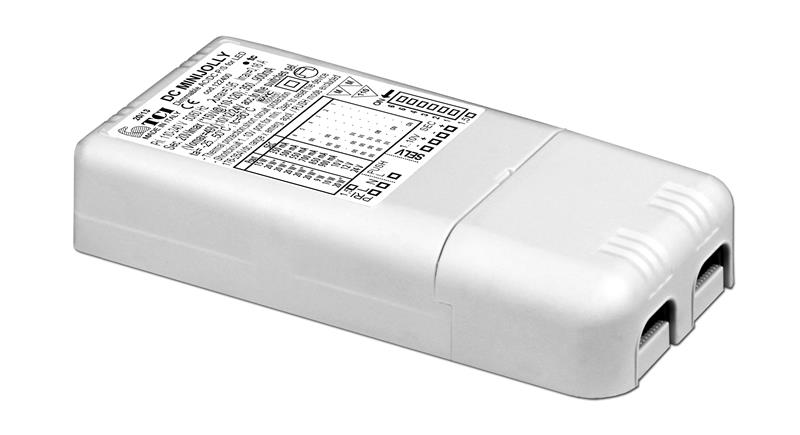

DC Mini Jolly TCI 127400 / 151400 Produktbild LED Treiber DC Mini Jolly 1-10V & PUSH
