LED Treiber Maxi Jolly HV DALI TCI

59,97 € *
Nettopreis: 50,39 €

inkl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Ausführung:


Stck

Maxi Jolly HV DALI - Hochvolt DALI LED Treiber Hochwertiger TCI LED Treiber mit 60 Watt,... mehr

Maxi Jolly HV DALI - Hochvolt DALI LED Treiber

Hochwertiger TCI LED Treiber mit 60 Watt, Konstantstrom und Hochspannungsausgang (bis zu maximal 112 Volt).
Durch die hohe Spannung können mit diesem Konverter ca. 30 LEDs in Reihe betrieben werden. Auch eine Reihenschaltung von mehreren LED Einbaustrahlern an einen einzelnen Treiber ist damit realisierbar.

Die angeschlossene Beleuchtung kann über DALI Schnittstelle, mit 1-10V Signal oder Push-Button-Funktion gedimmt werden.

Weitere Highlights des TCI 127409 bzw. TCI 151409:

  • Multi-Stromkonverter - universell einsetzbar. Ext. Temperatursensor optional.
  • Ansteuerung über DALI, 1-10 Volt Schnittstelle oder Taster.
  • Ein/Aus mittels kurzem Tastendruck, Veränderung der Helligkeit über gehaltenem Taster.
  • Große Auswahl an Konstantströmen über Dipschalter einstellbar
    • Ströme von 250mA bis 700mA (siehe nachstehende Tabelle)
  • 12V AUX Ausgang
  • Überspannungsschutz bis 3,5-4kV
  • Aktive PFC
  • Flicker ( Output Ripple ) <= 3%

TCI 122409  (phaseout) mit bis zu 50 Watt. Konstantstrom, bzw. -Spannung. Alles über Dip-Schalter einstellbar. Stromregelung über PWM.
Der LED-Strom wird ausnahmlos über Pulsweitenmodulation (PWM) geregelt. Auslaufmodell!

TCI 127409 (bis zu 60 W) ist der technologisch verbesserte Nachfolger des #122409. Seine Innovation ist die Kombination aus PWM- und AM-Regelung. Diese sogenannte Hybrid-Steuerung sorgt im Bereich von 100% - 25% durch lineare Regelung für absolut flickerfreies Licht. Erst im Bereich unterhalb 25% bis 1% wird auf die bekannte PWM-Regelung umgeschalten. Somit kommen die Vorzüge beider Verfahren zum Einsatz. (Default dimming AM+PWM: 1-25% PWM 2 kHz+25-100% AM (Kein Master-Slave-Betrieb!).)
Durch Kurzschließen des NTC-Eingangs beim Einschalten kann zwischen "PWM-only" (abwärtskompatibel, notwendig für Verwendung von Synch-Leitungen) und Hybrid-Betrieb umgeschalten werden. Bestätigung durch einmaliges Blinken (PWM), zweimaliges Blinken (Hybrid)

Lesen Sie dazu auch diesen Fachbeitrag zu den Dimmarten PWM/AM/Hybrid.

TCI 151409 (bis zu 60W, absolut flickerfrei) versteht sich als reiner Linear-Regler. Der LED-Strom kann linear (AM) von 100% bis 1% gedimmt werden. Perfekt geeignet für den Einsatz Dim2Warm. 100% Kameratauglich.
Achtung: Kein Master-Slave-Betrieb via Synch-Leitung möglich.

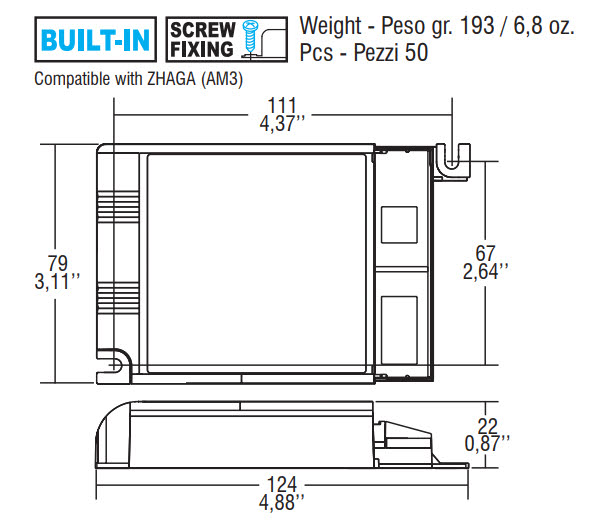

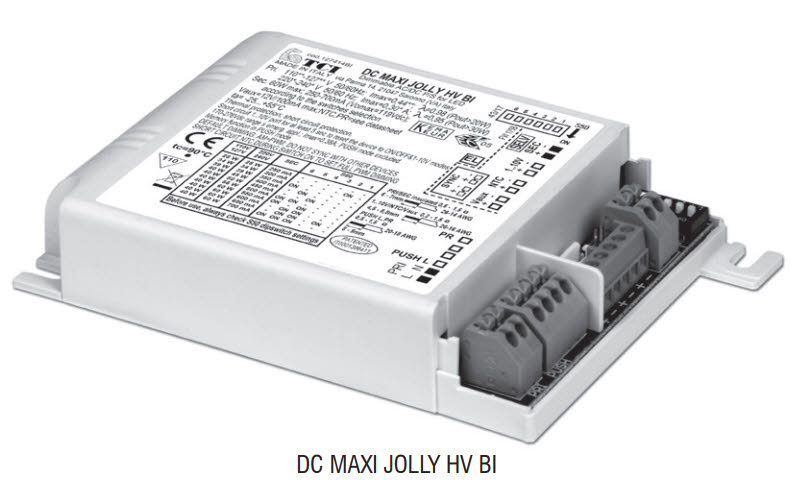

Als bewährter Multi-Strom-Konverter - universell einsetzbar. Auch als Built-In Version erhältlich (127409BI, 151409BI)

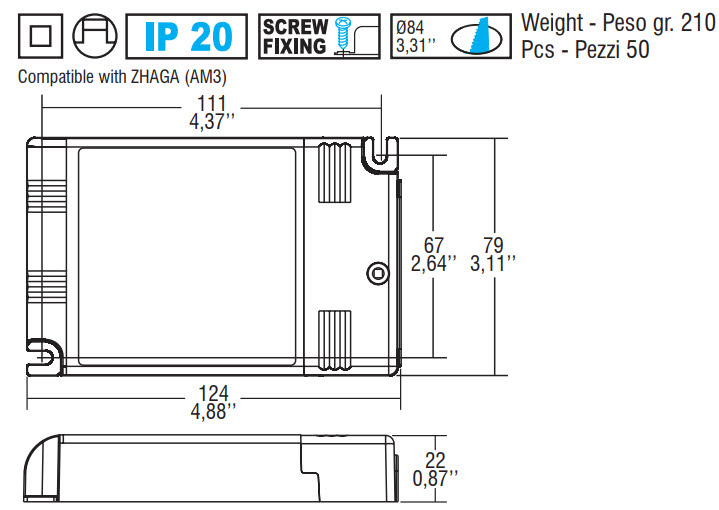

Technische Daten des DC Maxi Jolly HV DALI:

Maxi Jolly HV DALI, 1...10V und Push buttonDALI Hochvolt Konstantstrom Treiber 151409

Dip-SW Leistung Spg. sek Strom sek # LED
Stellung 1 28 W 20...112 V 250mA const. max 30
Stellung 2 34 W 20...112 V 300mA const max 30
Stellung 3 39 W 20...112 V 350mA const max 30
Stellung 4 45 W 20...112 V 400mA const max 28
Stellung 5 50 W 20...112 V 450mA const max 27
Stellung 6 56 W 2...112 V 500mA const max 25
Stellung 7 60 W 2...110 V 550mA const max 22
Stellung 8 60 W 2...100 V 600mA const max 20
Stellung 9 60 W 2...92 V 650mA const max 20
Stellung 10 60 W 2...86 V 700mA const max 18

Wirkungsgrad des LED Treiber DALI in Abhängigkeit der Leistung: 20W - 60W : >92%

TCI LED Treiber Maxi jolly hv DALI 127409

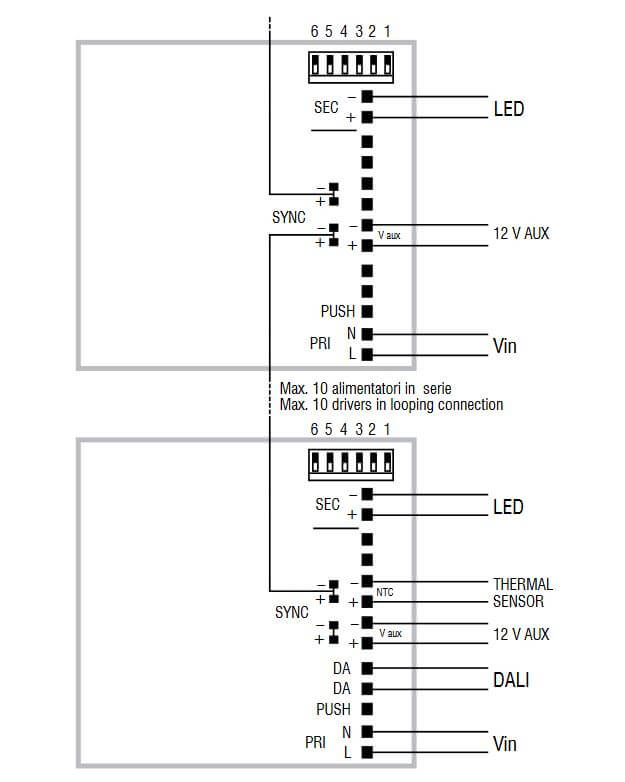

  • Alle TCI Maxi Jolly LED Konverter können im PWM-Modus über Sync-Kabel miteinander verbunden werden. Somit ist die Ansteuerung von weiteren LED Treiber über nur einen Taster oder einem LED Treiber DALI möglich. Kosten sparen!
  • Bis zu 10 LED Konverter (Slave) lassen sich über einem Master betreiben.
  • Taster und Installationsmaterial sind nicht im Lieferumfang enthalten.

Ausführliche Beschreibung entnehmen Sie bitte dem Datenblatt.

Weiterführende Links zu "LED Treiber Maxi Jolly HV DALI TCI"
Maxi Jolly HV DALI 60W Konstantstrom Treiber mit Hochvoltausgang (bis zu 112V) von TCI mehr
Merkmale / Tags dieser Produktfamilie. Bitte beachten Sie die Details in der Beschreibung oder im Datenblatt.
Konstantstrom: 0,3A, 0,4A, 0,5A, 0,6A, 0,7A, 0,25A, 0,35A, 0,45A, 0,55A, 0,65A
Leistungsbereich: 20 - 50 W
Dimmbarkeit/Steuerung: 0/1..10V, DALI, DALI2, Tast-Dimmen
Datenblatt MaxiJolly HV DALI 50W
122409 (phase out)
Switch-Dim - Resync-Anleitung
Datenblatt MaxiJolly HV DALI 60W
127409, 151409, 127409BI, 151409BI
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "LED Treiber Maxi Jolly HV DALI TCI"
01.10.2022

21.03.2022

Kompetente Beratung
Schnelle Lieferung

21.02.2022

02.01.2022

06.09.2021

08.07.2021

Fast delivery, perfect product, thanks!

12.06.2021

18.02.2021

Einwandfrei

18.02.2021

Top Weitbereichstreiber

Durch die hohe mögliche Ausgangsspannung ergibt sich ein äußerst großer Verwendungsbereich; in meinem Fall für bis zu 3 Donwlights pro Treiber.
Es sollte noch erwähnt werden, dass ein Dimmbereich ab 1 % kein dim-to-dark ermöglicht. Das wäre das i-Tüpfelchen.
Durch Ausnutzung der Leistung kann ein minimaler Dimmlevel von < 1 % erreicht werden; Generell ist der minimale Dimmlevel bei niedrigem Nenn-Ausgansstrom und geringer Ausgangsleistung = geringer Spannung am kritischsten, aber jedenfalls innerhalb der Spezifikation.
