TCI MAXI JOLLY HV DALI 60 | 127409 |151409

Produktinformationen "TCI MAXI JOLLY HV DALI 60 | 127409 |151409"

DC Maxi Jolly HV DALI 60 | Hochvolt LED Treiber

Hochwertiger TCI LED Treiber mit 60 Watt, Konstantstrom und Hochspannungsausgang (bis zu maximal 112 Volt).
Durch die hohe Spannung können mit diesem Konverter ca. 30 LEDs in Reihe betrieben werden. Auch eine Reihenschaltung von mehreren LED Einbaustrahlern an einen einzelnen Treiber ist damit realisierbar.

Die angeschlossene Beleuchtung kann über DALI Schnittstelle, mit 1-10V Signal oder Push-Button-Funktion gedimmt werden.

Weitere Highlights des TCI 127409 bzw. TCI151409:

  • Multi-Stromkonverter - universell einsetzbar. Ext. Temperatursensor optional.
  • Ansteuerung über DALI, 1-10 Volt Schnittstelle oder Taster.
  • Ein/Aus mittels kurzem Tastendruck, Veränderung der Helligkeit über gehaltenem Taster.
  • Große Auswahl an Konstantströmen über Dipschalter einstellbar
    • Ströme von 250mA bis 700mA (siehe nachstehende Tabelle)
  • 12V AUX Ausgang
  • Überspannungsschutz bis 3,5-4kV
  • Aktive PFC
  • Flicker ( Output Ripple ) <= 3%


TCI 127409 (bis zu 60 W) ist der technologisch verbesserte Nachfolger des #122409. Seine Innovation ist die Kombination aus PWM- und AM-Regelung. Diese sogenannte Hybrid-Steuerung sorgt im Bereich von 100% - 25% durch lineare Regelung für absolut flickerfreies Licht. Erst im Bereich unterhalb 25% bis 1% wird auf die bekannte PWM-Regelung umgeschalten. Somit kommen die Vorzüge beider Verfahren zum Einsatz. (Default dimming AM+PWM: 1-25% PWM 2 kHz+25-100% AM (Kein Master-Slave-Betrieb!).)
Durch Kurzschließen des NTC-Eingangs beim Einschalten kann zwischen "PWM-only" (abwärtskompatibel, notwendig für Verwendung von Synch-Leitungen) und Hybrid-Betrieb umgeschalten werden. Bestätigung durch einmaliges Blinken (PWM), zweimaliges Blinken (Hybrid)

Lesen Sie dazu auch diesen Fachbeitrag zu den Dimmarten PWM/AM/Hybrid.

TCI 151409 (bis zu 60W, absolut flickerfrei) versteht sich als reiner Linear-Regler. Der LED-Strom kann linear (AM) von 100% bis 1% gedimmt werden. Perfekt geeignet für den Einsatz Dim2Warm. 100% Kameratauglich.
Achtung: Kein Master-Slave-Betrieb via Synch-Leitung möglich.

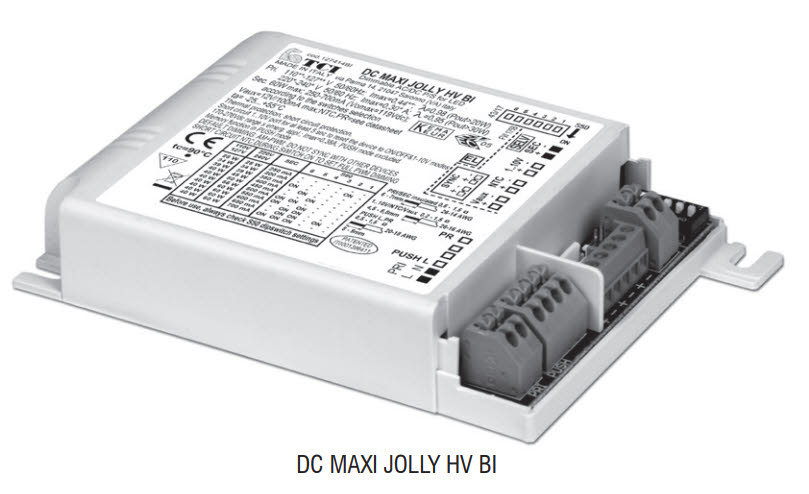

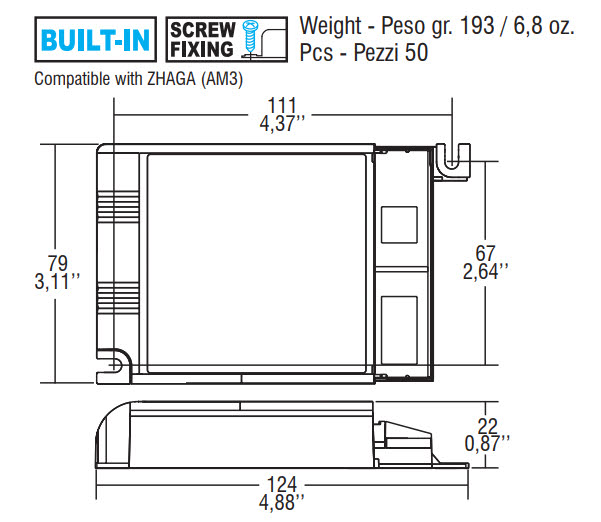

Als bewährter Multi-Strom-Konverter - universell einsetzbar. Auch als Built-In Version erhältlich (127409BI, 151409BI)

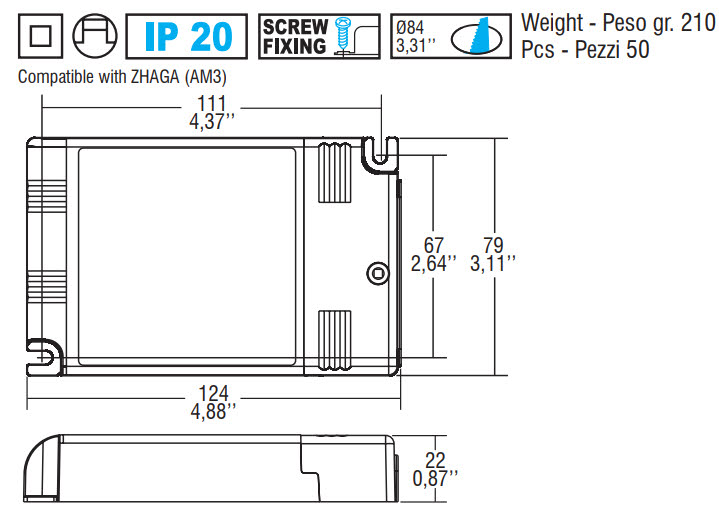

Technische Daten des DC Maxi Jolly HV DALI:

Maxi Jolly HV DALI, 1...10V und Push buttonDALI Hochvolt Konstantstrom Treiber 151409

Dip-SWLeistungSpg. sekStrom sek# LED
Stellung 128 W20...112 V250mA const.max 30
Stellung 234 W20...112 V300mA constmax 30
Stellung 339 W20...112 V350mA constmax 30
Stellung 445 W20...112 V400mA constmax 28
Stellung 550 W20...112 V450mA constmax 27
Stellung 656 W2...112 V500mA constmax 25
Stellung 760 W2...110 V550mA constmax 22
Stellung 860 W2...100 V600mA constmax 20
Stellung 960 W2...92 V650mA constmax 20
Stellung 1060 W2...86 V700mA constmax 18

Wirkungsgrad des LED Treiber DALI in Abhängigkeit der Leistung: 20W - 60W : >92%

TCI LED Treiber Maxi jolly hv DALI 127409

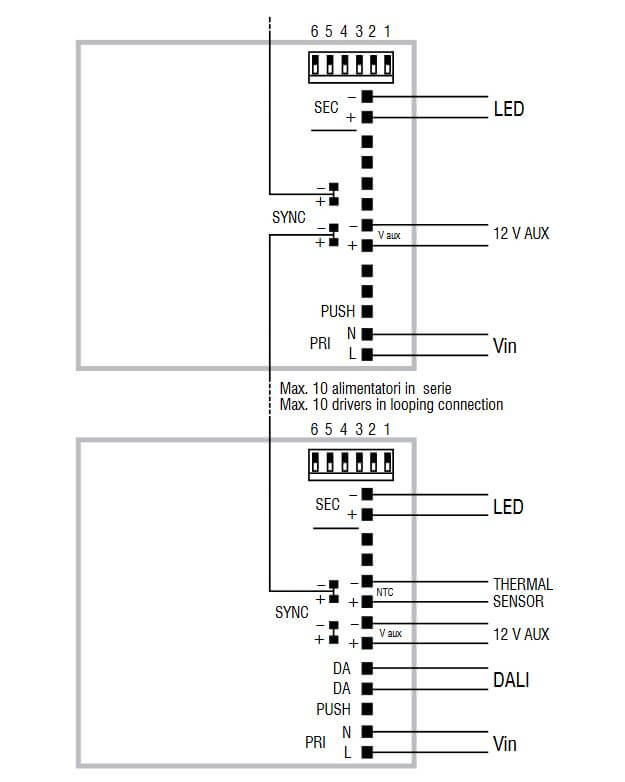

  • Alle TCI Maxi Jolly LED Konverter können im PWM-Modus über Sync-Kabel miteinander verbunden werden. Somit ist die Ansteuerung von weiteren LED Treiber über nur einen Taster oder einem LED Treiber DALI möglich. Kosten sparen!
  • Bis zu 10 LED Konverter (Slave) lassen sich über einem Master betreiben.
  • Taster und Installationsmaterial sind nicht im Lieferumfang enthalten.

Ausführliche Beschreibung entnehmen Sie bitte dem Datenblatt.

Historie dieses bewährten LED Treibers:

TCI 122409  mit bis zu 50 Watt. Konstantstrom, bzw. -Spannung. Alles über Dip-Schalter einstellbar. Stromregelung über PWM.
Der LED-Strom wird ausnahmlos über Pulsweitenmodulation (PWM) geregelt.

Eigenschaften "TCI MAXI JOLLY HV DALI 60 | 127409 |151409"
·Dimmbarkeit/Steuerung: 0/1..10V, DALI, DALI2, Tast-Dimmen
·Konstantstrom: 0,25A, 0,3A, 0,35A, 0,4A, 0,45A, 0,5A, 0,55A, 0,6A, 0,65A, 0,7A
·Leistungsbereich: 20 - 50 W
Hersteller "TCI TELECOMUNICAZIONI ITALIA S.R.L."

TCI TELECOMUNICAZIONI ITALIA S.R.L. (TCI Saronno)

ist einer der führenden Hersteller mit Sitz in Italien und bekannt für ein umfangreiches Angebot an LED Konvertern, - EVG, und LED Treiber. TCI legt großen Wert auf Qualität und Zuverlässigkeit. Erfahrung und Vertrauenswürdigkeit sind die Schlüssel zu TCIs Erfolg.
Seit über 10 Jahren bieten wir für Deutschland und Europa zwischenzeitlich über 100 Produkte des Herstellers aus Saronno/Italien (TCI IT) an.

Nachstehend unser Portfolio der Produkte. Tipp: Verwenden Sie die Filterfunktion zum schnellen finden des gewünschten Treibers, oder rufen Sie uns an.

Weiterführende Links des Herstellers

Datenblatt MaxiJolly HV DALI 50W

122409 (phase out)

Switch-Dim - Resync-Anleitung
Datenblatt MaxiJolly HV DALI 60W

127409, 151409, 127409BI, 151409BI

10 von 11 Bewertungen

4.91 von 5 Sternen


91%

9%

0%

0%

0%


Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Von: Boris

2. Januar 2022 01:42

n/a

Von: Markus

21. März 2022 12:27

n/a

Kompetente Beratung Schnelle Lieferung

Von: Thomas

21. Februar 2022 10:57

n/a

Von: Dimitrios

1. Oktober 2022 09:11

n/a

Von: Kevin

18. Februar 2021 21:46

Top Weitbereichstreiber

Durch die hohe m&ouml;gliche Ausgangsspannung ergibt sich ein &auml;u&szlig;erst gro&szlig;er Verwendungsbereich; in meinem Fall f&uuml;r bis zu 3 Donwlights pro Treiber. Es sollte noch erw&auml;hnt werden, dass ein Dimmbereich ab 1 % kein dim-to-dark erm&ouml;glicht. Das w&auml;re das i-T&uuml;pfelchen. Durch Ausnutzung der Leistung kann ein minimaler Dimmlevel von &lt; 1 % erreicht werden; Generell ist der minimale Dimmlevel bei niedrigem Nenn-Ausgansstrom und geringer Ausgangsleistung = geringer Spannung am kritischsten, aber jedenfalls innerhalb der Spezifikation.

Von: Carsten P.

30. November 2022 15:24

Schnelle Liegferung, sehr gutes Produkt - typisch ledclusive.de

Von: Kevin

18. Februar 2021 22:03

Einwandfrei

Von: Daniel

12. Juni 2021 18:05

n/a

Von: Marina

8. Juli 2021 09:34

Fast delivery, perfect product, thanks!

Von: Dr. Frank

6. September 2021 07:51

n/a

FAQs zu Netzteile, Konverter, Treiber (CC) oder Trafo (CV)
Dieser FAQ-Abschnitt behandelt Fragen rund um Unterschiede und Anwendungsbereiche von verschiedenen Netzteil-Ausführungen wie LED-Treiber oder -Trafo anhand der Merkmale wie Konstantstrom/-Spannung mit Einheiten Volt bzw. Ampere/Milli-Ampere.

Netzteil Kaufberatung - Finde das passende und beste Netzgerät für dein LED-System!

Wir erläutern in nachstehender Tabelle worauf es ankommt, bzw. was die wesentlichen Unterschiede sind.
Grundsätzlich müssen alle LED DC Netzteile der DIN61347 entsprechen. Nur dann sind diese für die Verwendung mit LED zulässig. Ein Merkmal worauf wir achten.

Übersicht relevanter Leistungsmerkmale von LED Netzteilen
Netzteil LED TypenLED-Trafo
Konstantspannungs-Netzteil*)
LED-Treiber
Konstantstrom-Netzteil
Hauptmerkmal:
Spannung (Volt)
eingeprägt/fest, konstant.
Beispielwerte: 12Volt, 24V, 48V

abhängig vom angeschlossenen LED-Modul, LED-Spot, LED-Strang.
Angaben entsprechen einem "Arbeitsbereich",
bestimmt durch die Anzahl der LEDs. (unabhängig vom Strom).
Beispielwerte: 350mA/700mA .... 1050mA
Hauptmerkmal: Strom (Ampere, Milliampere)abhängig von Anzahl und Leistung der angeschlossenen z.B. LED-Streifen.
(kann bei manchen Netzteilen auf einen max. Wert eingestellt werden.)
eingestellter Strom ist fest.
Treibt (!) einen definierten Strom durch den LED-Strang.
Leistung (Watt)16W bis 600W 1,4W bis 100W
Anwendungsbereiche:Niederspannung-LED-Module, LED-Boards mit integrierter Elektronik für die LEDs.
Hauptanwendung: LED-Leisten, LED-Bänder, sowie deren Steuerungselektronik.
Reine COB-LED-Chips, LED-Deckeneinbautrahler, LED-Boards in Leuchten für direkten Konstantstrombetrieb. Zwingend auf die Stromangabe achten.
Flicker/DimmungAusgangsseitige Helligkeitsteuerung über PWM (Pulsweitenregelung). Flicker abhängig vom Modulationsverfahren und Frequenz.

Meist PWM-Regelung, wird zunehmend abgelöst durch versch. innovative Lösungen wie Hybrid-Dimmung oder vollständig flickerfreie, lineare Regelung (AM, - Amplitudenmodulation). (Achten Sie auf das "AM" Symbol)

LichtsteuerungEs sind für beide Typen Helligkeitssteuerung über gängige Technologien wie Phasendimmen, DALI, 0/1-10V, Tastdimmen, bzw. Steuerung über Funk (Casambi, Bluetooth, Enocean, Zigbee) möglich.
(Nutzen Sie unsere Filterfunktion zum schnellen Eingrenzen)
GehäuseVerfügbare Gehäuseformen sind Blech-, Alu- und Kunststoffgehäuse, vollumkapselt mit hohem IP-Schutz, als Gerät mit Zugentlastung (für z.B. Betrieb als externes Netzteil in Zwischendecken) oder als Einbauversion zur Integration in ein LED-Leuchtensystem.
Auch Ausführungen in Steckerform, Hutschiene oder Doseneinbau sind verfügbar.
KühlungAlle unsere Geräte im Shop verstehen sich als leise Netzteile und arbeiten mit passiver Kühlung. Beim Betrieb empfehlen wir die Einhaltung der Prüfpunkt Tc angegebene maximal Temperatur zu achten. So ist eine lange Lebensdauer gewährleistet.
LED Netzteil Hersteller im Shop
(nur renommierte Marken)
Meanwell, Pur-LED, Arditi, Lunatone, TCI, Eldoled, Enertex, Code Mercenaries, Tridonic
alternative BezeichnungenLED Netzgerät, LED Transformator, DC-Netzteil, Netztrafo, Trafo Netzteil, Festspannungsnetzteil, elektronischer Trafo, Konstantspannungsquelle

Konstantstromquelle, Konstantstromtreiber,

*) Achtung: Es handelt sich hier um Gleichspannungsnetzteile (DC) und unterscheiden sich in der Anwendung von Wechselspannungstrafos wie mit Angaben von 12V AC.
Zwingend auf genaue Angabe auf dem Leuchtmittel achten.

Für nähere Eingrenzung haben wir auf unseren Seiten Filterfunktionen zur schnellen Suche eingerichtet und wird von uns sehr empfohlen. Gerne können Sie uns auch eine Mail für weitere Hilfe senden.

In der Vergangenheit gab es Leuchtmittel für Betrieb an 230V (HV) oder auch für z.B. 12V Kleinspannung. Die Lampen waren entsprechend ausgelegt und konnten einfach getauscht werden.
Zum Betrieb von z.B. 12V Lampen war ein Netzteil, kurz genannt Trafo, zum Transformieren der 230V Spannung auf 12V erforderlich.
Mit Einzug der LED-Technik setzten sich viele neue Betriebsarten durch.
Insbesondere LED-Lampen zum Austauschen (z.B. mit GU5.3 Sockel) benötigen weiterhin einen Transformator. Durch die nun kleinere Leistung und einer bisher hohen Mindestlast wurden sog. LED-Trafos entwickelt.
Während andere LED-Konzepte die LED-Lampen zum Austauschen ablöst und hierzu jedoch spezielle LED-Treiber zum direkten Betrieb der LEDs erzeugen.

LED-Trafos sind speziell für den Konstantspannungsbetrieb von LED-System ausgelegt und liefern am Ausgang eine feste Spannung z.B. 12V oder 24V.

Hierbei wird noch unterschieden zwischen 12VAC (für z.B. 12V-LED-Lampen, meist Retrofit-Lampen bezeichnet) oder 12V DC bzw. 24V DC zum Betrieb von meist LED-Streifen/LED-Bänder.
Spannung ist konstant (CV=constant Voltage) und der Strom (mA) ist abhängig von der Leistung der angeschlossenen Lampen.
LED-Treiber hingegen sorgen für einen konstanten Strom (z.B. 350mA). Der Grund dafür ist die besondere (U/I) Kennlinie einer Diode insbesondere Leuchtdiode (LED). Bei Betrieb über Konstantspannung würde bei kleinsten Instabilitäten der Spannung oder auch bei Alterung oder Temperaturänderung der Strom sich stark ändern bis hin zur Zerstörung.
Deswegen wird der Strom begrenzt, bzw. konstant gehalten. Ein LED-Treiber treibt (so sagt der Fachmann) einen konstanten Strom durch die LED (oder mehrere in Serie geschaltene LEDs).
Die dann an der LED "abfallende" Spannung ("Vorwärtsspannung) bzw. die Summe dieser ist dann die am Ausgang eines Treibers gemessene Spannung. Das Netzteil muss diese bereitstellen können. Deswegen sind hier oft Spannungsbereiche angegeben.
Strom ist konstant (CC=constant Current) und die Spannung ist abhängig von den Eigenschaften des LED-Systems (Anzahl LEDs).

Zubehör

Sync-Kabel 1,5m
Sync-Kabel für Jolly-Serie von TCI
Sync-Leitungen für tci Jolly-Konverter
Bis zu 10 LED-Treiber miteinander synchronisieren.
Produktnummer: 300

2,67 €*

Ähnliche Artikel

LED Konverter dimmbar mit Phasenabschnittsdimmer Anschluss 123260
LED Konverter Jolly MD PUSH
LED Konverter 32W
dimmbar für handelsübliche Wand-Dimmer oder 1-10V, Push
TCI 122260 (123260)

Produktnummer: 224-122260

40,48 €*
127414 Produktbild
TCI Maxi Jolly HV 60 | 1-10V & PUSH | 127414 | 151414
Hochvolt LED-Treiber 50 bzw. 60W
Konstantströme: 250 bis 700mA; bis zu 112V max., für den Betrieb von bis zu 32 LEDs in Reihe.
TCI 122408, 127414, 151414
Produktnummer: 286

Varianten ab 59,49 €*
54,08 €*
%

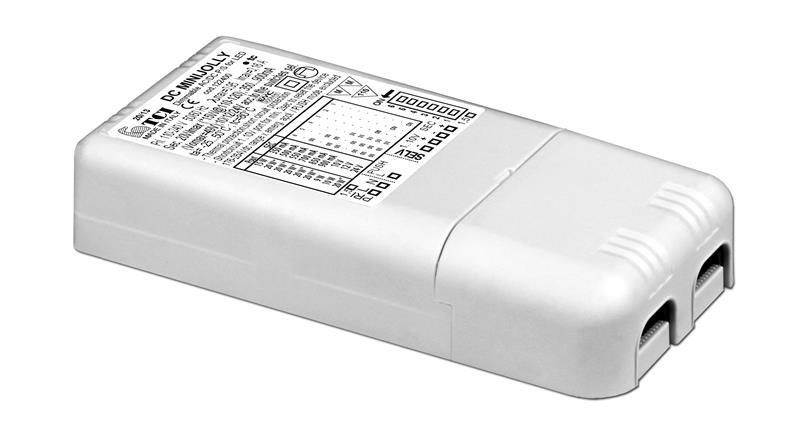

DC Mini Jolly TCI 125400 / 151400 Produktbild
